Jednostka · ZESPÓŁ PODSTAWY
G A10VSO 45 OV /31R-PPA12K26 LR -SO136R910931827
Jednostka podstawowa Bosch Rexroth seria A10VSO, kod typu GA10VSO45OV/31R-PPA12K26LR-SO136, numer materiałowy R910931827. Wielkość nominalna: NG 45. Wersja: wersja standardowa (bez symbolu), konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10VS). Tryb pracy: pompa, obieg otwarty (O). Kierunki obrotów: patrząc na wał napędowy w prawo (R). Wały napędowe: wał z wpustem pryzmatycznym DIN 6885 ograniczona przydatność do napędu przelotowego (P). Kołnierz mocujący: ISO 3019-2 2-otworowy (A). Przyłącza robocze: przyłącza kołnierzowe SAE, z boku naprzeciwległe gwint mocujący, metryczny (12). Wykonanie specjalne nr 136.
- Numer
- R910931827
- Oznaczenie typu
- G A10VSO 45 OV /31R-PPA12K26 LR -SO136
- Grupa
- A10VSO 45
- Wydanie
- 06/2020

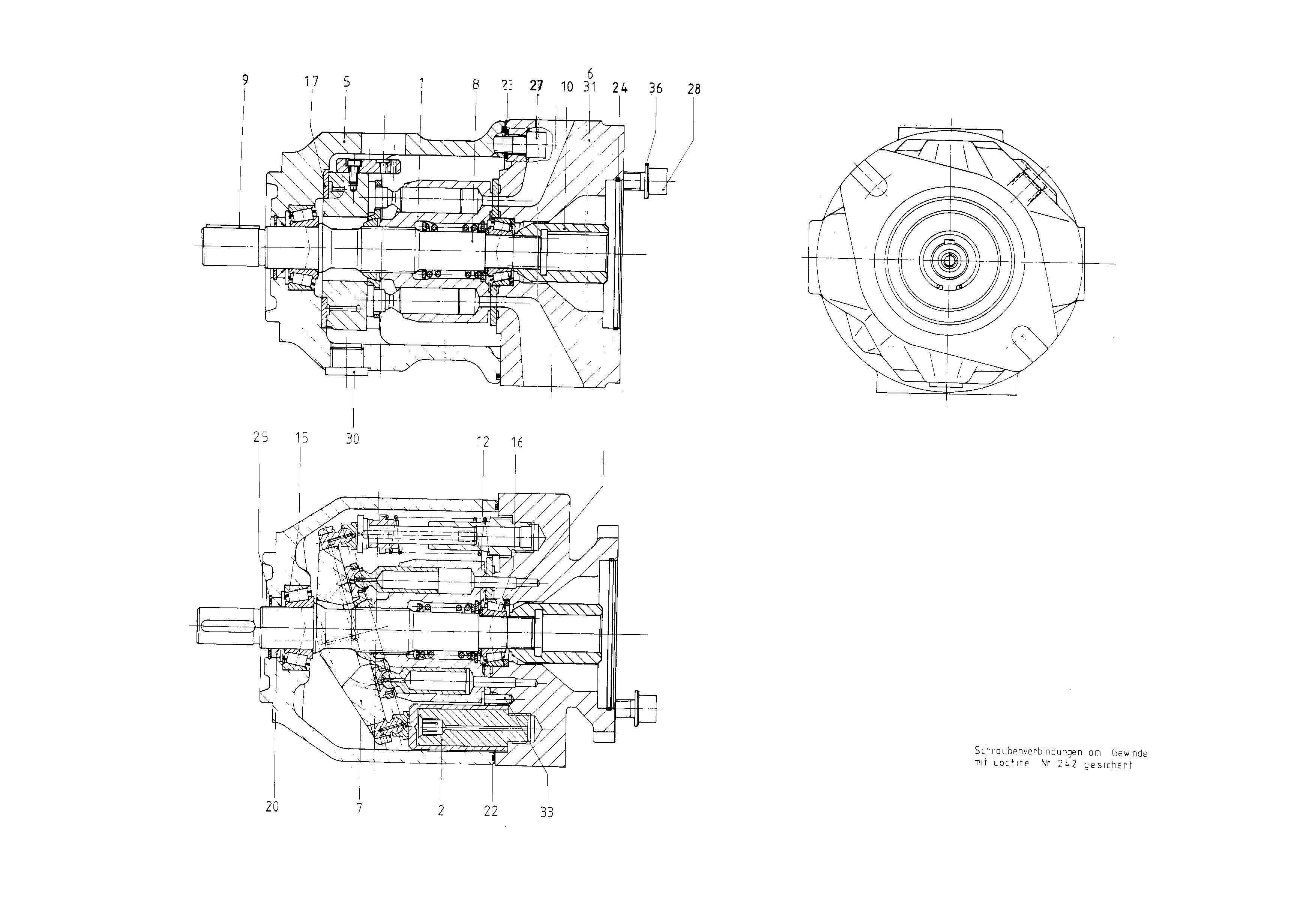

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902559903 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| 2 | R910917171 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | |
| R902546049 | OBUDOWA POMPY | 1 | ||
| 6 | R902543230 | PŁYTA POŁĄCZENIOWA | 1 | |
| 7 | R910961029 | PŁYTA WYCHYLNA Lista części podzespołu →L | 1 | |
| 8 | R902417379 | WAŁ NAPĘDOWY | 1 | |
| R910103438 | WPUST PRYZMATYCZNY | 1 | ||
| 10 | R910903523 | PIASTA | 1 | |
| R910938955 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910704946 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| 16 | R910704954 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | |
| R910900198 | OSŁONA ŁOŻYSKA | 2 | ||
| R910793671 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R910704997 | O-RINGD | 1 | ||
| 23 | R913052114 | R-PIERŚCIEŃ OKRĄGŁYD | 4 | |
| R910384259 | O-RINGD | 1 | ||
| R902403814 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910220264 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909151694 | KOREK GWINTOWANYD | 1 | ||
| 31 | R909831319 | PODWÓJNY KOREK ZRYWANY | 1 | |
| R902533908 | SZTYFT PROSTY | 1 | ||
| 34 | R913011601 | KOREK GWINTOWANY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Wersja | Wersja standardowa (bez symbolu), konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10VS |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkości (NG) | 45 | 45 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunki obrotów | Patrząc na wał napędowy w prawo | R |
| Wały napędowe | Wał z wpustem pryzmatycznym DIN 6885 ograniczona przydatność do napędu przelotowego | P |
| Kołnierz mocujący | ISO 3019-2 2-otworowy | A |
| Przyłącza robocze | Przyłącza kołnierzowe SAE, z boku naprzeciwległe gwint mocujący, metryczny | 12 |
