Jednostka · ZESPÓŁ PODSTAWY
GA10VO28OV/31R-PSC62K68-SO273R910931066
Jednostka podstawowa Bosch Rexroth seria A10VO, kod typu GA10VO28OV/31R-PSC62K68-SO273, numer materiałowy R910931066. Wielkość nominalna: NG 28. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy W prawo (R). Wał napędowy: wał wielowypustowy, wał standardowy ISO 3019-1. (S). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze UNC, gwint mocujący UNC; z boku u góry i u dołu. Dla napędu przelotowego (62). Napęd przelotowy: 101-2 (B) 7/8 in 13T 16/32DP (K68). Wykonanie specjalne nr 273.
- Numer
- R910931066
- Oznaczenie typu
- GA10VO28OV/31R-PSC62K68-SO273
- Grupa
- A10VO 28
- Wydanie
- 06/2020

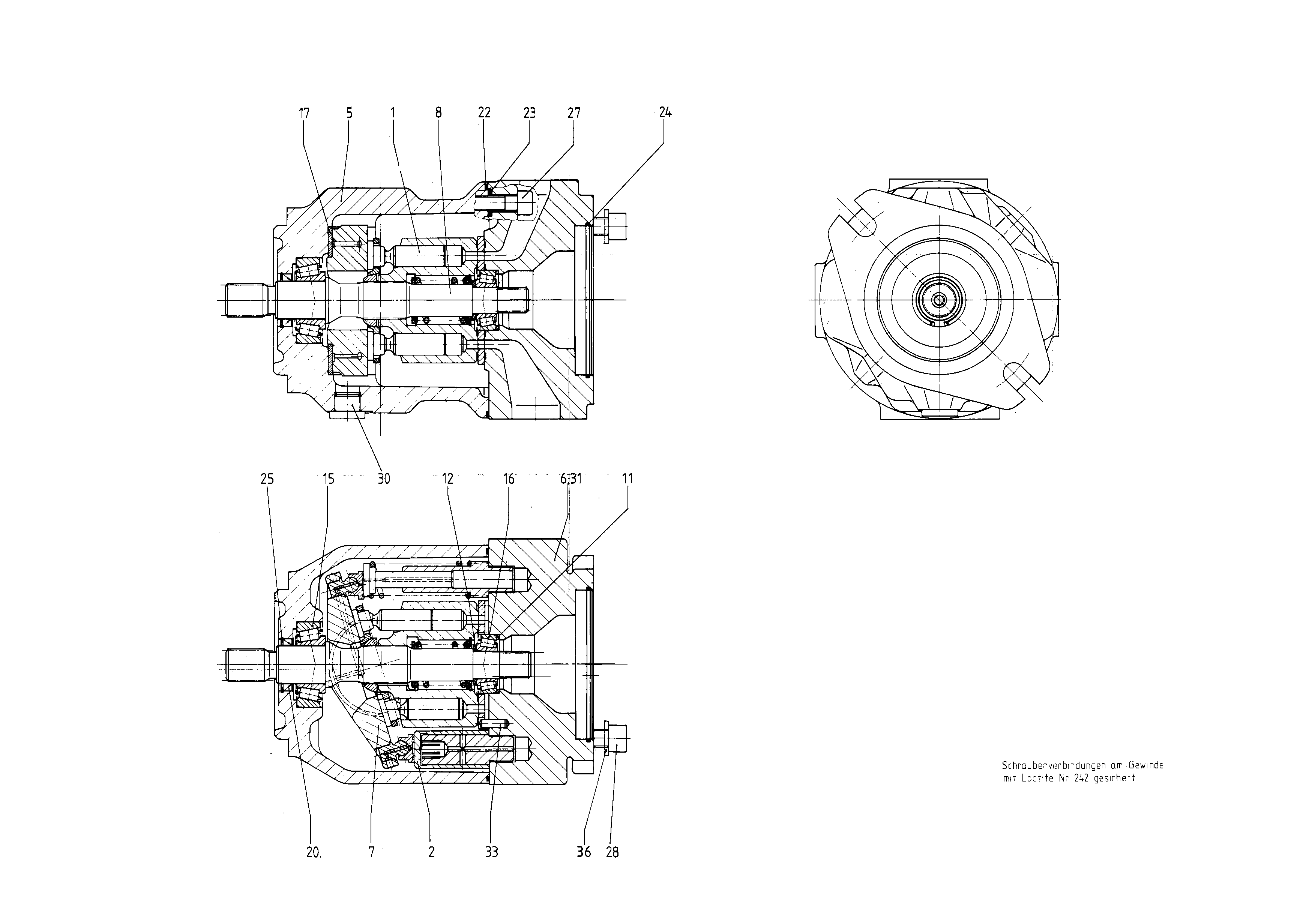

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902439597 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910911162 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902550217 | OBUDOWA POMPY | 1 | ||
| R902417057 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R910960813 | PŁYTA WYCHYLNA | 1 | ||
| R902417369 | WAŁ NAPĘDOWY | 1 | ||
| R902400789 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R902438109 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R902438110 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910902778 | OSŁONA ŁOŻYSKA | 2 | ||
| R910794325 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R910730041 | O-RINGD | 1 | ||
| R913052108 | R-PIERŚCIEŃ OKRĄGŁYD | 4 | ||
| R910384259 | O-RINGD | 1 | ||
| R902403815 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910110191 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909153338 | KOREK GWINTOWANYD | 1 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | ||
| R902533908 | SZTYFT PROSTY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 28 | 28 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W prawo | R |
| Wał napędowy | Wał wielowypustowy, wał standardowy ISO 3019-1. | S |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze UNC, gwint mocujący UNC; z boku u góry i u dołu. Dla napędu przelotowego | 62 |
| Napęd przelotowy | 101-2 (B) 7/8 in 13T 16/32DP | K68 |
