Jednostka · ZESPÓŁ PODSTAWY
G A10VSO 71 OV /30R-PPA12N00 -SO228R910925032
Jednostka podstawowa Bosch Rexroth seria A10VSO, kod typu GA10VSO71OV/30R-PPA12N00-SO228, numer materiałowy R910925032. Wielkość nominalna: NG 71. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10VS). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy) tylko przy stosowaniu cieczy hydraulicznej HFA, HFB, HFC (P). Wał napędowy: wał z wpustem pryzmatycznym DIN 6885 dopuszczalny moment napędu przelotowego (P). Kołnierz mocujący: ISO 3019-2 2-otworowy (A). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, metryczny gwint mocujący z boku naprzeciwległe (12). Napęd przelotowy: bez napędu przelotowego (N00). Wykonanie specjalne nr 228.
- Numer
- R910925032
- Oznaczenie typu
- G A10VSO 71 OV /30R-PPA12N00 -SO228
- Grupa
- A10VSO 71
- Wydanie
- 06/2020

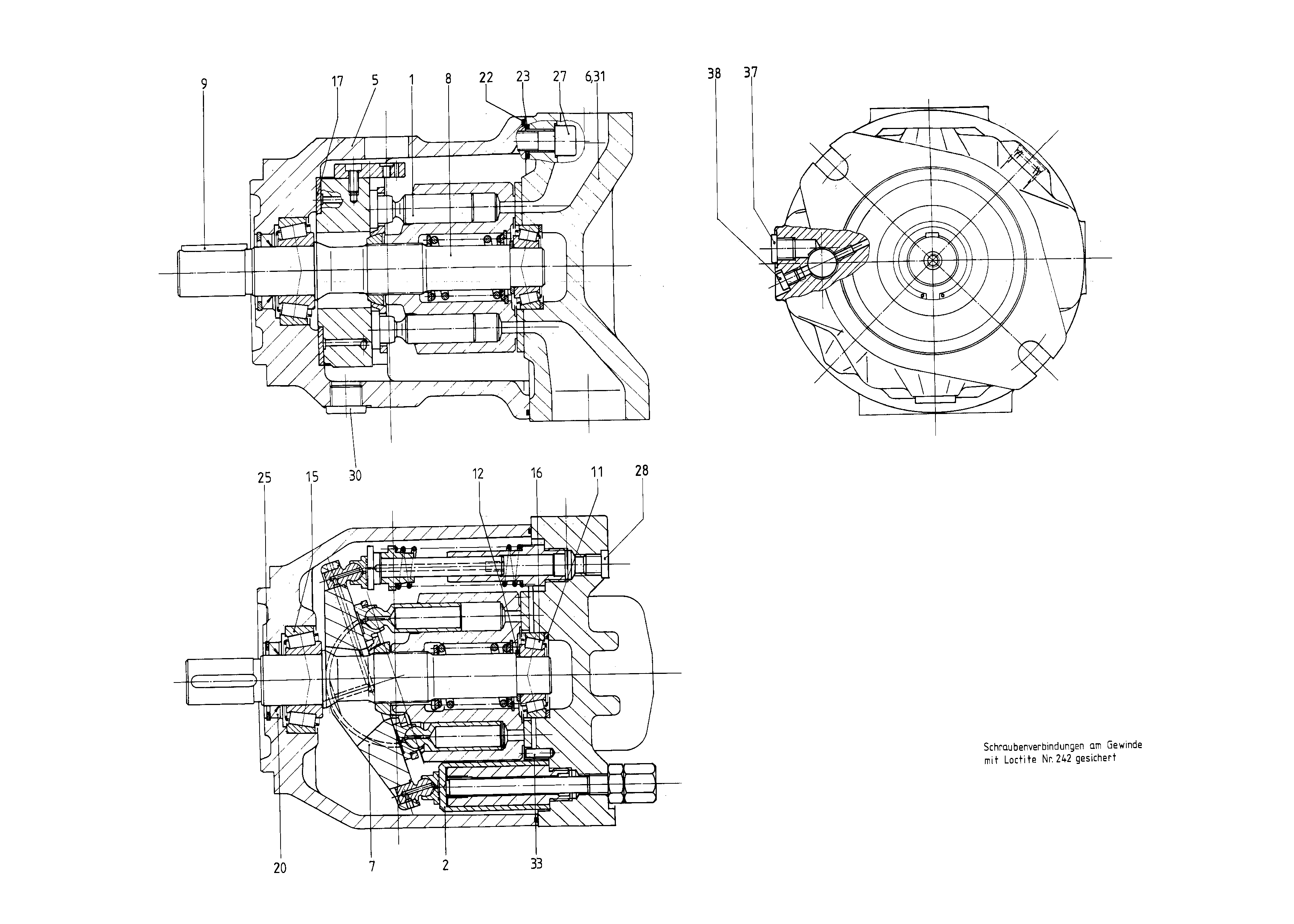

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910956007 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902538149 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| 5 | R910915782 | OBUDOWA POMPY | 1 | |
| 6 | R910925034 | PŁYTA POŁĄCZENIOWA | 1 | |
| R910961022 | PŁYTA WYCHYLNA | 1 | ||
| 8 | R910995064 | WAŁ NAPĘDOWY | 1 | |
| 9 | R910902888 | WPUST PRYZMATYCZNY | 1 | |
| R910744131 | PODKŁADKA | 1 | ||
| R910939005 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910720224 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910720232 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910902777 | OSŁONA ŁOŻYSKA | 2 | ||
| R910764701 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R910720194 | O-RINGD | 1 | ||
| R913052118 | R-PIERŚCIEŃ OKRĄGŁYD | 4 | ||
| R910791555 | PIERŚCIEŃ KLINOWY | 1 | ||
| R910110272 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909151979 | KOREK GWINTOWANYD | 1 | ||
| R909151694 | KOREK GWINTOWANYD | 1 | ||
| 31 | R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | |
| R902533908 | SZTYFT PROSTY | 1 | ||
| R909151979 | KOREK GWINTOWANYD | 1 | ||
| R909154024 | KOREK GWINTOWANYD | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10VS |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 71 | 71 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy) tylko przy stosowaniu cieczy hydraulicznej HFA, HFB, HFC | P |
| Wał napędowy | Wał z wpustem pryzmatycznym DIN 6885 dopuszczalny moment napędu przelotowego | P |
| Kołnierz mocujący | ISO 3019-2 2-otworowy | A |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, metryczny gwint mocujący z boku naprzeciwległe | 12 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
