Jednostka · ZESPÓŁ PODSTAWY

G A10VSO 28 OV /31R-PPA12N00 -SO208R910925025

Jednostka podstawowa Bosch Rexroth seria A10VSO, kod typu GA10VSO28OV/31R-PPA12N00-SO208, numer materiałowy R910925025. Wielkość nominalna: NG 28. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10VS). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy) tylko przy stosowaniu cieczy hydraulicznej HFA, HFB, HFC (P). Wał napędowy: wał z wpustem pryzmatycznym DIN 6885 dopuszczalny moment napędu przelotowego (P). Kołnierz mocujący: ISO 3019-2 2-otworowy (A). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, metryczny gwint mocujący z boku naprzeciwległe (12). Napęd przelotowy: bez napędu przelotowego (N00). Wykonanie specjalne nr 208.

Pokaż więcej

Numer: R910925025
Oznaczenie typu: G A10VSO 28 OV /31R-PPA12N00 -SO208
Grupa: A10VSO 28
Wydanie: 06/2020

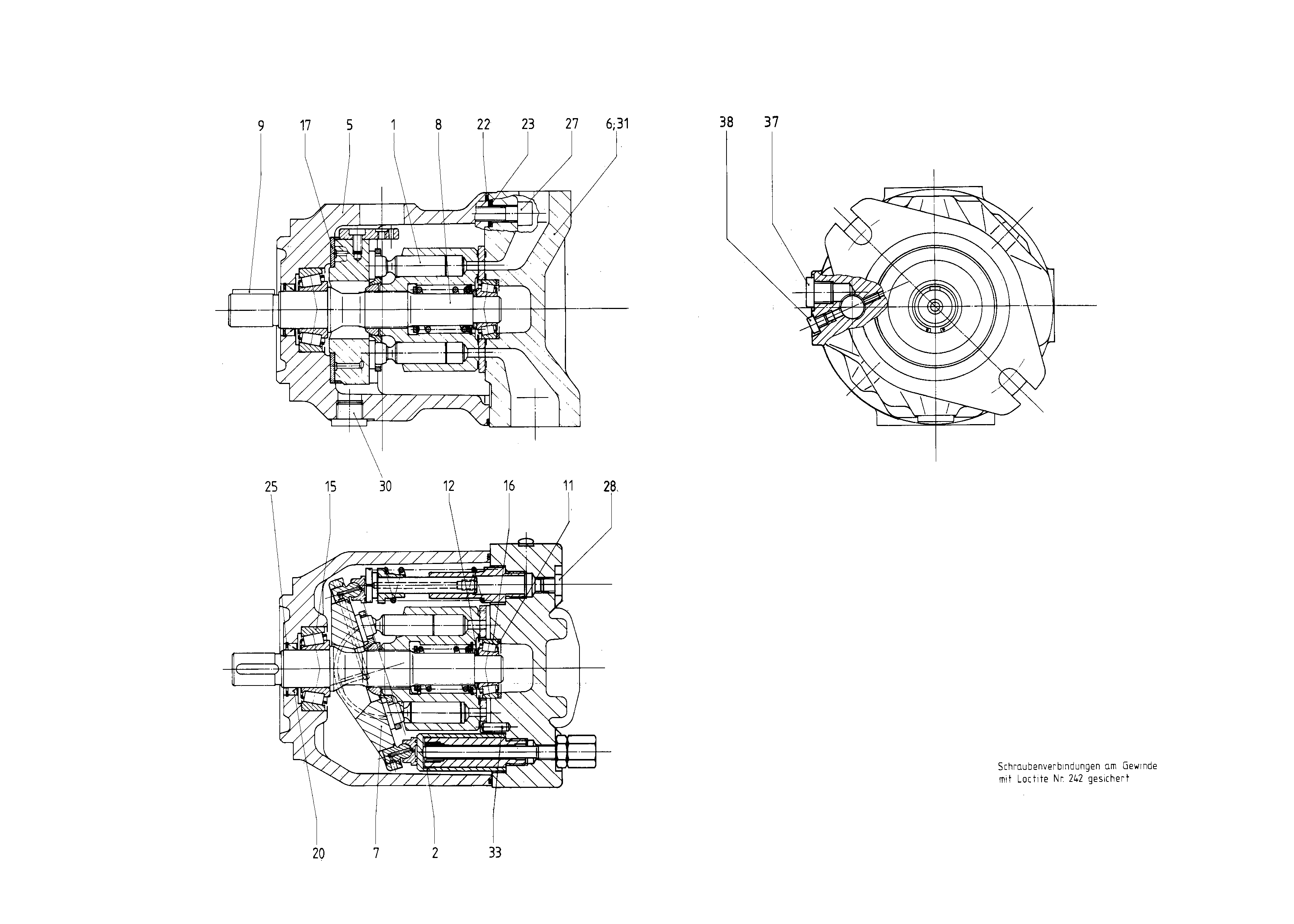

G A10VSO 28 OV /31R-PPA12N00 -SO208 — Rysunek

Poz.	Numer	Nazwa	Ilość
	R902439597	MECHANIZM NAPĘDOWY Lista części podzespołu →L	1
	R902538144	ELEMENT REGULACYJNY Lista części podzespołu →L	1
	R902550219	OBUDOWA POMPY	1
	R902534376	PŁYTA POŁĄCZENIOWA	1
	R910961001	PŁYTA WYCHYLNA Lista części podzespołu →L	1
	R902415569	WAŁ NAPĘDOWY	1
	R910125539	WPUST PRYZMATYCZNY	1
	R902400789	PODKŁADKA REGULACYJNA (POZIOMUJĄCA)	1
	R902438109	ŁOŻYSKO WAŁECZKOWO-STOŻKOWE	1
	R902438110	ŁOŻYSKO WAŁECZKOWO-STOŻKOWE	1
	R910902778	OSŁONA ŁOŻYSKA	2
	R910794325	PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD	1
	R910730041	O-RINGD	1
	R913052108	R-PIERŚCIEŃ OKRĄGŁYD	4
	R902403815	PIERŚCIEŃ ZABEZPIECZAJĄCY	1
	R910110191	ŚRUBA Z ŁBEM WALCOWYM	4
	R909153364	KOREK GWINTOWANYD	1
	R909153815	KOREK GWINTOWANYD	1
	R909831319	PODWÓJNY KOREK ZRYWANY	1
	R902533908	SZTYFT PROSTY	1
34	R913011601	KOREK GWINTOWANY	1
	R909154024	KOREK GWINTOWANYD	1

Parametry z kodu typu

Pozycja	Znaczenie	Kod
Jednostka osiowa wielotłoczkowa	Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar	A10VS
Tryb pracy	Pompa, obieg otwarty	O
Wielkość (NG)	28	28
Seria	Seria 3, indeks 1	31
Kierunek obrotów	Patrząc na wał napędowy w prawo	R
Materiał uszczelnień	NBR (kauczuk nitrylowy) tylko przy stosowaniu cieczy hydraulicznej HFA, HFB, HFC	P
Wał napędowy	Wał z wpustem pryzmatycznym DIN 6885 dopuszczalny moment napędu przelotowego	P
Kołnierz mocujący	ISO 3019-2 2-otworowy	A
Przyłącza robocze	Przyłącza kołnierzowe SAE wg ISO 6162, metryczny gwint mocujący z boku naprzeciwległe	12
Napęd przelotowy	Bez napędu przelotowego	N00

Parametry z kodu typu

Inne wykonania 11
