Jednostka · ZESPÓŁ PODSTAWY
G AA10VSO100 OV /31R-PKC62K03 -SO136R910923955
Jednostka podstawowa Bosch Rexroth seria A10VSO, kod typu GAA10VSO100OV/31R-PKC62K03-SO136, numer materiałowy R910923955. Wielkość nominalna: NG 100. Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy) tylko przy stosowaniu cieczy hydraulicznej HFA, HFB, HFC (P). Wał napędowy: wał z wpustem pryzmatycznym dopuszczalny moment napędu przelotowego ISO 3019-1 (K). Kołnierz mocujący: ISO 3019-1 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, gwint mocujący UNC z boku naprzeciwległe (62). Wykonanie specjalne nr 136.
- Numer
- R910923955
- Oznaczenie typu
- G AA10VSO100 OV /31R-PKC62K03 -SO136
- Grupa
- A10VSO 100
- Wydanie
- 06/2020

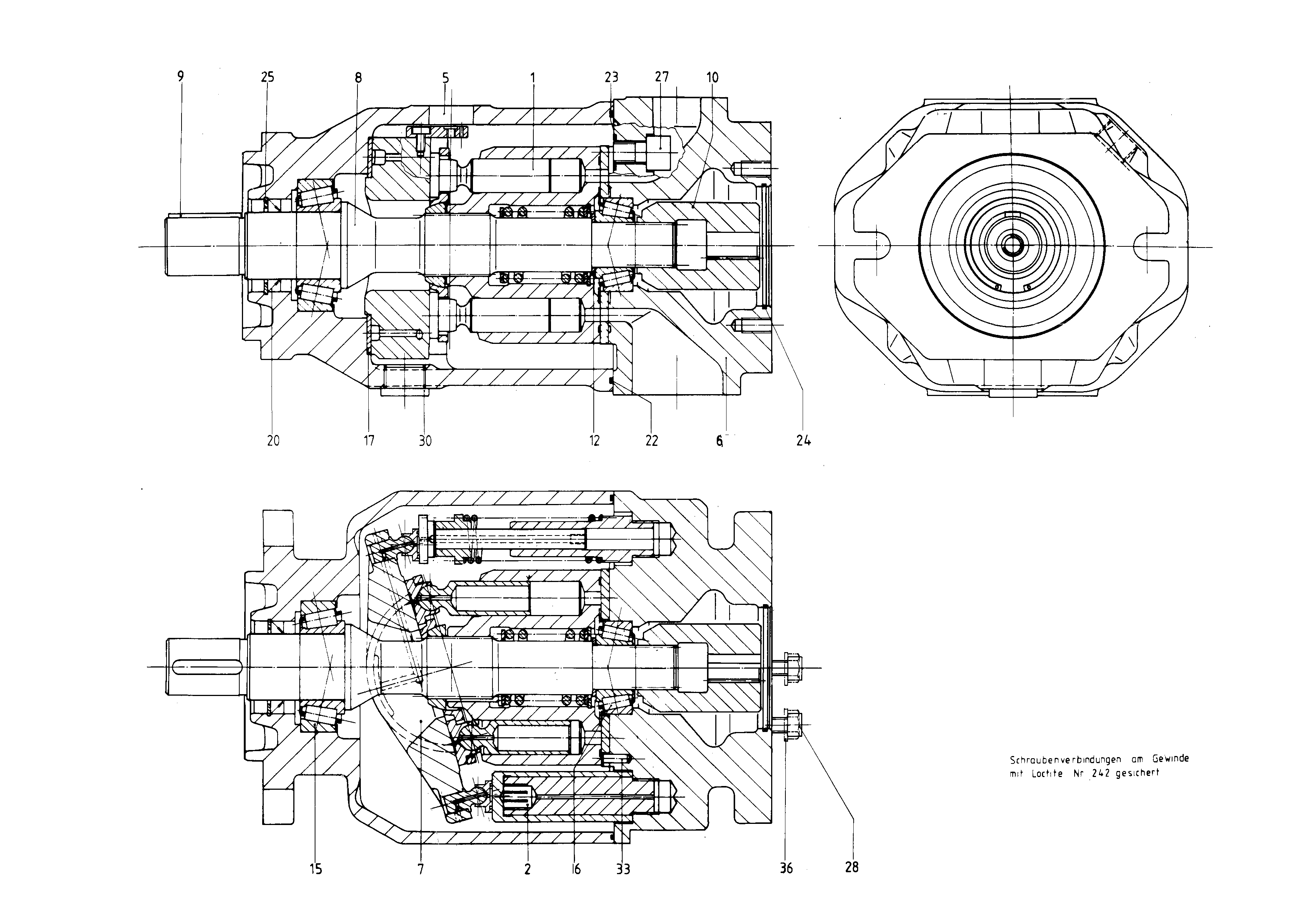

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910906871 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910917225 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910906814 | OBUDOWA POMPY | 1 | ||
| R910929294 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R910961044 | PŁYTA WYCHYLNA | 1 | ||
| R910987700 | WAŁ NAPĘDOWY | 1 | ||
| R910935395 | WPUST PRYZMATYCZNY | 1 | ||
| R910943567 | PIASTA | 1 | ||
| R910906878 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910906908 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910906909 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910906881 | OSŁONA ŁOŻYSKA | 2 | ||
| R910113174 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R910906911 | O-RINGD | 1 | ||
| R913068283 | R-PIERŚCIEŃ OKRĄGŁYD | 4 | ||
| R910384259 | O-RINGD | 1 | ||
| R909832149 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910389714 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909154480 | KOREK GWINTOWANYD | 1 | ||
| 31 | R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | |
| R902533908 | SZTYFT PROSTY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 100 | 100 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy) tylko przy stosowaniu cieczy hydraulicznej HFA, HFB, HFC | P |
| Wał napędowy | Wał z wpustem pryzmatycznym dopuszczalny moment napędu przelotowego ISO 3019-1 | K |
| Kołnierz mocujący | ISO 3019-1 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, gwint mocujący UNC z boku naprzeciwległe | 62 |
