Jednostka · ZESPÓŁ PODSTAWY
GE A10VSO 71 OV /30R-PPA12N00 -SO215R910923067
Jednostka podstawowa Bosch Rexroth seria A10VSO, kod typu GEA10VSO71OV/30R-PPA12N00-SO215, numer materiałowy R910923067. Wielkość nominalna: NG 71. Wersja: ciecz hydrauliczna HFA, HFB, HFC (E). Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10VS). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy) tylko przy stosowaniu cieczy hydraulicznej HFA, HFB, HFC (P). Wał napędowy: wał z wpustem pryzmatycznym DIN 6885 dopuszczalny moment napędu przelotowego (P). Kołnierz mocujący: ISO 3019-2 2-otworowy (A). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, metryczny gwint mocujący z boku naprzeciwległe (12). Napęd przelotowy: bez napędu przelotowego (N00). Wykonanie specjalne nr 215.
- Numer
- R910923067
- Oznaczenie typu
- GE A10VSO 71 OV /30R-PPA12N00 -SO215
- Grupa
- A10VSO 71
- Wydanie
- 06/2020

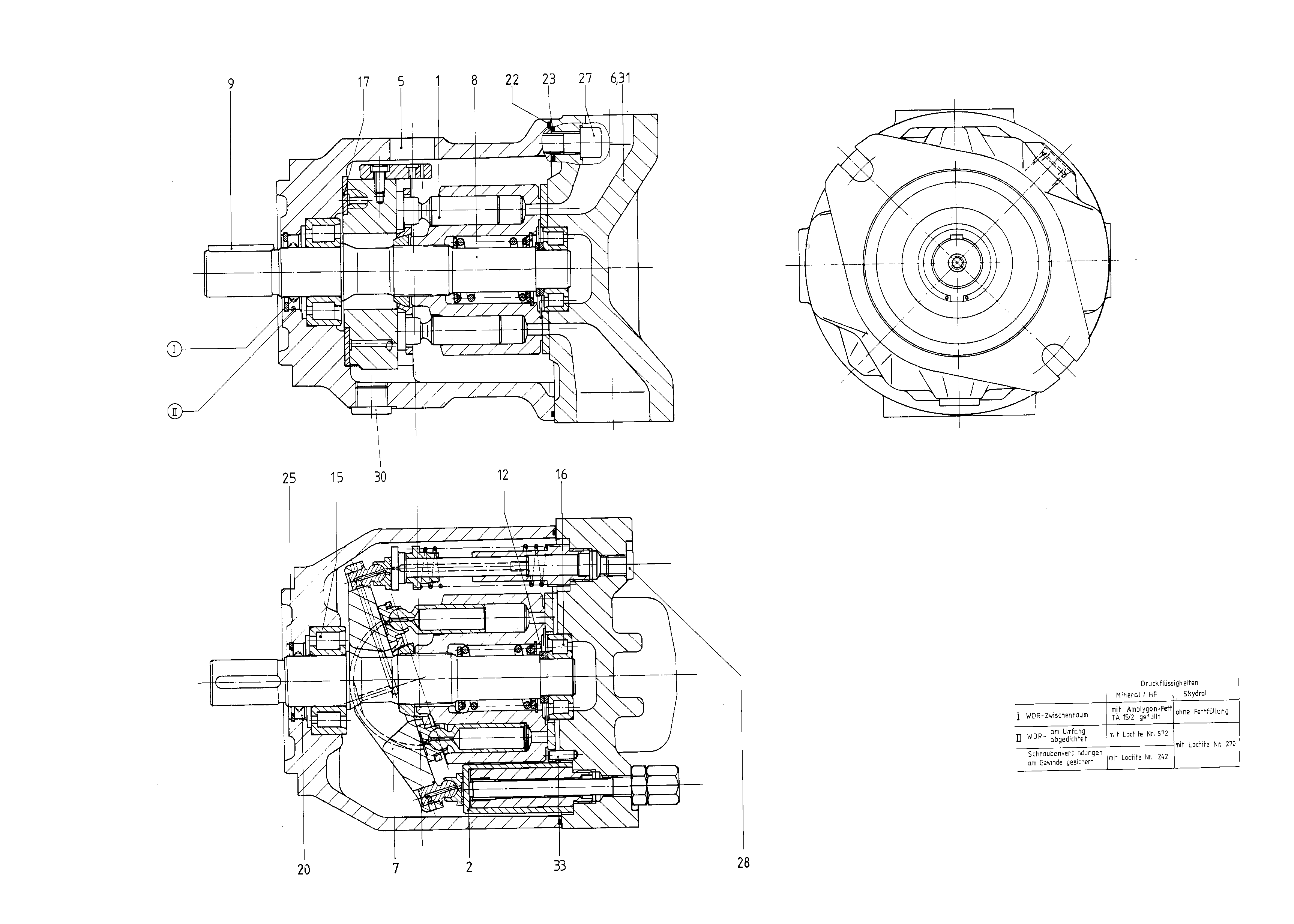

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910956007 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| 2 | R902538149 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | |
| 5 | R910915782 | OBUDOWA POMPY | 1 | |
| 6 | R902534402 | PŁYTA POŁĄCZENIOWA | 1 | |
| R910961022 | PŁYTA WYCHYLNA | 1 | ||
| R910995064 | WAŁ NAPĘDOWY | 1 | ||
| 9 | R910902888 | WPUST PRYZMATYCZNY | 1 | |
| R910939005 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 2 | ||
| R910729949 | ŁOŻYSKO WAŁECZKOWE | 1 | ||
| R910729922 | ŁOŻYSKO WAŁECZKOWE | 1 | ||
| R910902777 | OSŁONA ŁOŻYSKA | 2 | ||
| R910916105 | USZCZELKA WARGOWAD | 1 | ||
| R910720194 | O-RINGD | 1 | ||
| R913052118 | R-PIERŚCIEŃ OKRĄGŁYD | 4 | ||
| R910791555 | PIERŚCIEŃ KLINOWY | 1 | ||
| R910110272 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909151979 | KOREK GWINTOWANYD | 1 | ||
| R909151694 | KOREK GWINTOWANYD | 1 | ||
| 31 | R909831319 | PODWÓJNY KOREK ZRYWANY | 1 | |
| R902533908 | SZTYFT PROSTY | 1 | ||
| 34 | R913011601 | KOREK GWINTOWANY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Wersja | Ciecz hydrauliczna HFA, HFB, HFC | E |
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10VS |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 71 | 71 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy) tylko przy stosowaniu cieczy hydraulicznej HFA, HFB, HFC | P |
| Wał napędowy | Wał z wpustem pryzmatycznym DIN 6885 dopuszczalny moment napędu przelotowego | P |
| Kołnierz mocujący | ISO 3019-2 2-otworowy | A |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, metryczny gwint mocujący z boku naprzeciwległe | 12 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
