Jednostka · ZESPÓŁ PODSTAWY
G A10VSO100 OV /31R-PPA12K00 -SO183R910921890
Jednostka podstawowa Bosch Rexroth seria A10VSO, kod typu GA10VSO100OV/31R-PPA12K00-SO183, numer materiałowy R910921890. Wielkość nominalna: NG 100. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10VS). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy) tylko przy stosowaniu cieczy hydraulicznej HFA, HFB, HFC (P). Wał napędowy: wał z wpustem pryzmatycznym DIN 6885 dopuszczalny moment napędu przelotowego (P). Kołnierz mocujący: ISO 3019-2 2-otworowy (A). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, metryczny gwint mocujący z boku naprzeciwległe (12). Wykonanie specjalne nr 183.
- Numer
- R910921890
- Oznaczenie typu
- G A10VSO100 OV /31R-PPA12K00 -SO183
- Grupa
- A10VSO 100
- Wydanie
- 06/2020

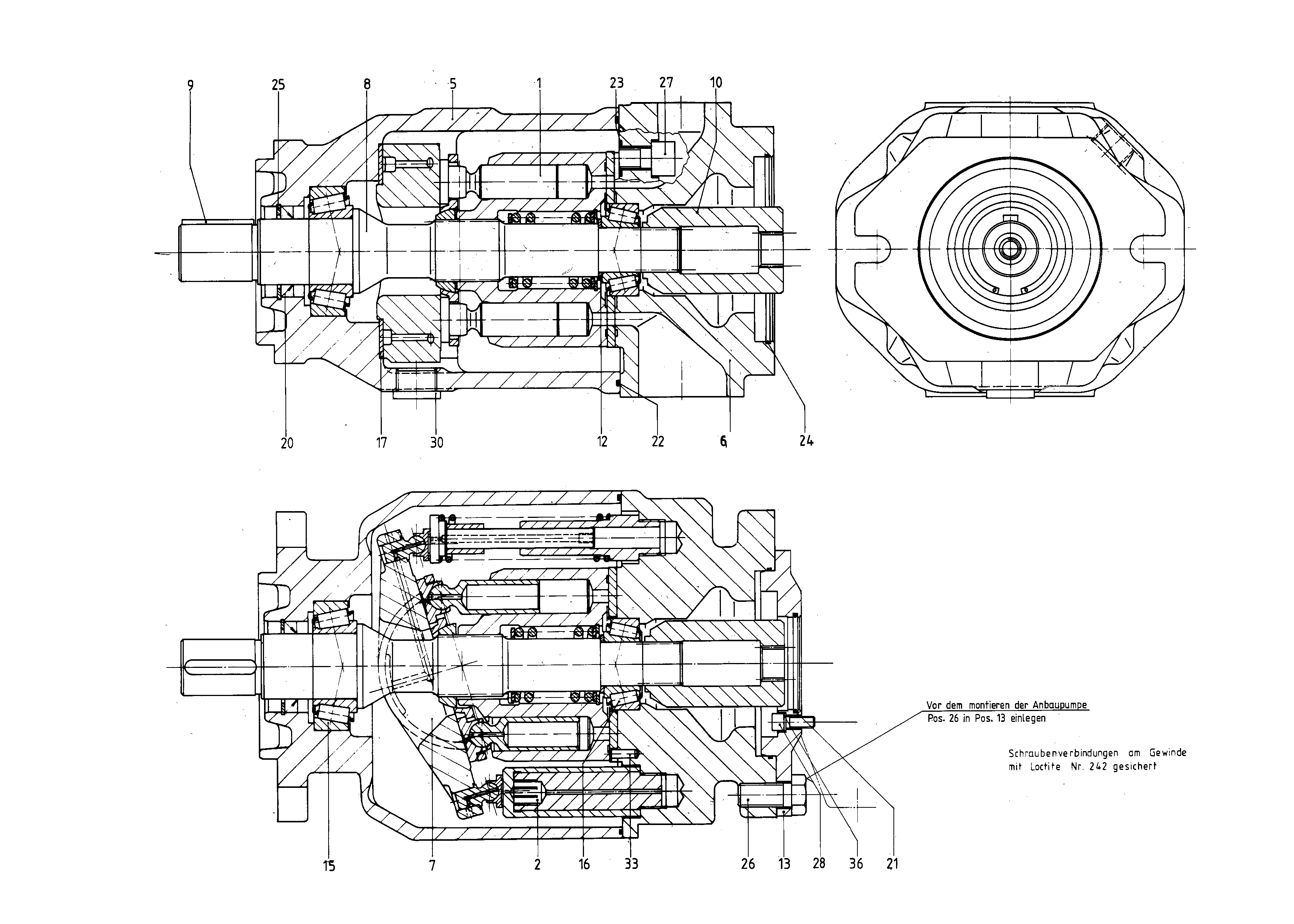

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910906871 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910913785 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910906802 | OBUDOWA POMPY | 1 | ||
| R902543274 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R910961050 | PŁYTA WYCHYLNA Lista części podzespołu →L | 1 | ||
| R910987697 | WAŁ NAPĘDOWY | 1 | ||
| R910923559 | WPUST PRYZMATYCZNY | 1 | ||
| R910943749 | SPRZĘGŁO WIELOWYPUSTOWE | 1 | ||
| R910906878 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910900092 | KOŁNIERZ BEZPOŚREDNI | 1 | ||
| 14 | R910906908 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | |
| R910906909 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910906881 | OSŁONA ŁOŻYSKA | 2 | ||
| R910113174 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R910111775 | O-RINGD | 1 | ||
| R910906911 | O-RINGD | 1 | ||
| R913068283 | R-PIERŚCIEŃ OKRĄGŁYD | 4 | ||
| R910102989 | O-RINGD | 1 | ||
| R909832149 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910105007 | ŚRUBA Z ŁBEM SZEŚCIOKĄTNYM | 2 | ||
| R910389714 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R910109452 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909153365 | KOREK GWINTOWANYD | 1 | ||
| 31 | R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | |
| R902533908 | SZTYFT PROSTY | 1 | ||
| R910114774 | WARSTWOWY PIERŚCIENI USZCZELNIAJĄCYD | 4 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10VS |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 100 | 100 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy) tylko przy stosowaniu cieczy hydraulicznej HFA, HFB, HFC | P |
| Wał napędowy | Wał z wpustem pryzmatycznym DIN 6885 dopuszczalny moment napędu przelotowego | P |
| Kołnierz mocujący | ISO 3019-2 2-otworowy | A |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, metryczny gwint mocujący z boku naprzeciwległe | 12 |
