Jednostka · ZESPÓŁ PODSTAWY
G A10VSO 28 OV /31R-PPA12K57 LR -SO 13R910921160
Jednostka podstawowa Bosch Rexroth seria A10VSO, kod typu GA10VSO28OV/31R-PPA12K57LR-SO13, numer materiałowy R910921160. Wielkość nominalna: NG 28. Wersja: wersja standardowa (bez symbolu), konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10VS). Tryb pracy: pompa, obieg otwarty (O). Kierunki obrotów: patrząc na wał napędowy w prawo (R). Wały napędowe: wał z wpustem pryzmatycznym DIN 6885 ograniczona przydatność do napędu przelotowego (P). Kołnierz mocujący: ISO 3019-2 2-otworowy (A). Przyłącza robocze: przyłącza kołnierzowe SAE, z boku naprzeciwległe gwint mocujący, metryczny (12). Napędy przelotowe: ø 63, metryczny 4-otworowy Wpust ø25 (K57). Wykonanie specjalne nr 13.
- Numer
- R910921160
- Oznaczenie typu
- G A10VSO 28 OV /31R-PPA12K57 LR -SO 13
- Grupa
- A10VSO 28
- Wydanie
- 06/2020

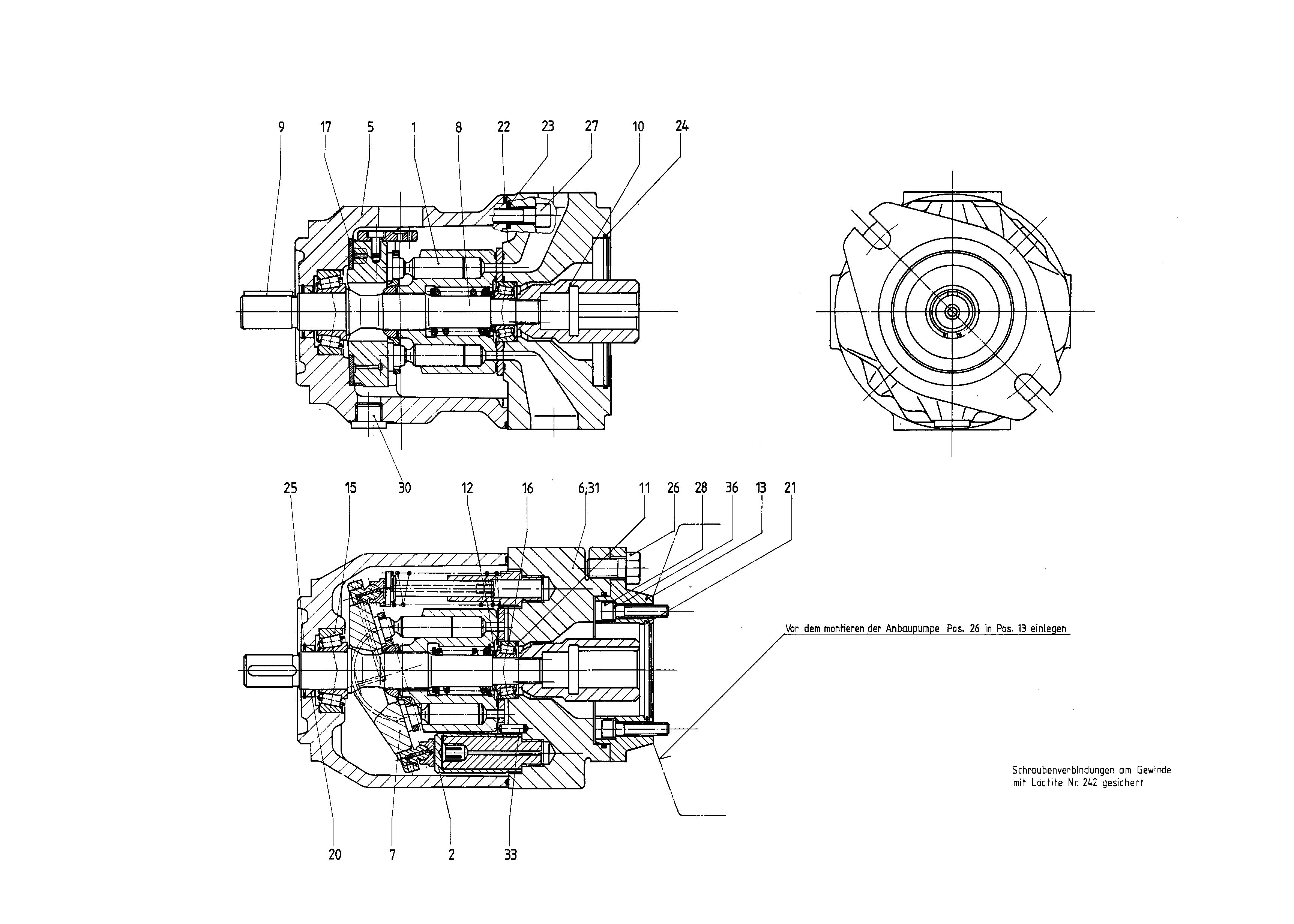

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902439597 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910916304 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902550219 | OBUDOWA POMPY | 1 | ||
| 6 | R902543231 | PŁYTA POŁĄCZENIOWA | 1 | |
| R910961001 | PŁYTA WYCHYLNA Lista części podzespołu →L | 1 | ||
| R902415913 | WAŁ NAPĘDOWY | 1 | ||
| R910125539 | WPUST PRYZMATYCZNY | 1 | ||
| R910901541 | PIASTA | 1 | ||
| R902400789 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| 13 | R902560728 | KOŁNIERZ BEZPOŚREDNI | 1 | |
| 15 | R902438109 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | |
| R902438110 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910902778 | OSŁONA ŁOŻYSKA | 2 | ||
| R910794325 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| 21 | R909150068 | O-RINGD | 1 | |
| R910730041 | O-RINGD | 1 | ||
| R913052108 | R-PIERŚCIEŃ OKRĄGŁYD | 4 | ||
| R910384259 | O-RINGD | 1 | ||
| R902403815 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| 26 | R910120006 | ŚRUBA Z ŁBEM SZEŚCIOKĄTNYM | 2 | |
| R910110191 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| 28 | R910109495 | ŚRUBA Z ŁBEM WALCOWYM | 4 | |
| R909153815 | KOREK GWINTOWANYD | 1 | ||
| 31 | R910942668 | KOREK ZRYWANY | 2 | |
| R902533908 | SZTYFT PROSTY | 1 | ||
| 34 | R913011601 | KOREK GWINTOWANY | 1 | |
| 36 | R910114774 | WARSTWOWY PIERŚCIENI USZCZELNIAJĄCYD | 4 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Wersja | Wersja standardowa (bez symbolu), konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10VS |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkości (NG) | 28 | 28 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunki obrotów | Patrząc na wał napędowy w prawo | R |
| Wały napędowe | Wał z wpustem pryzmatycznym DIN 6885 ograniczona przydatność do napędu przelotowego | P |
| Kołnierz mocujący | ISO 3019-2 2-otworowy | A |
| Przyłącza robocze | Przyłącza kołnierzowe SAE, z boku naprzeciwległe gwint mocujący, metryczny | 12 |
| Napędy przelotowe | ø 63, metryczny 4-otworowy Wpust ø25 | K57 |
