Jednostka · ZESPÓŁ PODSTAWY
G AA10VSO 71 OV /30L-PKC62N00 -SO 89R910915088
Jednostka podstawowa Bosch Rexroth seria A10VSO, kod typu GAA10VSO71OV/30L-PKC62N00-SO89, numer materiałowy R910915088. Wielkość nominalna: NG 71. Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: NBR (kauczuk nitrylowy) tylko przy stosowaniu cieczy hydraulicznej HFA, HFB, HFC (P). Wał napędowy: wał z wpustem pryzmatycznym dopuszczalny moment napędu przelotowego ISO 3019-1 (K). Kołnierz mocujący: ISO 3019-1 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, gwint mocujący UNC z boku naprzeciwległe (62). Napęd przelotowy: bez napędu przelotowego (N00). Wykonanie specjalne nr 89.
- Numer
- R910915088
- Oznaczenie typu
- G AA10VSO 71 OV /30L-PKC62N00 -SO 89
- Grupa
- A10VSO 71
- Wydanie
- 06/2020

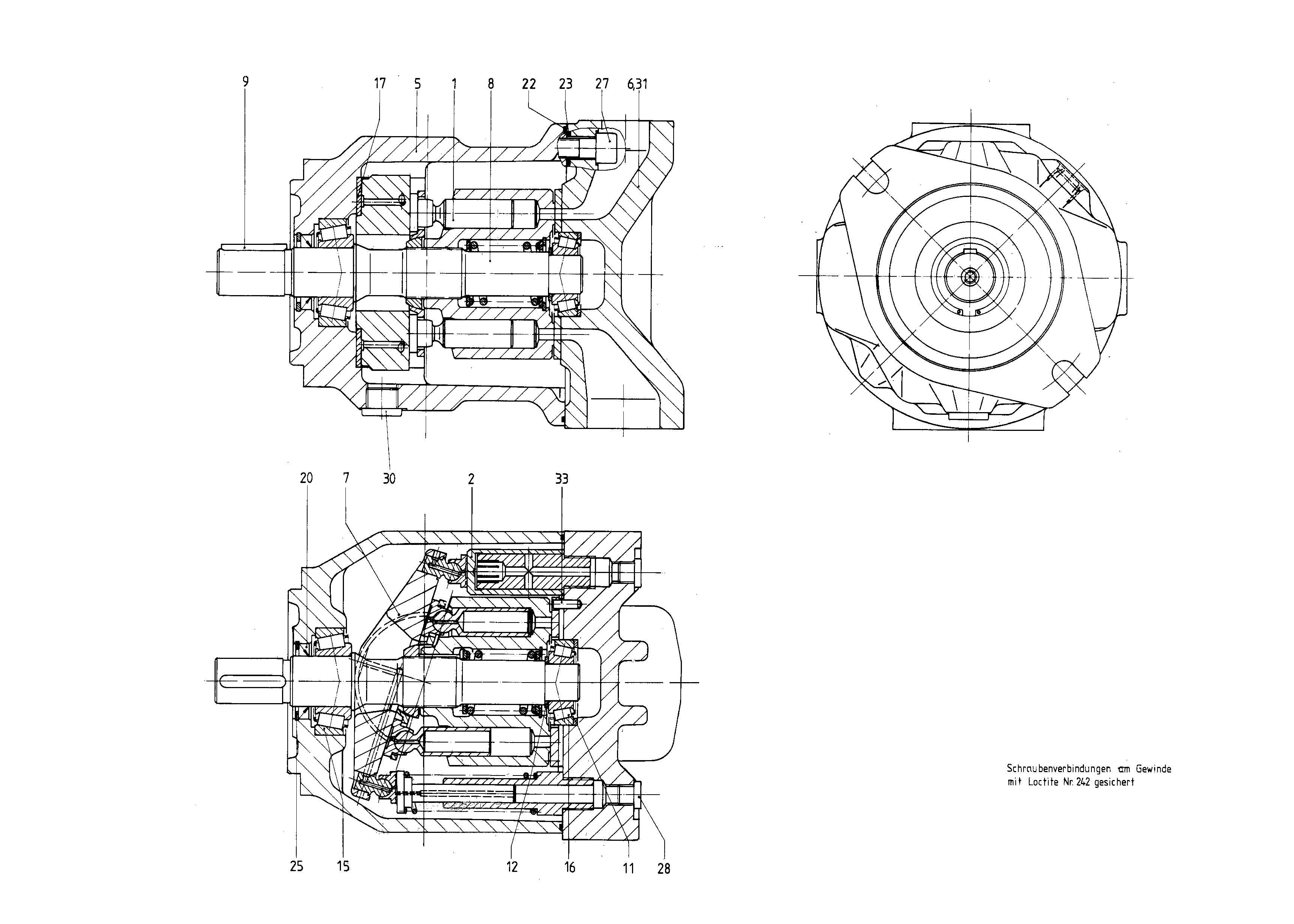

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910911929 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910910873 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| 5 | R910915775 | OBUDOWA POMPY | 1 | |
| 6 | R902424918 | PŁYTA POŁĄCZENIOWA | 1 | |
| R910961020 | PŁYTA WYCHYLNA | 1 | ||
| 8 | R902412016 | WAŁ NAPĘDOWY | 1 | |
| 9 | R902411855 | WPUST PRYZMATYCZNY | 1 | |
| R910939005 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910720224 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910720232 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910902777 | OSŁONA ŁOŻYSKA | 2 | ||
| R910764701 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R910720194 | O-RINGD | 1 | ||
| R913052118 | R-PIERŚCIEŃ OKRĄGŁYD | 4 | ||
| R910791555 | PIERŚCIEŃ KLINOWY | 1 | ||
| 27 | R910110272 | ŚRUBA Z ŁBEM WALCOWYM | 4 | |
| R909151979 | KOREK GWINTOWANYD | 2 | ||
| R909153339 | KOREK GWINTOWANYD | 1 | ||
| 31 | R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | |
| R902533908 | SZTYFT PROSTY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 71 | 71 |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Materiał uszczelnień | NBR (kauczuk nitrylowy) tylko przy stosowaniu cieczy hydraulicznej HFA, HFB, HFC | P |
| Wał napędowy | Wał z wpustem pryzmatycznym dopuszczalny moment napędu przelotowego ISO 3019-1 | K |
| Kołnierz mocujący | ISO 3019-1 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, gwint mocujący UNC z boku naprzeciwległe | 62 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
