Jednostka · POMPA OSIOWO-TŁOKOWA
AA4VG56DWD1/31R-PZCXXF003X-SR909601522
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu AA4VG56DWD1/31R-PZCXXF003X-S, numer materiałowy R909601522. Wielkość nominalna: NG 56. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Odcięcie ciśnienia: odcięcie ciśnienia (D). Zawór sterujący DA: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Wał napędowy: wał wielowypustowy dla pompy pojedynczej DIN 5480 (Z). Kołnierz mocujący: SAE J744 2-otworowy (C). Pompa zasilająca: zintegrowana pompa zasilająca, z napędem przelotowym i bez (F). Napęd przelotowy: bez napędu przelotowego, tylko dla wersji N i F (00). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie 250 … 420 bar bez obejścia, bezpośredniego działania, nastawa stała (3). Wersja standardowa/specjalna: wersja specjalna (-S).
- Numer
- R909601522
- Oznaczenie typu
- AA4VG56DWD1/31R-PZCXXF003X-S
- Grupa
- A4VG 56
- Wydanie
- 06/2020

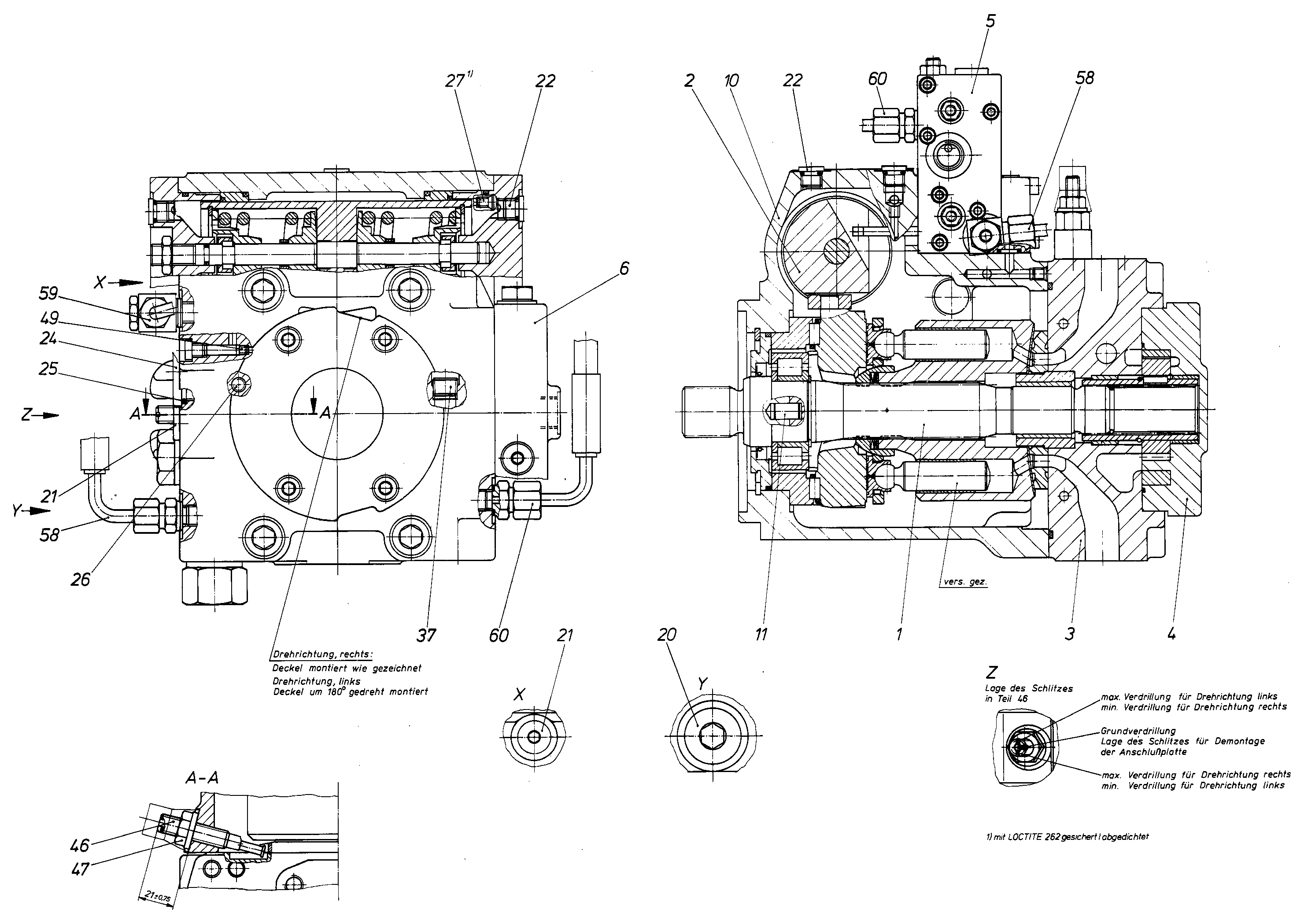

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R909601239 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R909601524 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R909600236 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R909429454 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R909601348 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902159744 | PŁYTKA FILTRACYJNA Lista części podzespołu →L | 1 | ||
| R909440945 | KORPUS | 1 | ||
| R909430641 | SZTYFT POZYCJONUJĄCY | 1 | ||
| R909154480 | KOREK GWINTOWANYD | 1 | ||
| R909153371 | KOREK GWINTOWANYD | 2 | ||
| R909154478 | KOREK GWINTOWANYD | 5 | ||
| R909083228 | KOREK GWINTOWANY | 1 | ||
| R909086731 | O-RINGD | 1 | ||
| R909153572 | KOREK GWINTOWANY | 1 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 2 | ||
| R909087912 | KOREK GWINTOWANY | 1 | ||
| R909435856 | ŚRUBA MIMOŚRODOWA | 1 | ||
| R909153271 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| R909831347 | ZAŚLEPKA | 1 | ||
| R909601531 | PRZEWÓD HYDRAULICZNY Lista części podzespołu →L | 1 | ||
| R909601532 | PRZEWÓD HYDRAULICZNY Lista części podzespołu →L | 1 | ||
| R909601533 | PRZEWÓD HYDRAULICZNY Lista części podzespołu →L | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 56 | 56 |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Zawór sterujący DA | Bez zaworu sterującego DA | 1 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Wał napędowy | Wał wielowypustowy dla pompy pojedynczej DIN 5480 | Z |
| Kołnierz mocujący | SAE J744 2-otworowy | C |
| Pompa zasilająca | Zintegrowana pompa zasilająca, z napędem przelotowym i bez | F |
| Napęd przelotowy | Bez napędu przelotowego, tylko dla wersji N i F | 00 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie 250 … 420 bar bez obejścia, bezpośredniego działania, nastawa stała | 3 |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
