Jednostka · POMPA OSIOWO-TŁOKOWA
A11VO60NV/10R-NZC12K01-SR909447555
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A11VO, kod typu A11VO60NV/10R-NZC12K01-S, numer materiałowy R909447555. Wielkość nominalna: NG 60. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 350 bar, ciśnienie maksymalne 400 bar (A11V). Tryb pracy: pompa, obieg otwarty, bez pompy zasilającej (O). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy DIN 5480 dla pompy pojedynczej i wielokrotnej (Z). Kołnierz mocujący: SAE J744 ‒ 2-otworowy (C). Przyłącza robocze: przyłącza tłoczne i ssawne SAE z boku, naprzeciwległe, metryczny gwint mocujący wg DIN 13. Gwint przyłączy metryczny z pierścieniem uszczelniającym profilowym wg DIN 3852 (12). Napęd przelotowy: 82-2 (A) 5/8 in 9T 16/32DP A (K01). Wersja standardowa/specjalna: wersja specjalna (S).
- Numer
- R909447555
- Oznaczenie typu
- A11VO60NV/10R-NZC12K01-S
- Grupa
- A11VO 60
- Wydanie
- 06/2020

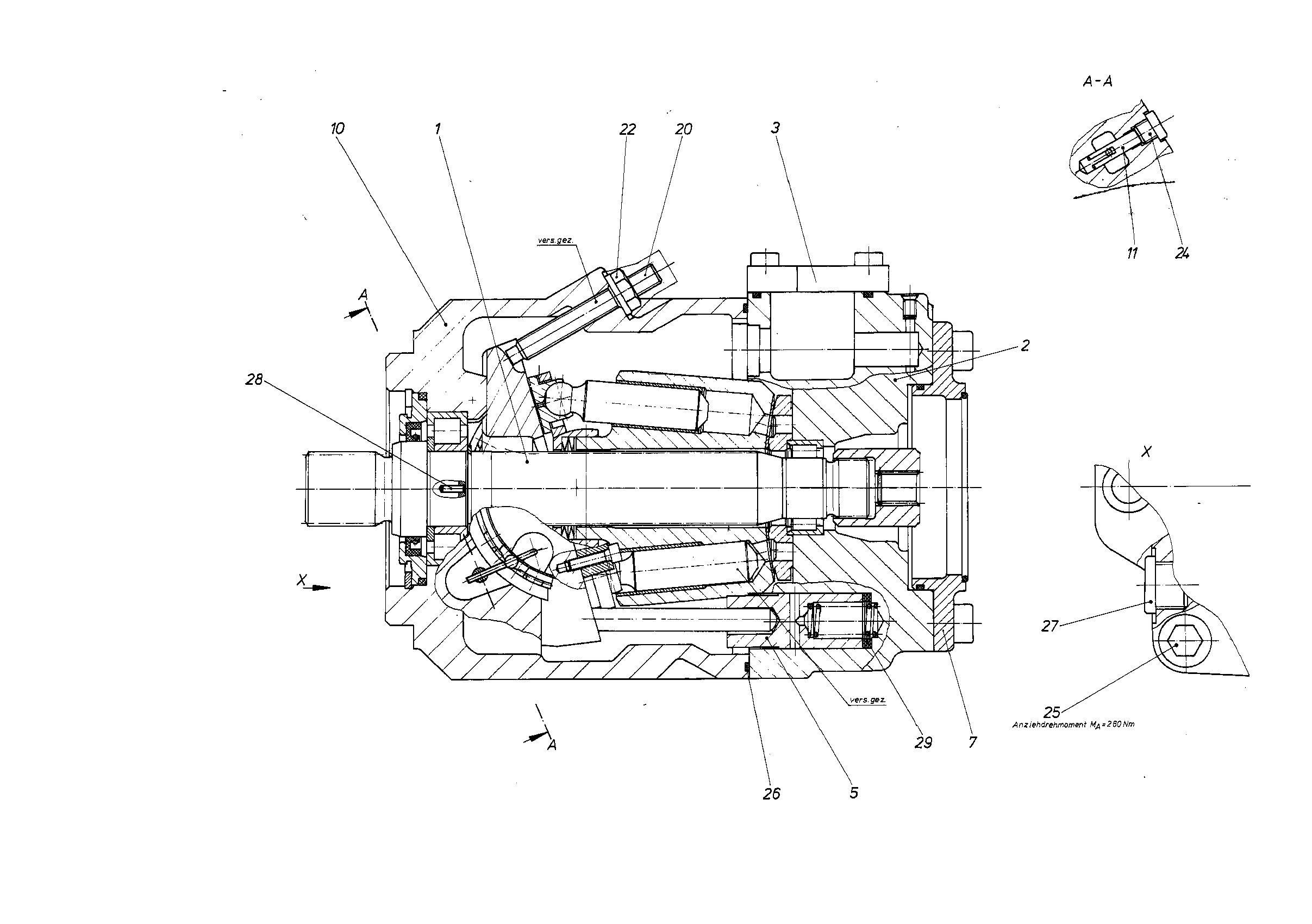

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| 1 | R902044494 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | |
| 2 | R909609277 | PŁYTA POŁĄCZENIOWA, GWINT PRAWY Lista części podzespołu →L | 1 | |
| R909447557 | POKRYWA Lista części podzespołu →L | 1 | ||
| R909441158 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R909446302 | WSPORNIK NOŚNY Lista części podzespołu →L | 1 | ||
| R902103551 | KORPUS | 1 | ||
| 11 | R902132714 | SWORZEŃ OBROTU | 4 | |
| R909154058 | SZTYFT GWINTOWANY | 1 | ||
| R909152426 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| 24 | R909153364 | KOREK GWINTOWANYD | 4 | |
| 25 | R909153680 | ŚRUBA Z ŁBEM WALCOWYM | 4 | |
| R909830217 | O-RINGD | 1 | ||
| 27 | R909151694 | KOREK GWINTOWANYD | 1 | |
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909156050 | PODKŁADKA OKRĄGŁA POZIOMUJĄCA | 5 | ||
| 40 | R909151979 | KOREK GWINTOWANY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 350 bar, ciśnienie maksymalne 400 bar | A11V |
| Tryb pracy | Pompa, obieg otwarty, bez pompy zasilającej | O |
| Wielkość (NG) | 60 | 60 |
| Indeks | Wielkość 40 … 130 | 0 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy DIN 5480 dla pompy pojedynczej i wielokrotnej | Z |
| Kołnierz mocujący | SAE J744 ‒ 2-otworowy | C |
| Przyłącza robocze | Przyłącza tłoczne i ssawne SAE z boku, naprzeciwległe, metryczny gwint mocujący wg DIN 13. Gwint przyłączy metryczny z pierścieniem uszczelniającym profilowym wg DIN 3852 | 12 |
| Napęd przelotowy | 82-2 (A) 5/8 in 9T 16/32DP A | K01 |
| Wersja standardowa/specjalna | Wersja specjalna | S |
