Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG125DA2D6/31L-PZF02F581SR909446735
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG125DA2D6/31L-PZF02F581S, numer materiałowy R909446735. Wielkość nominalna: NG 125. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: regulacja automatyczna zależna od prędkości obrotowej U = 24 V (DA2). Odcięcie ciśnienia: odcięcie ciśnienia (D). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Wał napędowy: wał wielowypustowy dla pompy pojedynczej DIN 5480 (Z). Kołnierz mocujący: SAE J744 2+4-otworowy (F). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu (02). Pompa zasilająca: zintegrowana pompa zasilająca, z napędem przelotowym i bez (F). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie, pośredniego działania 100 … 420 bar z obejściem (1). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: filtracja w przewodzie ssawnym pompy zasilającej (S).
- Numer
- R909446735
- Oznaczenie typu
- A4VG125DA2D6/31L-PZF02F581S
- Grupa
- A4VG 125
- Wydanie
- 02/2020

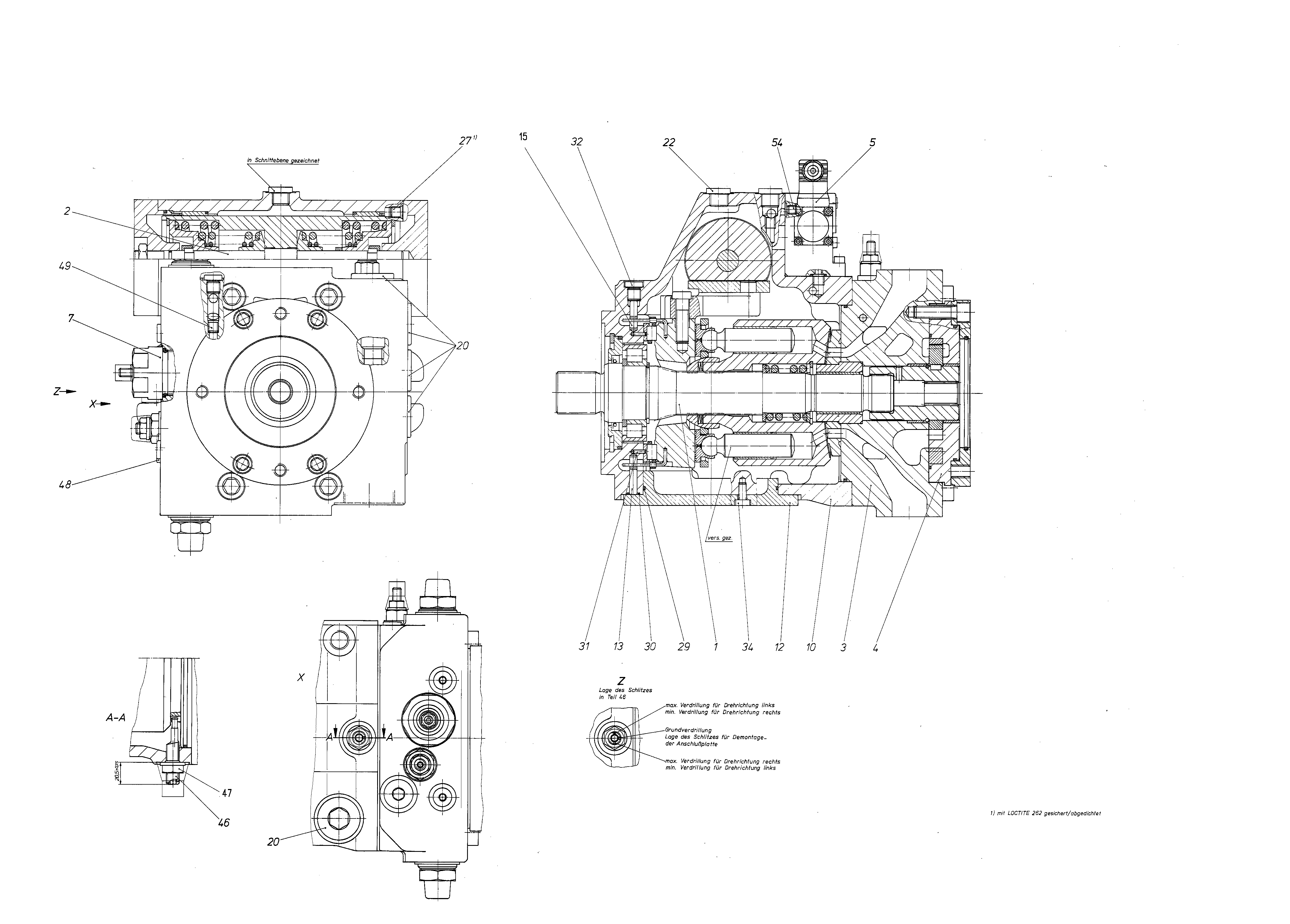

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R909433573 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| 2 | R909442406 | STEROWANIE Lista części podzespołu →L | 1 | |
| R909438648 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R909441767 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| 5 | R909437622 | ROZDZIELACZ Lista części podzespołu →L | 1 | |
| R909446560 | NABÓJ REGULACYJNY Lista części podzespołu →L | 1 | ||
| R909436787 | KORPUS | 1 | ||
| R909432369 | POKRYWA OBUDOWY | 1 | ||
| R909435017 | SWORZEŃ OBROTU | 1 | ||
| R902118633 | SWORZEŃ OBROTU | 1 | ||
| R909153861 | KOREK GWINTOWANYD | 5 | ||
| R909153816 | KOREK GWINTOWANYD | 3 | ||
| R909831320 | PODWÓJNY KOREK ZRYWANY | 1 | ||
| R909830207 | O-RINGD | 1 | ||
| R909157348 | PIERŚCIEŃ POCZWÓRNYD | 1 | ||
| R913016374 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909151692 | KOREK GWINTOWANYD | 3 | ||
| R909083034 | ŚRUBA Z ŁBEM WALCOWYM | 8 | ||
| R902035616 | ŚRUBA MIMOŚRODOWA | 1 | ||
| R909087405 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| R909151694 | KOREK GWINTOWANYD | 1 | ||
| 49 | R909426707 | DYSZA | 1 | |
| R909073588 | ŚRUBA PRZEPUSTNICY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 125 | 125 |
| Regulator | Regulacja automatyczna zależna od prędkości obrotowej U = 24 V | DA2 |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Wał napędowy | Wał wielowypustowy dla pompy pojedynczej DIN 5480 | Z |
| Kołnierz mocujący | SAE J744 2+4-otworowy | F |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu | 02 |
| Pompa zasilająca | Zintegrowana pompa zasilająca, z napędem przelotowym i bez | F |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie, pośredniego działania 100 … 420 bar z obejściem | 1 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtracja w przewodzie ssawnym pompy zasilającej | S |
