Jednostka · POMPA OSIOWO-TŁOKOWA
AA4VG125HDD1/31R-PSF60F001DR909437532
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu AA4VG125HDD1/31R-PSF60F001D, numer materiałowy R909437532. Wielkość nominalna: NG 125. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5800 psi (400 bar), ciśnienie maksymalne 6500 psi (A4V). Tryb pracy: pompa, obieg zamknięty (G). Odcięcie ciśnienia: odcięcie ciśnienia (D). Zawór sterujący DA: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Wał napędowy: wał wielowypustowy dla pompy pojedynczej ANSI B92.1a (S). Kołnierz mocujący: SAE J744 2+4-otworowy (F). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B po tej samej stronie, z prawej, przyłącze ssawne S u dołu (60). Pompa zasilająca: zintegrowana pompa zasilająca, z napędem przelotowym i bez (F). Napęd przelotowy: bez napędu przelotowego, tylko dla wersji N i F (00). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie, pośredniego działania 1450 do 6100 psi z obejściem (100 do 420 bar) (1). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: filtracja w przewodzie tłocznym pompy zasilającej Przyłącza dla zewnętrznej filtracji obwodu zasilania (Fe i Fa) (D).
- Numer
- R909437532
- Oznaczenie typu
- AA4VG125HDD1/31R-PSF60F001D
- Grupa
- A4VG 125
- Wydanie
- 03/2020

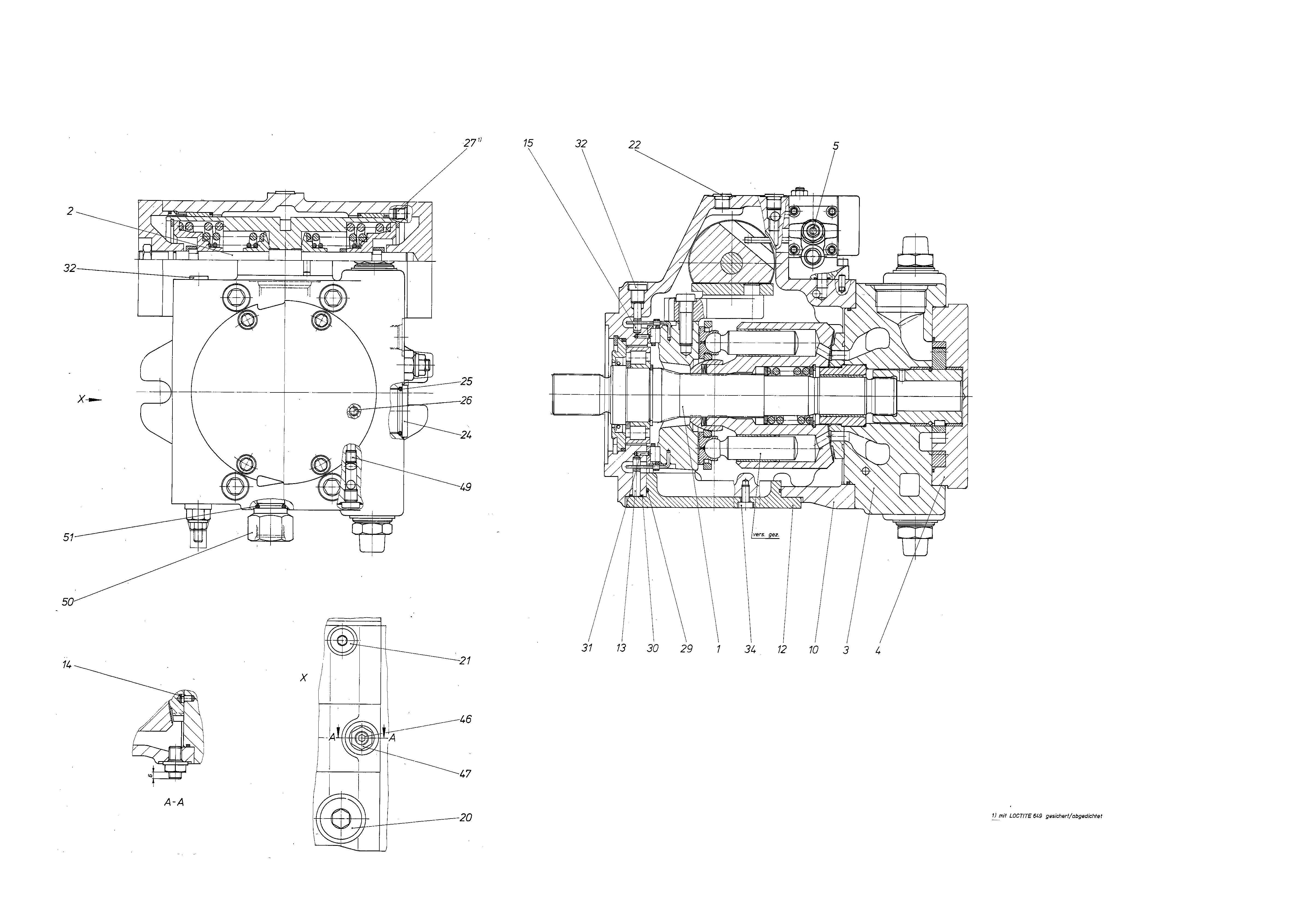

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R909438053 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| 2 | R909434582 | STEROWANIE Lista części podzespołu →L | 1 | |
| R909438431 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R902010642 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| 5 | R909437763 | MODUŁ STEROWANIA | 1 | |
| R909436788 | KORPUS | 1 | ||
| R909432369 | POKRYWA OBUDOWY | 1 | ||
| R909435017 | SWORZEŃ OBROTU | 1 | ||
| R909405732 | SZTYFT POZYCJONUJĄCY | 1 | ||
| R902118633 | SWORZEŃ OBROTU | 1 | ||
| R909153378 | KOREK GWINTOWANYD | 1 | ||
| 21 | R909153338 | KOREK GWINTOWANYD | 1 | |
| R909153371 | KOREK GWINTOWANYD | 3 | ||
| 24 | R909083229 | KOREK GWINTOWANY | 1 | |
| 25 | R909085545 | O-RINGD | 1 | |
| R909153572 | KOREK GWINTOWANY | 1 | ||
| 27 | R909831320 | PODWÓJNY KOREK ZRYWANY | 1 | |
| R909830207 | O-RINGD | 1 | ||
| R909157348 | PIERŚCIEŃ POCZWÓRNYD | 1 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909151692 | KOREK GWINTOWANYD | 2 | ||
| R909083034 | ŚRUBA Z ŁBEM WALCOWYM | 8 | ||
| 46 | R909154982 | SZTYFT GWINTOWANY | 1 | |
| 47 | R909087405 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | |
| R909439372 | DYSZA | 1 | ||
| R909432964 | ELEMENT GWINTOWANY | 1 | ||
| R909083761 | O-RINGD | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5800 psi (400 bar), ciśnienie maksymalne 6500 psi | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 125 | 125 |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Zawór sterujący DA | Bez zaworu sterującego DA | 1 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Wał napędowy | Wał wielowypustowy dla pompy pojedynczej ANSI B92.1a | S |
| Kołnierz mocujący | SAE J744 2+4-otworowy | F |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza robocze SAE A i B po tej samej stronie, z prawej, przyłącze ssawne S u dołu | 60 |
| Pompa zasilająca | Zintegrowana pompa zasilająca, z napędem przelotowym i bez | F |
| Napęd przelotowy | Bez napędu przelotowego, tylko dla wersji N i F | 00 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie, pośredniego działania 1450 do 6100 psi z obejściem (100 do 420 bar) | 1 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtracja w przewodzie tłocznym pompy zasilającej Przyłącza dla zewnętrznej filtracji obwodu zasilania (Fe i Fa) | D |
