Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG90HDD1/31R-PZF02F001SR909437264
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG90HDD1/31R-PZF02F001S, numer materiałowy R909437264. Wielkość nominalna: NG 90. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Odcięcie ciśnienia: odcięcie ciśnienia (D). Zawór sterujący DA: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Wał napędowy: wał wielowypustowy dla pompy pojedynczej DIN 5480 (Z). Kołnierz mocujący: SAE J744 2+4-otworowy (F). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu (02). Pompa zasilająca: zintegrowana pompa zasilająca, z napędem przelotowym i bez (F). Napęd przelotowy: bez napędu przelotowego, tylko dla wersji N i F (00). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie, pośredniego działania 100 … 420 bar z obejściem (1). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: filtracja w przewodzie ssawnym pompy zasilającej (S).
- Numer
- R909437264
- Oznaczenie typu
- A4VG90HDD1/31R-PZF02F001S
- Grupa
- A4VG 90
- Wydanie
- 05/2020

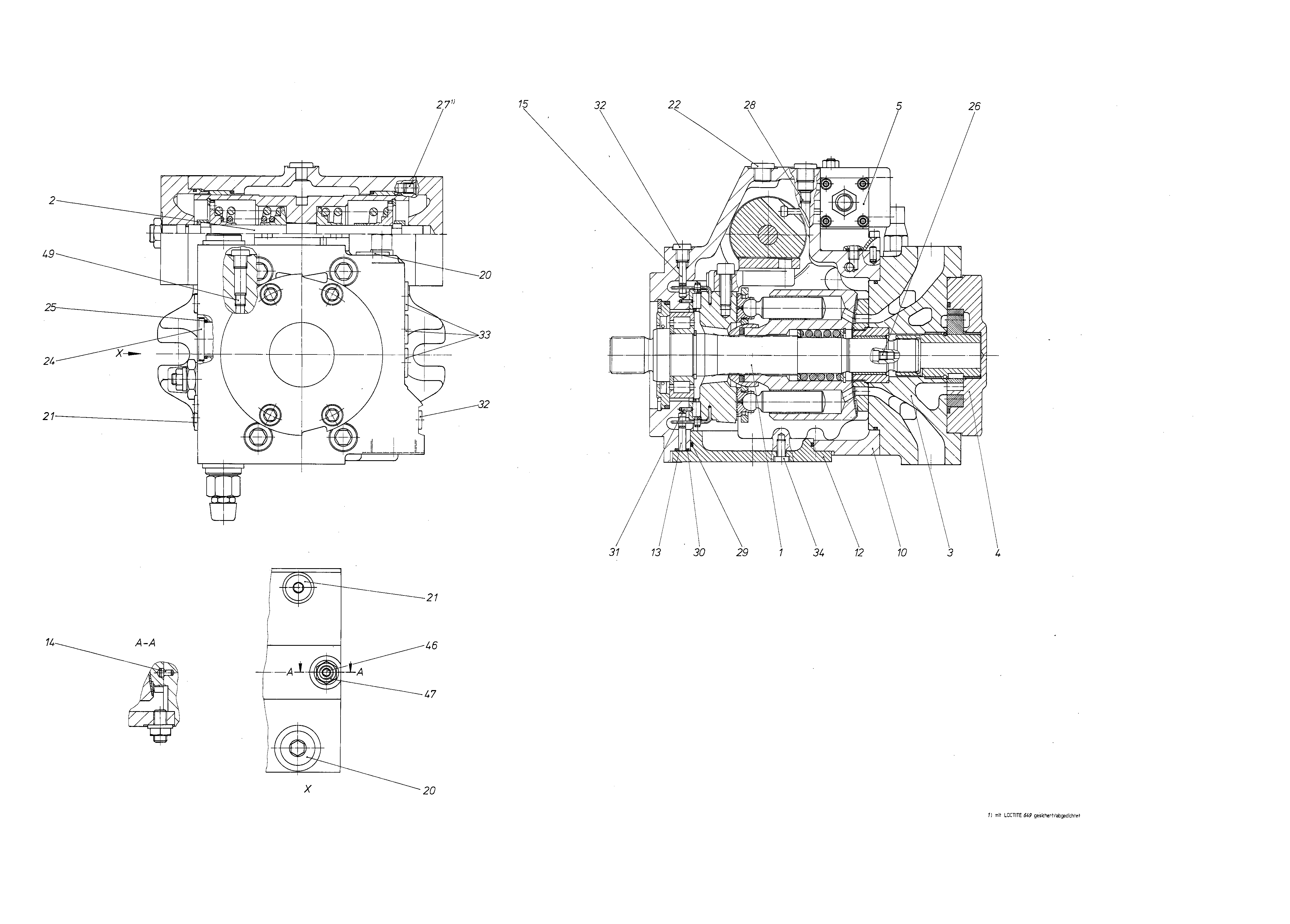

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R909434262 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R909437599 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R909437268 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R909437259 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| 5 | R909602224 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | |
| R909435958 | KORPUS | 1 | ||
| R909435995 | POKRYWA OBUDOWY | 1 | ||
| R909436449 | SWORZEŃ OBROTU | 1 | ||
| 14 | R909405732 | SZTYFT POZYCJONUJĄCY | 1 | |
| R902132712 | SWORZEŃ OBROTU | 1 | ||
| 20 | R909153891 | KOREK GWINTOWANYD | 2 | |
| R909153815 | KOREK GWINTOWANYD | 2 | ||
| R909153816 | KOREK GWINTOWANYD | 3 | ||
| 24 | R909083228 | KOREK GWINTOWANY | 1 | |
| R909086731 | O-RINGD | 1 | ||
| R909153572 | KOREK GWINTOWANY | 1 | ||
| 28 | R909426700 | DYSZA | 2 | |
| R909086547 | O-RINGD | 1 | ||
| R909157989 | PIERŚCIEŃ POCZWÓRNYD | 1 | ||
| 31 | R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | |
| R909151692 | KOREK GWINTOWANYD | 2 | ||
| R909151694 | KOREK GWINTOWANYD | 3 | ||
| R909083034 | ŚRUBA Z ŁBEM WALCOWYM | 8 | ||
| 35 | R909153364 | KOREK GWINTOWANYD | 2 | |
| 46 | R909154982 | SZTYFT GWINTOWANY | 1 | |
| R909087405 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| 49 | R909426706 | DYSZA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 90 | 90 |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Zawór sterujący DA | Bez zaworu sterującego DA | 1 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Wał napędowy | Wał wielowypustowy dla pompy pojedynczej DIN 5480 | Z |
| Kołnierz mocujący | SAE J744 2+4-otworowy | F |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu | 02 |
| Pompa zasilająca | Zintegrowana pompa zasilająca, z napędem przelotowym i bez | F |
| Napęd przelotowy | Bez napędu przelotowego, tylko dla wersji N i F | 00 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie, pośredniego działania 100 … 420 bar z obejściem | 1 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtracja w przewodzie ssawnym pompy zasilającej | S |
