Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG180MSD1/31L-PZD02FXX1D-SR909434053
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG180MSD1/31L-PZD02FXX1D-S, numer materiałowy R909434053. Wielkość nominalna: NG 180. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Odcięcie ciśnienia: odcięcie ciśnienia (D). Zawór sterujący DA: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Wał napędowy: wał wielowypustowy dla pompy pojedynczej DIN 5480 (Z). Kołnierz mocujący: SAE J744 4-otworowy (D). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu (02). Pompa zasilająca: zintegrowana pompa zasilająca, z napędem przelotowym i bez (F). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie, pośredniego działania 100 … 420 bar z obejściem (1). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: filtracja w przewodzie tłocznym pompy zasilającej Przyłącza dla zewnętrznej filtracji obwodu zasilania (Fe i Fa) (D). Wersja standardowa/specjalna: wersja specjalna (-S).
- Numer
- R909434053
- Oznaczenie typu
- A4VG180MSD1/31L-PZD02FXX1D-S
- Grupa
- A4VG 180
- Wydanie
- 06/2020

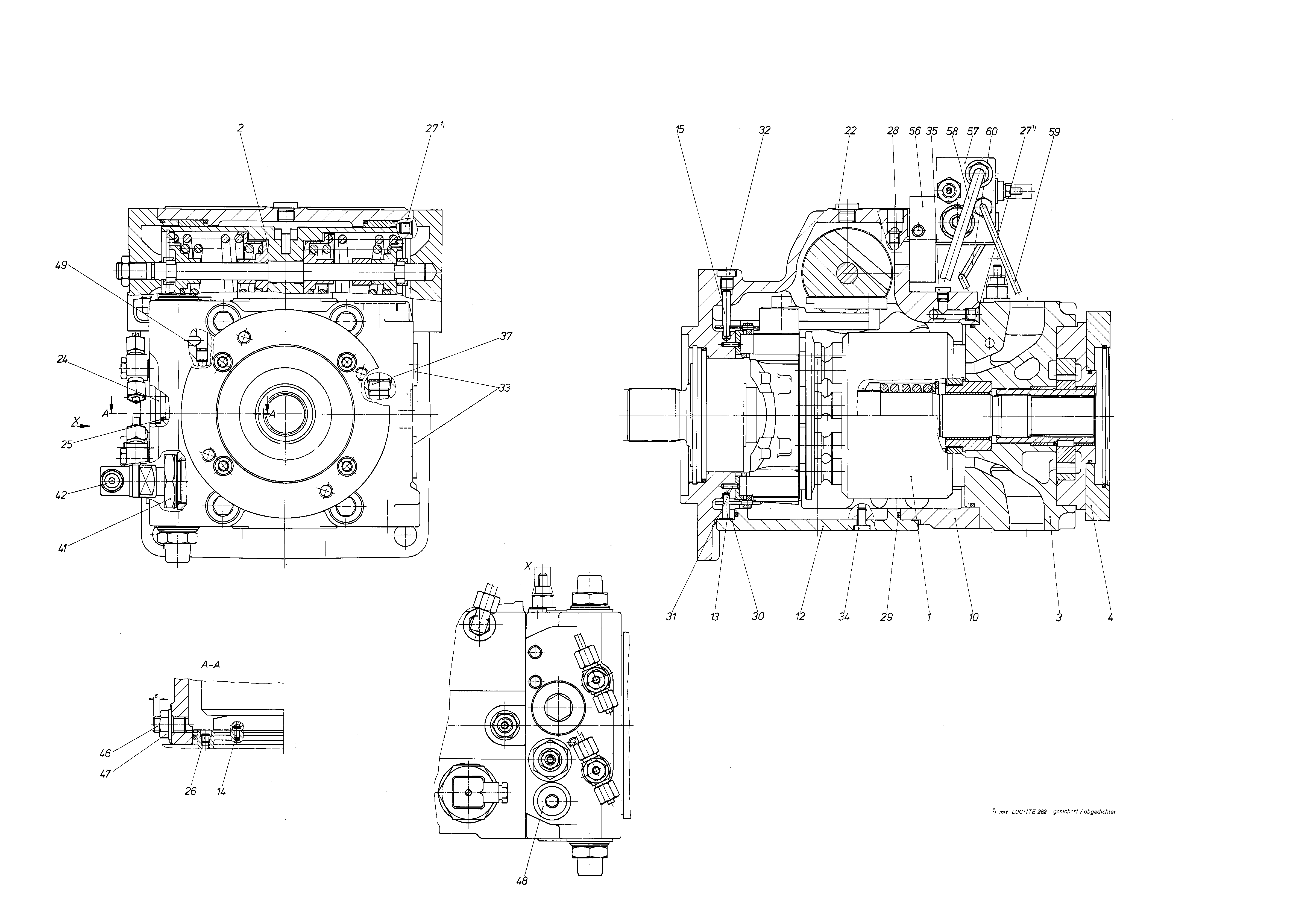

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R909434475 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| 2 | R909437718 | STEROWANIE Lista części podzespołu →L | 1 | |
| R909437703 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R909434054 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R909435244 | KORPUS | 1 | ||
| R909426148 | POKRYWA OBUDOWY | 1 | ||
| 13 | R909426652 | SWORZEŃ OBROTU | 1 | |
| R909405732 | SZTYFT POZYCJONUJĄCY | 1 | ||
| 15 | R902118898 | SWORZEŃ OBROTU | 1 | |
| R909153816 | KOREK GWINTOWANYD | 1 | ||
| R909083229 | KOREK GWINTOWANY | 1 | ||
| 25 | R909085545 | O-RINGD | 1 | |
| R909153572 | KOREK GWINTOWANY | 1 | ||
| 27 | R909831320 | PODWÓJNY KOREK ZRYWANY | 2 | |
| 28 | R909426704 | DYSZA | 2 | |
| R909830461 | O-RINGD | 1 | ||
| R909157348 | PIERŚCIEŃ POCZWÓRNYD | 1 | ||
| 31 | R913016375 | KOŁEK SPRĘŻYNUJĄCY | 2 | |
| R909151692 | KOREK GWINTOWANYD | 1 | ||
| 33 | R909153861 | KOREK GWINTOWANYD | 2 | |
| R909083034 | ŚRUBA Z ŁBEM WALCOWYM | 8 | ||
| 35 | R909153364 | KOREK GWINTOWANYD | 1 | |
| R909156570 | KOREK GWINTOWANY | 1 | ||
| 41 | R902032211 | GWINTOWANY KRÓCIEC REDUKCYJNY Lista części podzespołu →L | 1 | |
| R902601957 | WYŁĄCZNIK ZABEZPIECZAJĄCY | 1 | ||
| R909157393 | SZTYFT GWINTOWANY | 1 | ||
| R909152975 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| R909151694 | KOREK GWINTOWANYD | 1 | ||
| R909426708 | DYSZA | 1 | ||
| 56 | R909433096 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | |
| 57 | R909433131 | ZAWÓR STERUJĄCY MOMENT - CIŚNIENIE Lista części podzespołu →L | 1 | |
| 58 | R909434476 | PRZEWÓD HYDRAULICZNY Lista części podzespołu →L | 1 | |
| R909434477 | PRZEWÓD HYDRAULICZNY Lista części podzespołu →L | 1 | ||
| 60 | R909434478 | PRZEWÓD HYDRAULICZNY Lista części podzespołu →L | 1 | |
| 98 | R902166892 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 180 | 180 |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Zawór sterujący DA | Bez zaworu sterującego DA | 1 |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Wał napędowy | Wał wielowypustowy dla pompy pojedynczej DIN 5480 | Z |
| Kołnierz mocujący | SAE J744 4-otworowy | D |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu | 02 |
| Pompa zasilająca | Zintegrowana pompa zasilająca, z napędem przelotowym i bez | F |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie, pośredniego działania 100 … 420 bar z obejściem | 1 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtracja w przewodzie tłocznym pompy zasilającej Przyłącza dla zewnętrznej filtracji obwodu zasilania (Fe i Fa) | D |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
