Jednostka · POMPA OSIOWO-TŁOKOWA
AA4VG125HD/30R-433411*G*R909433411
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu AA4VG125HD/30R-433411*G*, numer materiałowy R909433411. Wielkość nominalna: NG 125. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Odcięcie ciśnienia: odcięcie ciśnienia z obejściem, nastawa stała, hydrauliczne, mechaniczne (D). Zawór sterujący DA (tylko dla NG110 i 125): bez zaworu sterującego DA (0). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Czujnik ciśnienia: czujniki ciśnienia na przyłączach pomiarowych MA i MB (wysokie ciśnienie) (4).
- Numer
- R909433411
- Oznaczenie typu
- AA4VG125HD/30R-433411*G*
- Grupa
- A4VG 125
- Wydanie
- 03/2020

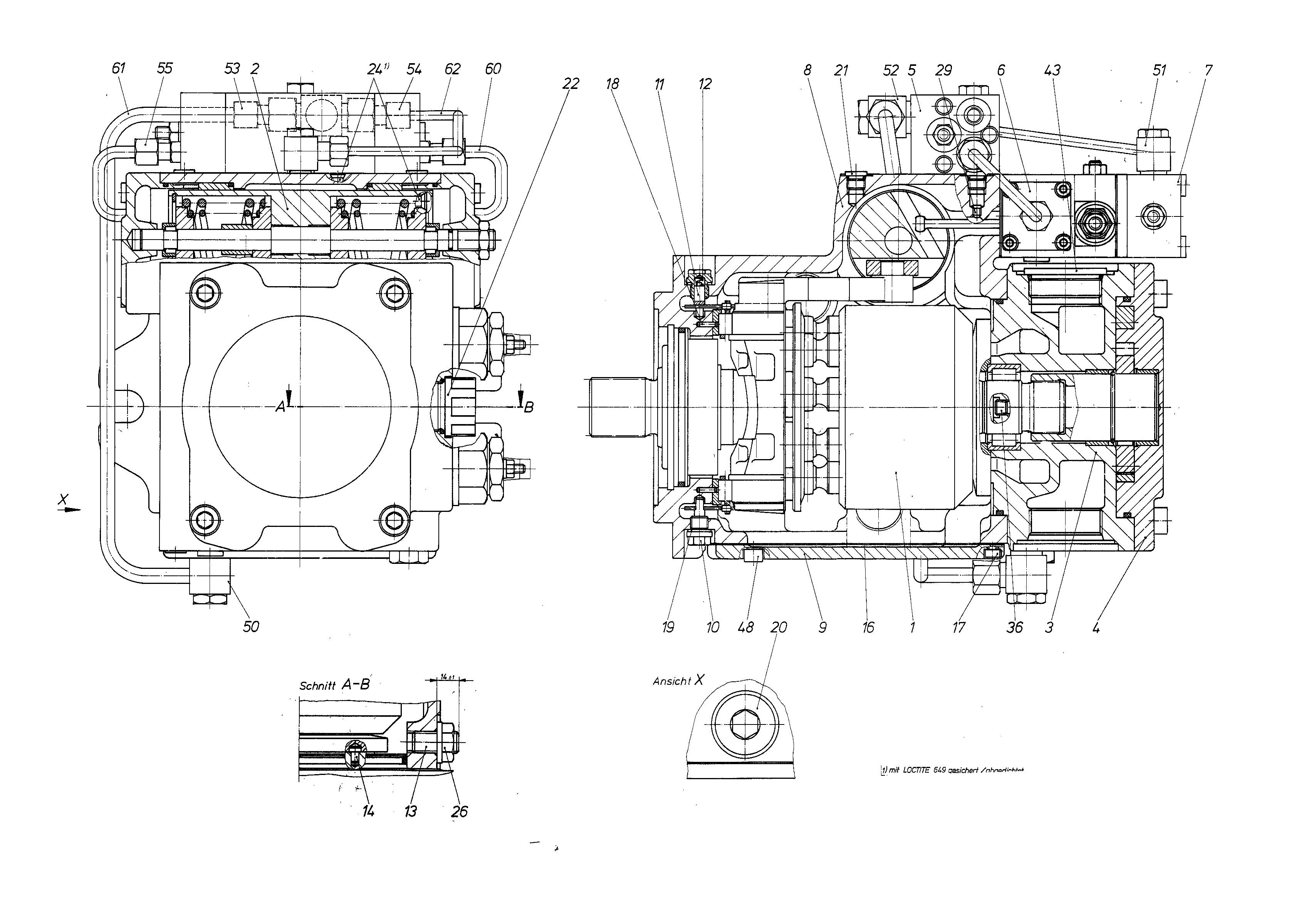

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R909428497 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| 2 | R909422827 | STEROWANIE Lista części podzespołu →L | 1 | |
| 3 | R909433412 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | |
| R909424109 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| 5 | R909433084 | ZAWÓR DOŁĄCZAJĄCY Lista części podzespołu →L | 1 | |
| R909433103 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R909433100 | ELEMENT CZUJNIKOWY Lista części podzespołu →L | 1 | ||
| R909432437 | KORPUS | 1 | ||
| R909430992 | POKRYWA OBUDOWY | 1 | ||
| 10 | R909414228 | KOREK GWINTOWANY | 2 | |
| 11 | R909414227 | SWORZEŃ OBROTU | 2 | |
| R909002380 | SPRĘŻYNA DOCISKOWA | 2 | ||
| 13 | R909157393 | SZTYFT GWINTOWANY | 1 | |
| 14 | R909405732 | SZTYFT POZYCJONUJĄCY | 1 | |
| R909431042 | USZCZELKAD | 1 | ||
| R909083019 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R913016374 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909152726 | PIERŚCIEŃ USZCZELNIAJĄCYD | 2 | ||
| 20 | R909153378 | KOREK GWINTOWANYD | 3 | |
| R909154478 | KOREK GWINTOWANYD | 5 | ||
| R909422926 | ELEMENT BLOKUJĄCY Lista części podzespołu →L | 1 | ||
| 24 | R909831319 | PODWÓJNY KOREK ZRYWANY | 2 | |
| R909152975 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| 29 | R909156493 | DYSZA | 2 | |
| 36 | R909084792 | KOREK GWINTOWANY | 1 | |
| R909157392 | KOREK GWINTOWANYD | 1 | ||
| 48 | R909083036 | ŚRUBA Z ŁBEM WALCOWYM | 10 | |
| R909156779 | ZŁĄCZKA Lista części podzespołu →L | 1 | ||
| 51 | R902034832 | ZŁĄCZKA Lista części podzespołu →L | 1 | |
| 52 | R909087846 | ZŁĄCZKA | 1 | |
| 53 | R909150354 | ZŁĄCZKA | 1 | |
| 54 | R909086542 | ZŁĄCZKA | 1 | |
| R909154578 | ZŁĄCZKA | 4 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 125 | 125 |
| Odcięcie ciśnienia | Odcięcie ciśnienia z obejściem, nastawa stała, hydrauliczne, mechaniczne | D |
| Zawór sterujący DA (tylko dla NG110 i 125) | Bez zaworu sterującego DA | 0 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Czujnik ciśnienia | Czujniki ciśnienia na przyłączach pomiarowych MA i MB (wysokie ciśnienie) | 4 |
