Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG28NVDM1/30L-VSC10K04XX-SR909429345
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG28NVDM1/30L-VSC10K04XX-S, numer materiałowy R909429345. Wielkość nominalna: NG 28. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Odcięcie ciśnienia: odcięcie ciśnienia (D). Mechaniczny ogranicznik skoku: mechaniczny ogranicznik skoku, nastawny z zewnątrz (M). Zawór sterujący DA: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Wał napędowy: wał wielowypustowy dla pompy pojedynczej ANSI B92.1a (S). Kołnierz mocujący: SAE J744 2-otworowy (C). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B po tej samej stronie, z prawej, przyłącze ssawne S u dołu (10). Pompa zasilająca: bez zintegrowanej pompy zasilającej, z napędem przelotowym (K). Napęd przelotowy: kołnierz SAE J744 – Piasta do wału wielowypustowego, 101-2 (B) 1 in 15T 16/32DP (04). Wersja standardowa/specjalna: wersja specjalna (-S).
- Numer
- R909429345
- Oznaczenie typu
- A4VG28NVDM1/30L-VSC10K04XX-S
- Grupa
- A4VG 28
- Wydanie
- 06/2020

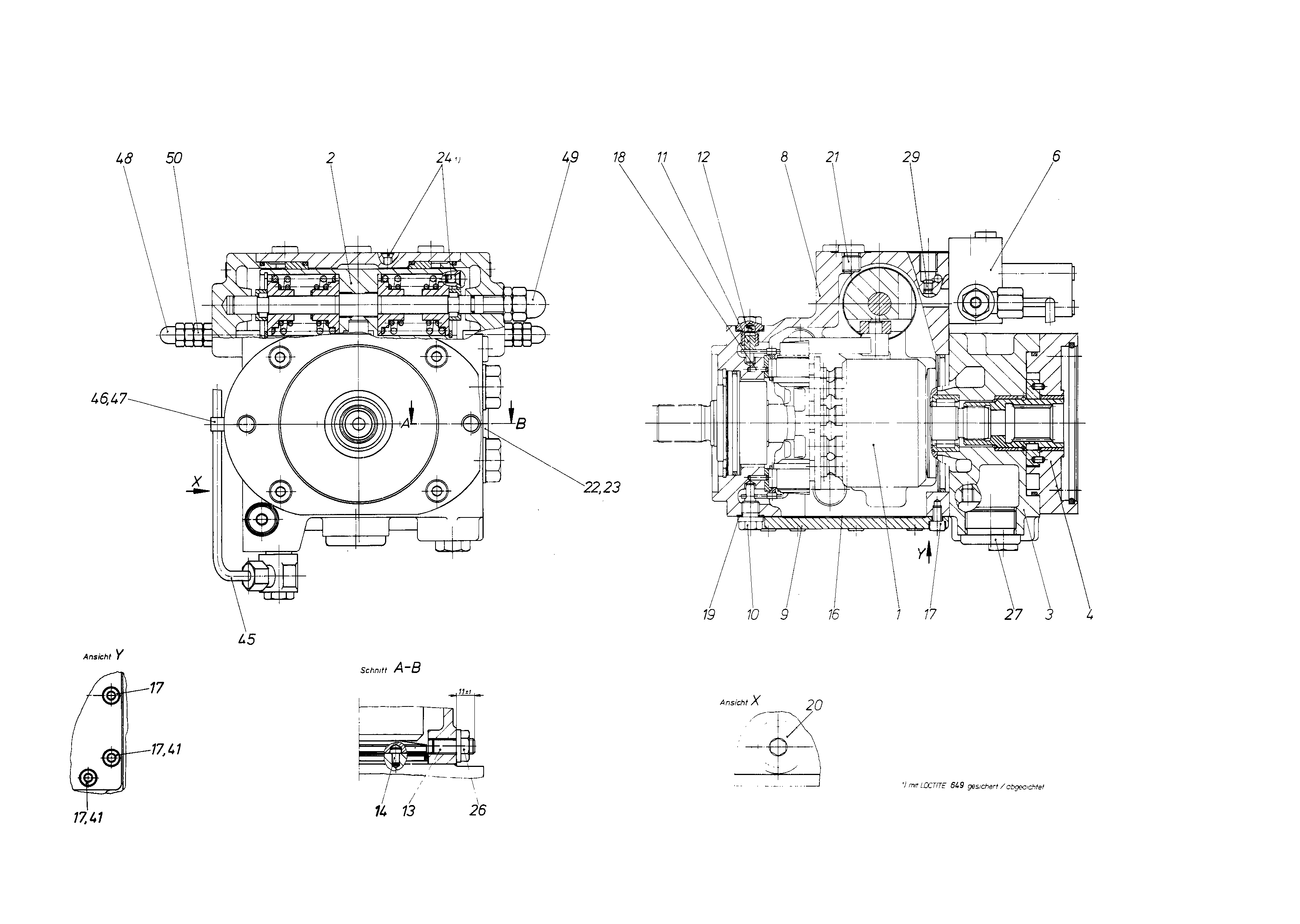

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R909434319 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| 2 | R909434075 | STEROWANIE Lista części podzespołu →L | 1 | |
| 3 | R909429343 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | |
| R909429523 | WSPORNIK NOŚNY Lista części podzespołu →L | 1 | ||
| 6 | R909429656 | ZAWÓR DOŁĄCZAJĄCY Lista części podzespołu →L | 1 | |
| R909426341 | KORPUS | 1 | ||
| 9 | R909426076 | POKRYWA OBUDOWY | 1 | |
| 10 | R909414228 | KOREK GWINTOWANY | 2 | |
| R909449291 | SWORZEŃ OBROTU | 2 | ||
| 13 | R909154981 | SZTYFT GWINTOWANY | 1 | |
| R909405732 | SZTYFT POZYCJONUJĄCY | 1 | ||
| R909435277 | USZCZELKAD | 1 | ||
| R909083018 | ŚRUBA Z ŁBEM WALCOWYM | 11 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909152726 | PIERŚCIEŃ USZCZELNIAJĄCYD | 2 | ||
| R909151694 | KOREK GWINTOWANYD | 3 | ||
| 21 | R909151692 | KOREK GWINTOWANYD | 5 | |
| 22 | R909084400 | KOREK GWINTOWANY | 1 | |
| R909152694 | O-RINGD | 1 | ||
| 24 | R909831318 | PODWÓJNY KOREK ZRYWANY | 2 | |
| R909153271 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| 27 | R909153861 | KOREK GWINTOWANYD | 1 | |
| R909156493 | DYSZA | 2 | ||
| R909152271 | PIERŚCIEŃ USZCZELNIAJĄCYD | 2 | ||
| R909429657 | PRZEWÓD HYDRAULICZNY Lista części podzespołu →L | 1 | ||
| R909157319 | OBEJMA NA RURY | 1 | ||
| R909083001 | ŚRUBA Z ŁBEM WALCOWYM | 1 | ||
| 48 | R909086182 | NAKRĘTKA KOŁPAKOWA | 2 | |
| R909157407 | NAKRĘTKA KOŁPAKOWA | 1 | ||
| R909083612 | NAKRĘTKA SZEŚCIOKĄTNA | 3 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 28 | 28 |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Mechaniczny ogranicznik skoku | Mechaniczny ogranicznik skoku, nastawny z zewnątrz | M |
| Zawór sterujący DA | Bez zaworu sterującego DA | 1 |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Wał napędowy | Wał wielowypustowy dla pompy pojedynczej ANSI B92.1a | S |
| Kołnierz mocujący | SAE J744 2-otworowy | C |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza robocze SAE A i B po tej samej stronie, z prawej, przyłącze ssawne S u dołu | 10 |
| Pompa zasilająca | Bez zintegrowanej pompy zasilającej, z napędem przelotowym | K |
| Napęd przelotowy | Kołnierz SAE J744 – Piasta do wału wielowypustowego, 101-2 (B) 1 in 15T 16/32DP | 04 |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
