Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG180HWD1/31R-PZDO2F001SR909427550
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG180HWD1/31R-PZDO2F001S, numer materiałowy R909427550. Wielkość nominalna: NG 180. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie proporcjonalne hydrauliczne, serwo mechaniczne (HW). Odcięcie ciśnienia: odcięcie ciśnienia (D). Zawór sterujący DA: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Wał napędowy: wał wielowypustowy dla pompy pojedynczej DIN 5480 (Z). Kołnierz mocujący: SAE J744 4-otworowy (D). Pompa zasilająca: zintegrowana pompa zasilająca, z napędem przelotowym i bez (F). Napęd przelotowy: bez napędu przelotowego, tylko dla wersji N i F (00). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie, pośredniego działania 100 … 420 bar z obejściem (1). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: filtracja w przewodzie ssawnym pompy zasilającej (S).
- Numer
- R909427550
- Oznaczenie typu
- A4VG180HWD1/31R-PZDO2F001S
- Grupa
- A4VG 180
- Wydanie
- 06/2020

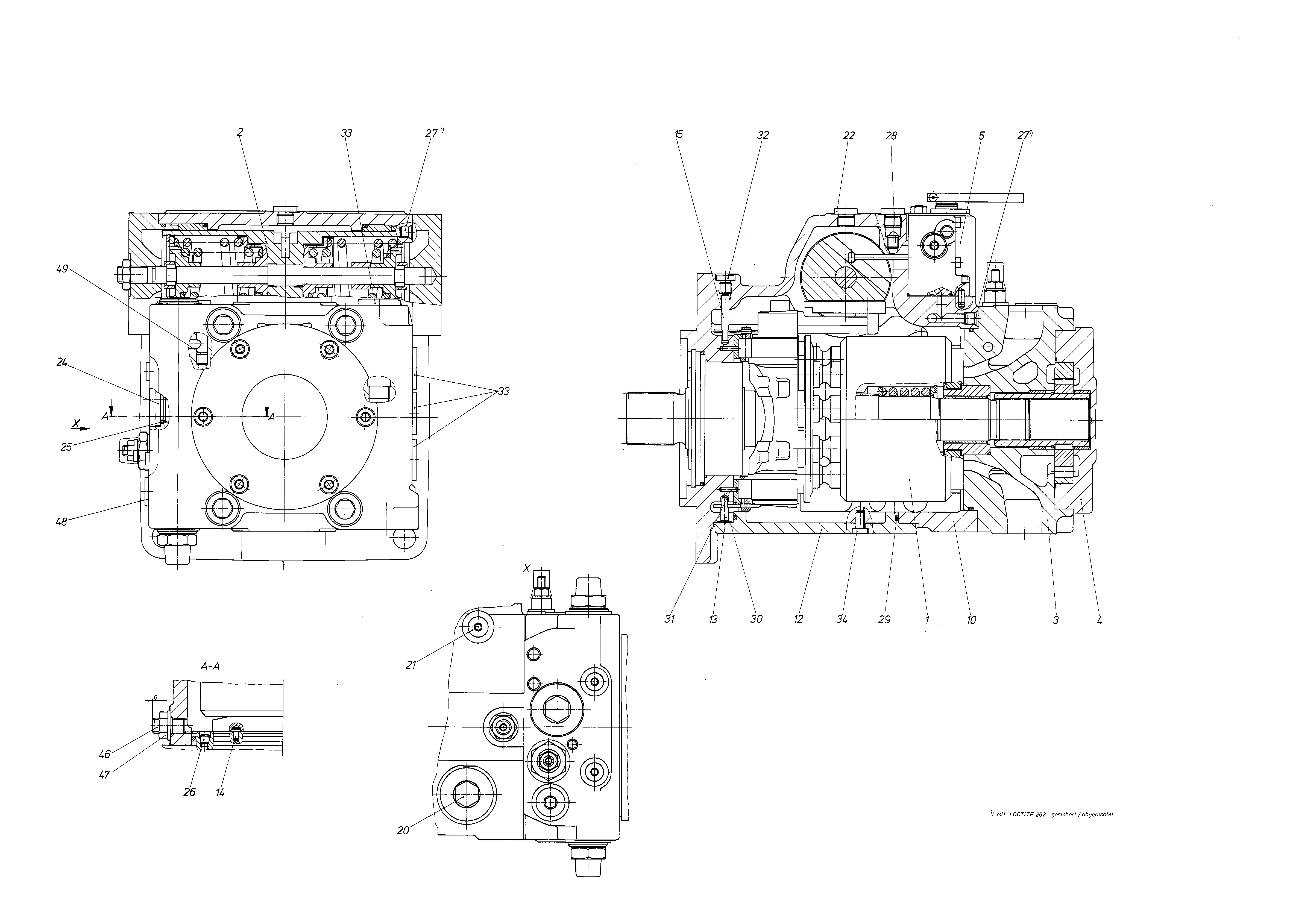

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R909434475 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| 2 | R909437718 | STEROWANIE Lista części podzespołu →L | 1 | |
| R909437703 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R909427203 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| 5 | R909447633 | MODUŁ STERUJĄCY Lista części podzespołu →L | 1 | |
| R909435244 | KORPUS | 1 | ||
| R909426148 | POKRYWA OBUDOWY | 1 | ||
| 13 | R909426652 | SWORZEŃ OBROTU | 1 | |
| R909405732 | SZTYFT POZYCJONUJĄCY | 1 | ||
| 15 | R902118898 | SWORZEŃ OBROTU | 1 | |
| R909153862 | KOREK GWINTOWANYD | 1 | ||
| 21 | R909151979 | KOREK GWINTOWANYD | 1 | |
| R909153816 | KOREK GWINTOWANYD | 3 | ||
| R909083229 | KOREK GWINTOWANY | 1 | ||
| R909085545 | O-RINGD | 1 | ||
| R909153572 | KOREK GWINTOWANY | 1 | ||
| 27 | R909831320 | PODWÓJNY KOREK ZRYWANY | 2 | |
| R909426703 | DYSZA | 2 | ||
| R909830461 | O-RINGD | 1 | ||
| R909157348 | PIERŚCIEŃ POCZWÓRNYD | 1 | ||
| R913016375 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909151692 | KOREK GWINTOWANYD | 1 | ||
| R909153861 | KOREK GWINTOWANYD | 4 | ||
| R909083034 | ŚRUBA Z ŁBEM WALCOWYM | 8 | ||
| R909157393 | SZTYFT GWINTOWANY | 1 | ||
| R909152975 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| R909151694 | KOREK GWINTOWANYD | 1 | ||
| R909426708 | DYSZA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 180 | 180 |
| Regulator | Sterowanie proporcjonalne hydrauliczne, serwo mechaniczne | HW |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Zawór sterujący DA | Bez zaworu sterującego DA | 1 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Wał napędowy | Wał wielowypustowy dla pompy pojedynczej DIN 5480 | Z |
| Kołnierz mocujący | SAE J744 4-otworowy | D |
| Pompa zasilająca | Zintegrowana pompa zasilająca, z napędem przelotowym i bez | F |
| Napęd przelotowy | Bez napędu przelotowego, tylko dla wersji N i F | 00 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie, pośredniego działania 100 … 420 bar z obejściem | 1 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtracja w przewodzie ssawnym pompy zasilającej | S |
