Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG28HW1/30R-427158*G*R909427158
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG28HW1/30R-427158*G*, numer materiałowy R909427158. Wielkość nominalna: NG 28. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5800 psi (400 bar), ciśnienie maksymalne 6500 psi (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie proporcjonalne hydrauliczne, serwo mechaniczne (HW). Zawór sterujący DA: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie, pośredniego działania 1450 do 6100 psi z obejściem (100 do 420 bar) (1).
- Numer
- R909427158
- Oznaczenie typu
- A4VG28HW1/30R-427158*G*
- Grupa
- A4VG 28
- Wydanie
- 06/2020

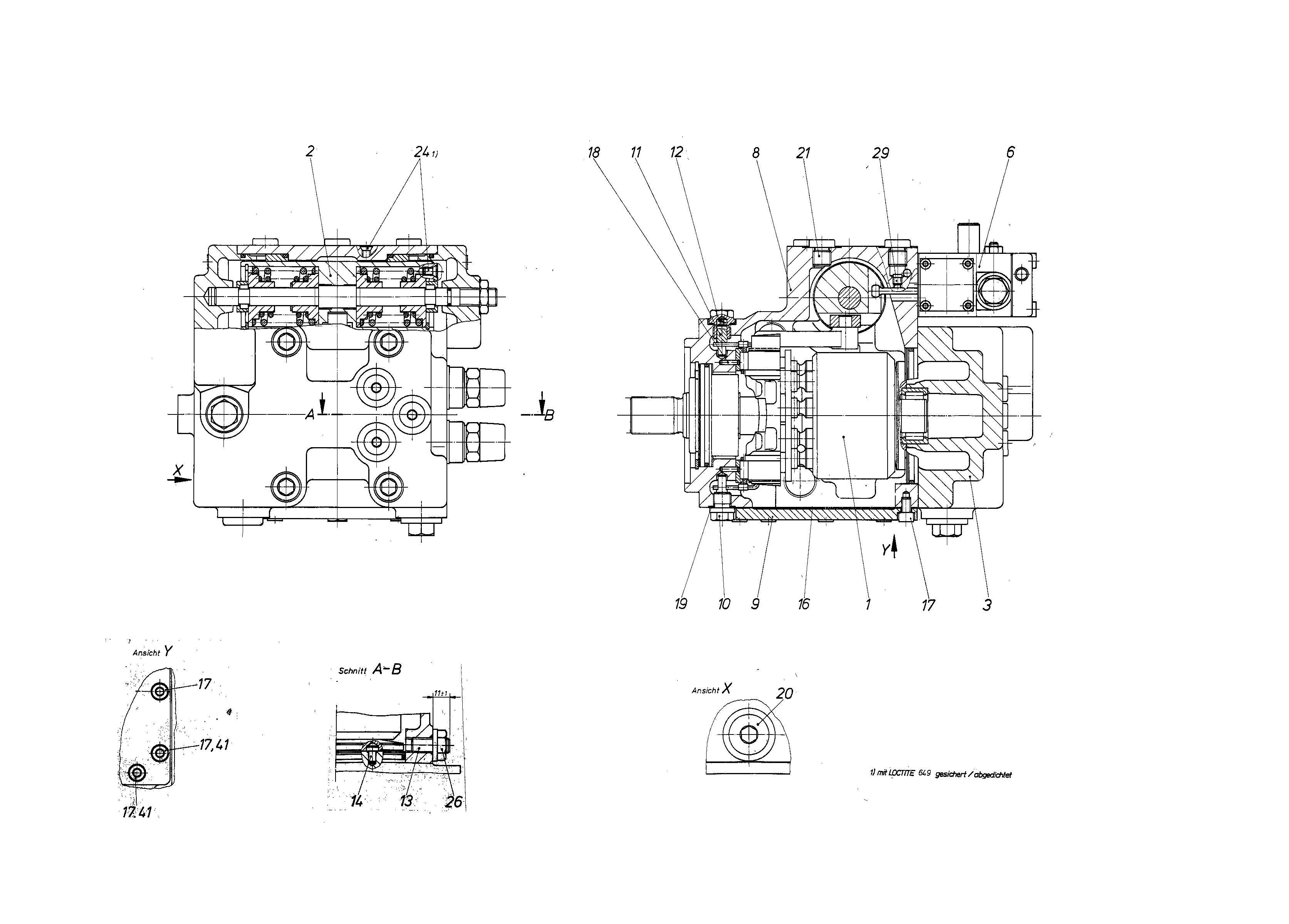

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R909434314 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| 2 | R909600897 | STEROWANIE Lista części podzespołu →L | 1 | |
| R909427145 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| 6 | R909600942 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | |
| R909426341 | KORPUS | 1 | ||
| 9 | R909426076 | POKRYWA OBUDOWY | 1 | |
| 10 | R909414228 | KOREK GWINTOWANY | 2 | |
| 11 | R909414227 | SWORZEŃ OBROTU | 2 | |
| R909002380 | SPRĘŻYNA DOCISKOWA | 2 | ||
| 13 | R909154981 | SZTYFT GWINTOWANY | 1 | |
| R909405732 | SZTYFT POZYCJONUJĄCY | 1 | ||
| R909422105 | USZCZELKAD | 1 | ||
| R909083018 | ŚRUBA Z ŁBEM WALCOWYM | 11 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909152726 | PIERŚCIEŃ USZCZELNIAJĄCYD | 2 | ||
| R909151694 | KOREK GWINTOWANYD | 3 | ||
| 21 | R909151692 | KOREK GWINTOWANYD | 5 | |
| 24 | R909831318 | PODWÓJNY KOREK ZRYWANY | 2 | |
| R909153271 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| 29 | R909156494 | DYSZA | 2 | |
| R909084302 | PIERŚCIEŃ USZCZELNIAJĄCYD | 2 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5800 psi (400 bar), ciśnienie maksymalne 6500 psi | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 28 | 28 |
| Regulator | Sterowanie proporcjonalne hydrauliczne, serwo mechaniczne | HW |
| Zawór sterujący DA | Bez zaworu sterującego DA | 1 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie, pośredniego działania 1450 do 6100 psi z obejściem (100 do 420 bar) | 1 |
