Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG28HW1/30R-PZC10N001E-SR909424383
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG28HW1/30R-PZC10N001E-S, numer materiałowy R909424383. Wielkość nominalna: NG 28. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie proporcjonalne hydrauliczne, serwo mechaniczne (HW). Zawór sterujący DA: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Wał napędowy: wał wielowypustowy dla pompy pojedynczej DIN 5480 (Z). Kołnierz mocujący: SAE J744 2-otworowy (C). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B po tej samej stronie, z prawej, przyłącze ssawne S u dołu (10). Pompa zasilająca: bez zintegrowanej pompy zasilającej, bez napędu przelotowego (N). Napęd przelotowy: bez napędu przelotowego, tylko dla wersji N i F (00). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie, pośredniego działania 100 … 420 bar z obejściem (1). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: zewnętrzne zasilanie ciśnieniem zasilania (wersja bez zintegrowanej pompy zasilającej – N00, K...) (E). Wersja standardowa/specjalna: wersja specjalna (-S).
- Numer
- R909424383
- Oznaczenie typu
- A4VG28HW1/30R-PZC10N001E-S
- Grupa
- A4VG 28
- Wydanie
- 06/2020

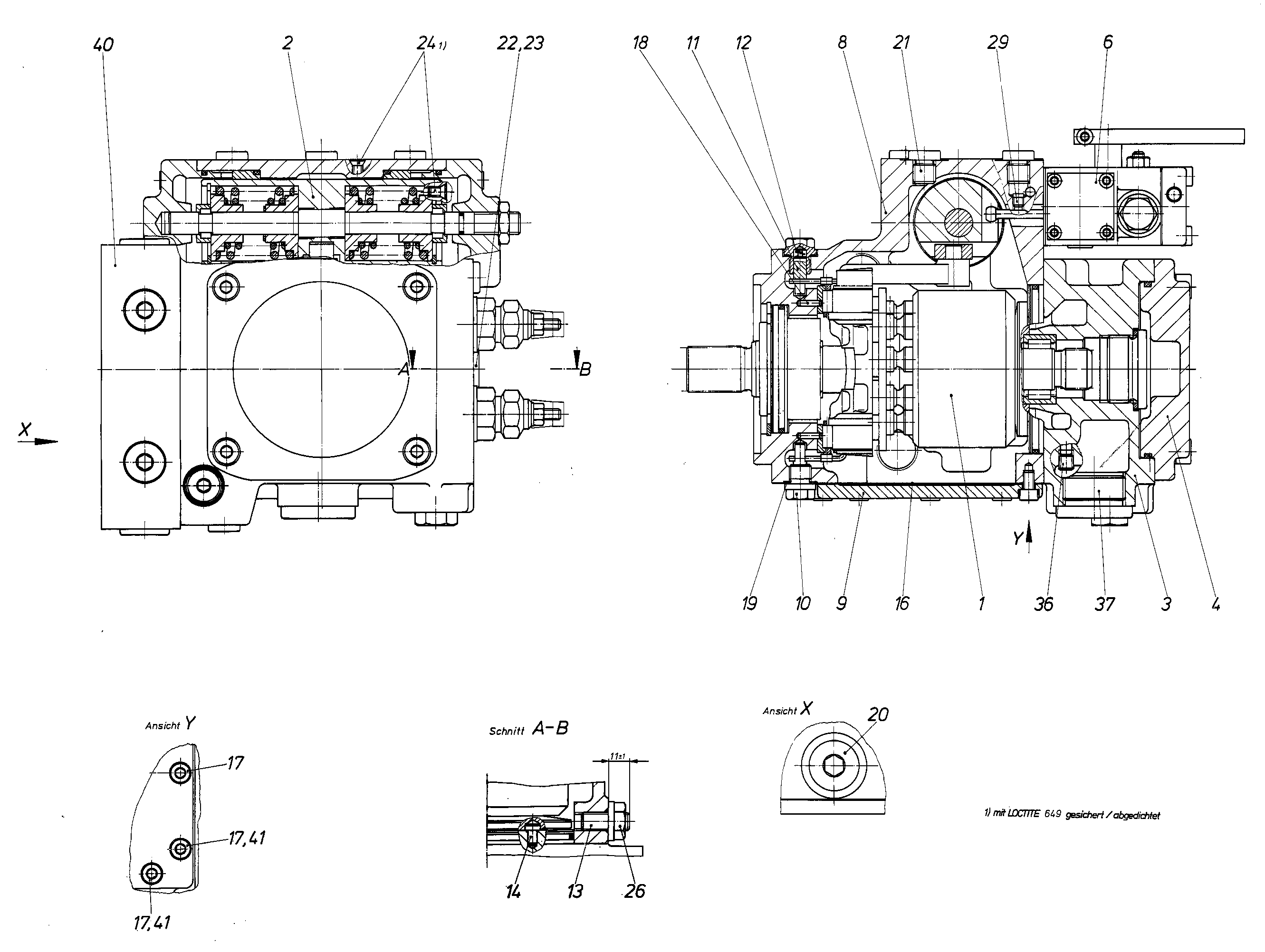

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R909434318 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R909600897 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R909441387 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R909600948 | MODUŁ STERUJĄCY Lista części podzespołu →L | 1 | ||
| R909426341 | KORPUS | 1 | ||
| R909426076 | POKRYWA OBUDOWY | 1 | ||
| R909414228 | KOREK GWINTOWANY | 2 | ||
| R909449291 | SWORZEŃ OBROTU | 2 | ||
| R909154981 | SZTYFT GWINTOWANY | 1 | ||
| R909405732 | SZTYFT POZYCJONUJĄCY | 1 | ||
| R909422105 | USZCZELKAD | 1 | ||
| R909083018 | ŚRUBA Z ŁBEM WALCOWYM | 11 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909152726 | PIERŚCIEŃ USZCZELNIAJĄCYD | 2 | ||
| R909151694 | KOREK GWINTOWANYD | 3 | ||
| R909151692 | KOREK GWINTOWANYD | 5 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 2 | ||
| R909153271 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| R909156494 | DYSZA | 2 | ||
| R909423148 | ZAWÓR PRZEPŁUKIWANIA Lista części podzespołu →L | 1 | ||
| R909084302 | PIERŚCIEŃ USZCZELNIAJĄCYD | 2 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 28 | 28 |
| Regulator | Sterowanie proporcjonalne hydrauliczne, serwo mechaniczne | HW |
| Zawór sterujący DA | Bez zaworu sterującego DA | 1 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Wał napędowy | Wał wielowypustowy dla pompy pojedynczej DIN 5480 | Z |
| Kołnierz mocujący | SAE J744 2-otworowy | C |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza robocze SAE A i B po tej samej stronie, z prawej, przyłącze ssawne S u dołu | 10 |
| Pompa zasilająca | Bez zintegrowanej pompy zasilającej, bez napędu przelotowego | N |
| Napęd przelotowy | Bez napędu przelotowego, tylko dla wersji N i F | 00 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie, pośredniego działania 100 … 420 bar z obejściem | 1 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Zewnętrzne zasilanie ciśnieniem zasilania (wersja bez zintegrowanej pompy zasilającej – N00, K...) | E |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
