Jednostka · SILNIK TŁOKOWY OSIOWY
AL A6V M 500 HA2T /63W2-VZH157F A-SO158R902564067
Silnik osiowy wielotłoczkowy Bosch Rexroth seria A6VM, kod typu ALA6VM500HA2T/63W2-VZH157FA-SO158, numer materiałowy R902564067. Wielkość nominalna: NG 500. Jednostka osiowa wielotłoczkowa: konstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczej (A6V). Tryb pracy: silnik (M). Regulator: regulacja automatyczna zależna od wysokiego ciśnienia z przyrostem ciśnienia Δp = 100 bar (HA2). Nadsterowanie (tylko dla HA): nadsterowanie hydrauliczne, sterowane zdalnie, proporcjonalne (T). Kierunek obrotów: patrząc na wał napędowy zmienny (W). Zakresy nastawy objętości roboczej: vg min > 0.4 Vg max do 0.8 Vg max Vg max = Vg max do 0.8 Vg max (2). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy DIN 5480 (Z). Kołnierz mocujący: ISO 3019-2 8-otworowy (H). Przyłącza robocze: przyłącza robocze SAE A i B z boku, naprzeciwległe + z tyłu, zamontowany zawór płuczący i zawór ciśnienia zasilania 7 (157). Początek regulacji: przy Vg min (standard dla HA) (A). Wersja standardowa/specjalna: wersja specjalna (-S). Wykonanie specjalne nr 158.
- Numer
- R902564067
- Oznaczenie typu
- AL A6V M 500 HA2T /63W2-VZH157F A-SO158
- Grupa
- A6VM 500
- Wydanie
- 06/2020

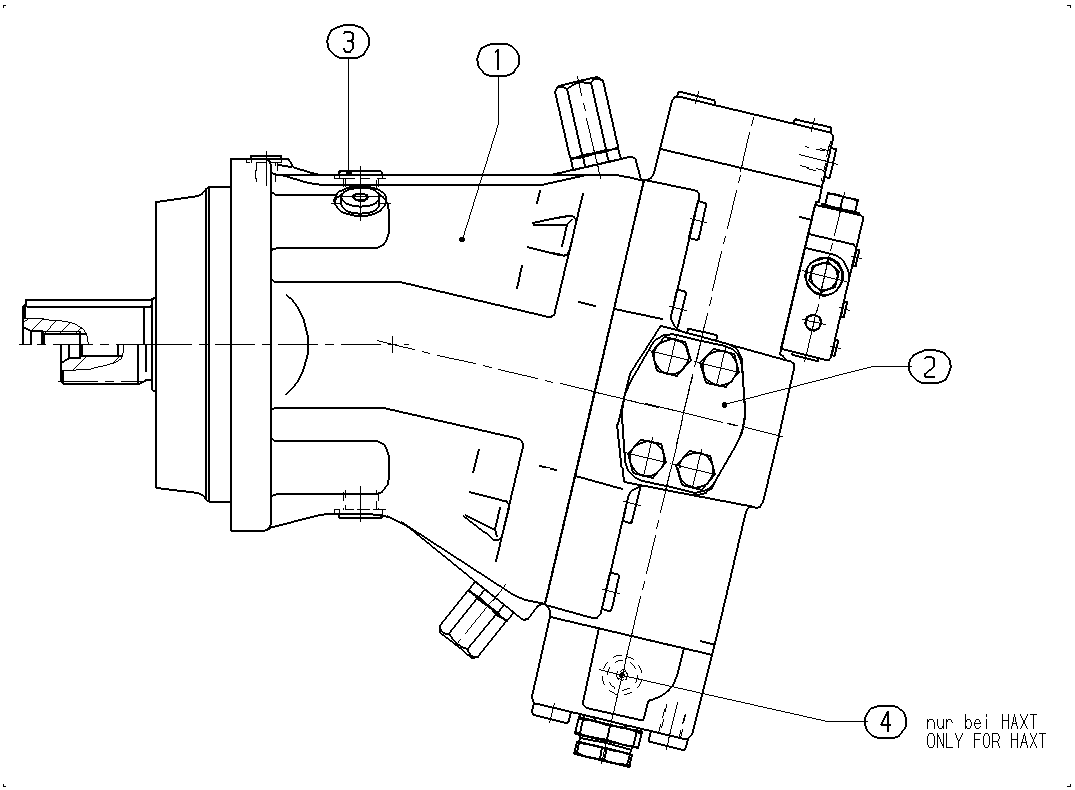

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902564068 | SILNIK TŁOKOWY OSIOWY Lista części podzespołu →L | 1 | ||
| R902400588 | POKRYWA KOŁNIERZA | 4 | ||
| R902602013 | ŚRUBA USZCZELNIAJĄCA | 1 | ||
| R902602008 | ŚRUBA USZCZELNIAJĄCA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczej | A6V |
| Tryb pracy | Silnik | M |
| Wielkość (NG) | 500 | 500 |
| Regulator | Regulacja automatyczna zależna od wysokiego ciśnienia z przyrostem ciśnienia Δp = 100 bar | HA2 |
| Nadsterowanie (tylko dla HA) | Nadsterowanie hydrauliczne, sterowane zdalnie, proporcjonalne | T |
| Seria | Seria 6, indeks 3 | 63 |
| Kierunek obrotów | Patrząc na wał napędowy zmienny | W |
| Zakresy nastawy objętości roboczej | Vg min > 0.4 Vg max do 0.8 Vg max Vg max = Vg max do 0.8 Vg max | 2 |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy DIN 5480 | Z |
| Kołnierz mocujący | ISO 3019-2 8-otworowy | H |
| Przyłącza robocze | Przyłącza robocze SAE A i B z boku, naprzeciwległe + z tyłu, zamontowany zawór płuczący i zawór ciśnienia zasilania 7 | 157 |
| Początek regulacji | Przy Vg min (standard dla HA) | A |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
