Jednostka · ZESPÓŁ PODSTAWY
G A10V O 45 OV /31L-VSC12N00 -S1950R902556984
Jednostka podstawowa Bosch Rexroth seria A10VO, kod typu GA10VO45OV/31L-VSC12N00-S1950, numer materiałowy R902556984. Wielkość nominalna: NG 45. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy W lewo (L). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy, wał standardowy ISO 3019-1. (S). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze metryczne, gwint mocujący metryczny; z boku u góry i u dołu. Dla napędu przelotowego (12). Napęd przelotowy: bez napędu przelotowego (N00). Wykonanie specjalne nr 1950.
- Numer
- R902556984
- Oznaczenie typu
- G A10V O 45 OV /31L-VSC12N00 -S1950
- Grupa
- A10VO 45
- Wydanie
- 06/2020

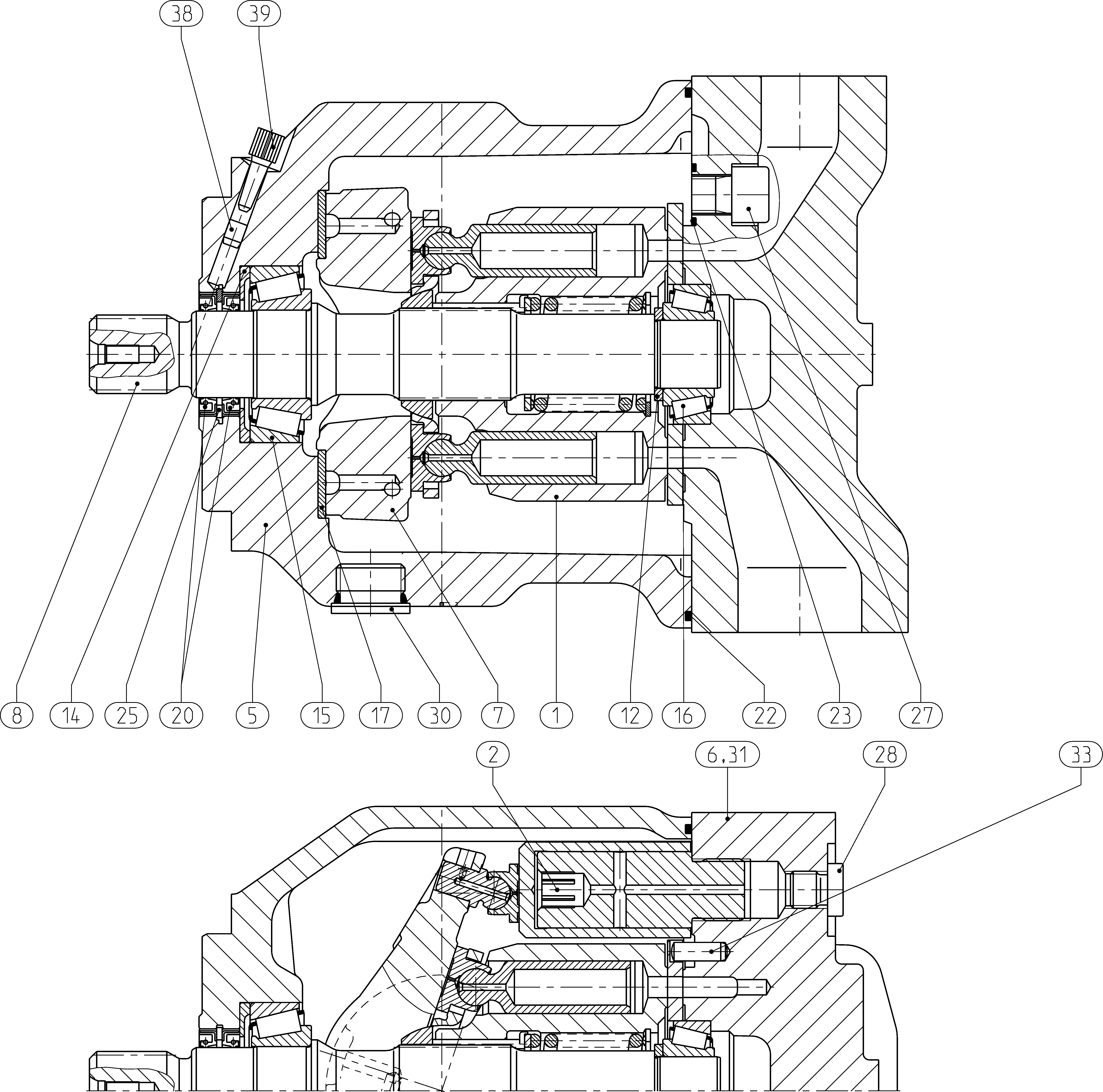

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902435270 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910910852 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902546039 | OBUDOWA POMPY | 1 | ||
| R910985670 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R910961026 | PŁYTA WYCHYLNA | 1 | ||
| R902464913 | WAŁ NAPĘDOWY | 1 | ||
| R910938955 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910987963 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | ||
| R910704946 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910704954 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910900198 | OSŁONA ŁOŻYSKA | 2 | ||
| R910793671 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 2 | ||
| R910793698 | O-RINGD | 1 | ||
| R913052111 | R-PIERŚCIEŃ OKRĄGŁYD | 4 | ||
| R902403814 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910220264 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909156650 | KOREK GWINTOWANYD | 2 | ||
| R910967343 | KOREK GWINTOWANYD | 1 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | ||
| R902533908 | SZTYFT PROSTY | 1 | ||
| R910970159 | ZATYCZKA | 1 | ||
| R910973909 | KOREK ZABEZPIECZAJĄCY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 45 | 45 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W lewo | L |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy, wał standardowy ISO 3019-1. | S |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze metryczne, gwint mocujący metryczny; z boku u góry i u dołu. Dla napędu przelotowego | 12 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
