Jednostka · ZESPÓŁ PODSTAWY
G A10VZO 71 OV /10R-VSD12N00 -S4823*PT*R902556077
Jednostka podstawowa Bosch Rexroth seria A10FZO, kod typu GA10VZO71OV/10R-VSD12N00-S4823*PT*, numer materiałowy R902556077. Wielkość nominalna: NG 71. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej (A10V). Obszar zastosowania: napędy o zmiennej prędkości obrotowej (Z). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów 003: patrząc na wał napędowy w prawo (R). Materiał uszczelnień 003: FKM (kauczuk fluorowy) (V). Wał napędowy 003: wał wielowypustowy, wał standardowy ISO 3019-1 (S). Kołnierz mocujący 003: wg ISO 3019-1 (SAE) 4-otworowy (D). Napęd przelotowy 003: bez napędu przelotowego, tylko płyty przyłączeniowe 12 i 14 (N). Złącze elektromagnesów 003: bez, z regulatorami hydraulicznymi (0).
- Numer
- R902556077
- Oznaczenie typu
- G A10VZO 71 OV /10R-VSD12N00 -S4823*PT*
- Grupa
- A10VZO 71
- Wydanie
- 06/2020

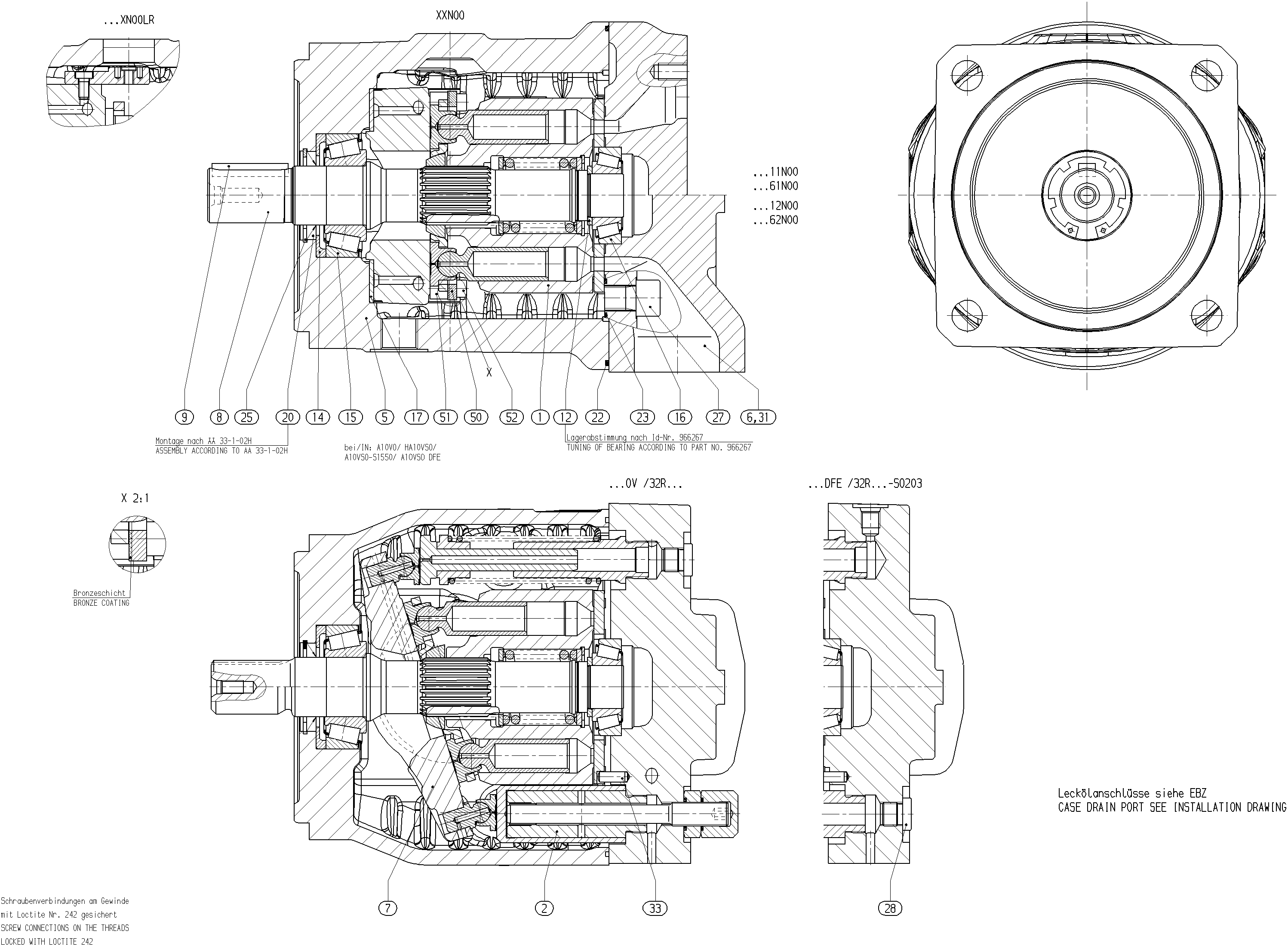

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902552263 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902556078 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902448754 | OBUDOWA POMPY | 1 | ||
| R902557395 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R902454600 | PŁYTA WYCHYLNA | 1 | ||
| R902453967 | WAŁ NAPĘDOWY | 1 | ||
| R910939005 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910987843 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | ||
| R910720224 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910720232 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910902777 | OSŁONA ŁOŻYSKA | 2 | ||
| R909831661 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R910764728 | O-RINGD | 1 | ||
| R913052117 | R-PIERŚCIEŃ OKRĄGŁYD | 4 | ||
| R910941918 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910110272 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909831319 | PODWÓJNY KOREK ZRYWANY | 1 | ||
| R902533908 | SZTYFT PROSTY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej | A10V |
| Obszar zastosowania | Napędy o zmiennej prędkości obrotowej | Z |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 71 | 71 |
| Seria | Seria 1, indeks 0 | 10 |
| Kierunek obrotów 003 | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień 003 | FKM (kauczuk fluorowy) | V |
| Wał napędowy 003 | Wał wielowypustowy, wał standardowy ISO 3019-1 | S |
| Kołnierz mocujący 003 | Wg ISO 3019-1 (SAE) 4-otworowy | D |
| Napęd przelotowy 003 | Bez napędu przelotowego, tylko płyty przyłączeniowe 12 i 14 | N |
| Złącze elektromagnesów 003 | Bez, z regulatorami hydraulicznymi | 0 |
