Jednostka · ZESPÓŁ PODSTAWY
GAA4VSG180M/30R-PSD60K07R902553848
Jednostka podstawowa Bosch Rexroth seria A4VSG, kod typu GAA4VSG180M/30R-PSD60K07, numer materiałowy R902553848. Wielkość nominalna: NG 180. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5100 psi SAE (350 bar), ciśnienie maksymalne 5800 psi (400 bar) (AA4VS). Tryb pracy: pompa, obieg zamknięty (G). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Wał napędowy: wał wielowypustowy ISO 3019-1 (S). Kołnierz mocujący: zgodnie z ISO 3019-1 SAE 4-otworowy (D). Przyłącza robocze: przyłącza kołnierzowe SAE A i B, gwint mocujący UNC po tej samej stronie, metryczny gwint mocujący (60). Napędy przelotowe: 127-2 (C) 1 1/4 in 14T 12/24DP (K07).
- Numer
- R902553848
- Oznaczenie typu
- GAA4VSG180M/30R-PSD60K07
- Grupa
- A4VSG 180
- Wydanie
- 06/2020

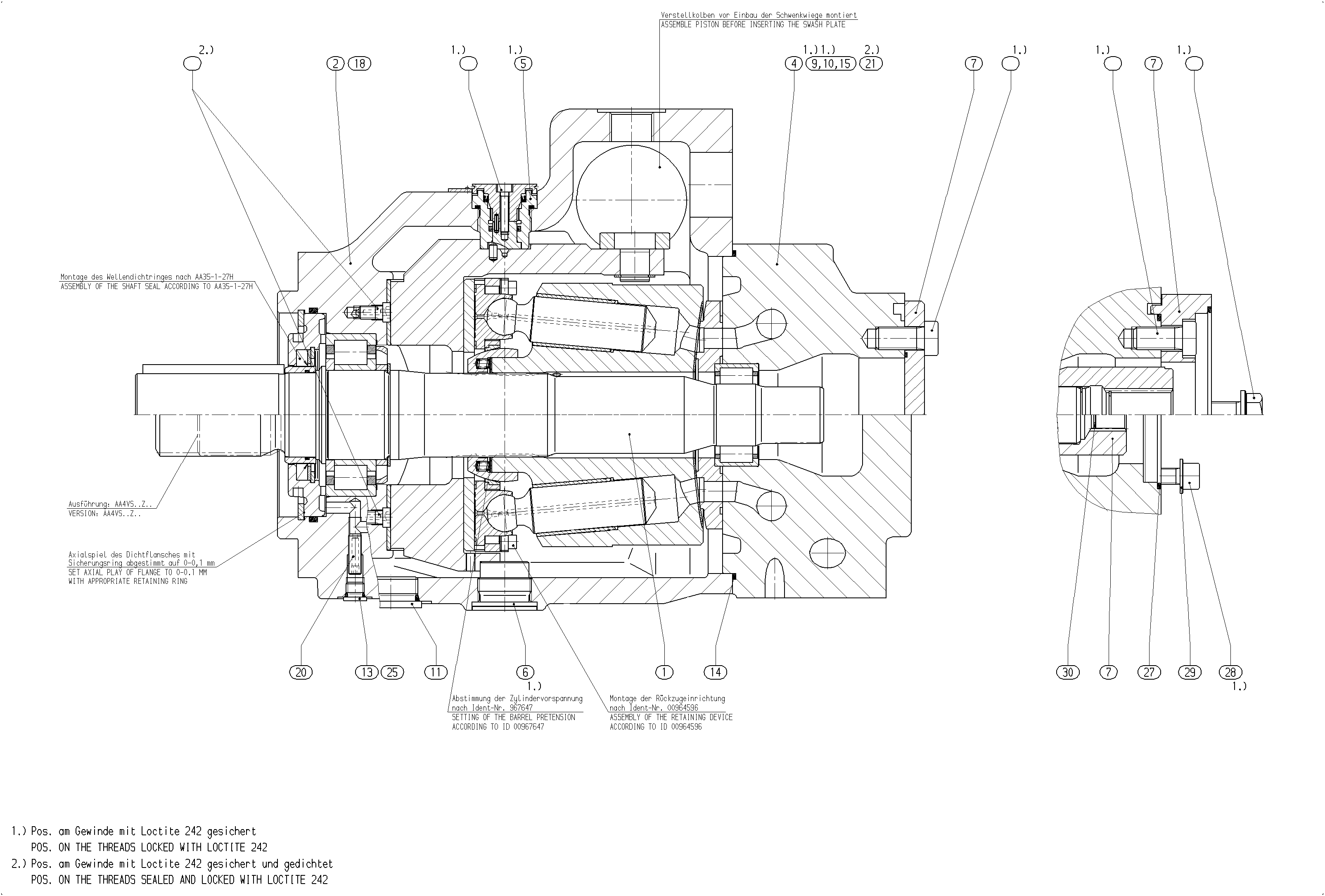

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902412630 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910998681 | OBUDOWA POMPY | 1 | ||
| R902412646 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R910993575 | URZĄDZENIE WSKAZUJĄCE Lista części podzespołu →L | 1 | ||
| R910798355 | ŚRUBA DWUSTRONNA Lista części podzespołu →L | 1 | ||
| R910984099 | ZESTAW PRZYŁĄCZENIOWY Lista części podzespołu →L | 1 | ||
| R910513016 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R910209228 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R910932817 | KOREK GWINTOWANYD | 3 | ||
| R909154478 | KOREK GWINTOWANYD | 1 | ||
| R910928484 | O-RINGD | 1 | ||
| R910942134 | R-PIERŚCIEŃ OKRĄGŁYD | 1 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 2 | ||
| R910995345 | ŚRUBA PRZEPUSTNICY | 1 | ||
| R910922276 | DYSZA | 1 | ||
| R910979852 | TABLICZKA WZORCOWA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5100 psi SAE (350 bar), ciśnienie maksymalne 5800 psi (400 bar) | AA4VS |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 180 | 180 |
| Seria | Seria 3, indeks 0 | 30 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Wał napędowy | Wał wielowypustowy ISO 3019-1 | S |
| Kołnierz mocujący | Zgodnie z ISO 3019-1 SAE 4-otworowy | D |
| Przyłącza robocze | Przyłącza kołnierzowe SAE A i B, gwint mocujący UNC po tej samej stronie, metryczny gwint mocujący | 60 |
| Napędy przelotowe | 127-2 (C) 1 1/4 in 14T 12/24DP | K07 |
