Jednostka · ZESPÓŁ PODSTAWY
G A10VWO 45 OV/52W-VSC64N00 -S3386R902551213
Jednostka podstawowa Bosch Rexroth seria A10VWO, kod typu GA10VWO45OV/52W-VSC64N00-S3386, numer materiałowy R902551213. Wielkość nominalna: NG 45. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar, ciśnienie maksymalne 280 bar (A10VW). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy dwukierunkowy (W). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy, wał standardowy wg ISO 3019-1 (S). Kołnierz mocujący: ISO 3019-1 2-otworowy (C). Przyłącza robocze: przyłącza gwintowane gwint UN (ISO 11926) z tyłu (64).
- Numer
- R902551213
- Oznaczenie typu
- G A10VWO 45 OV/52W-VSC64N00 -S3386
- Grupa
- A10VWO 45
- Wydanie
- 06/2020

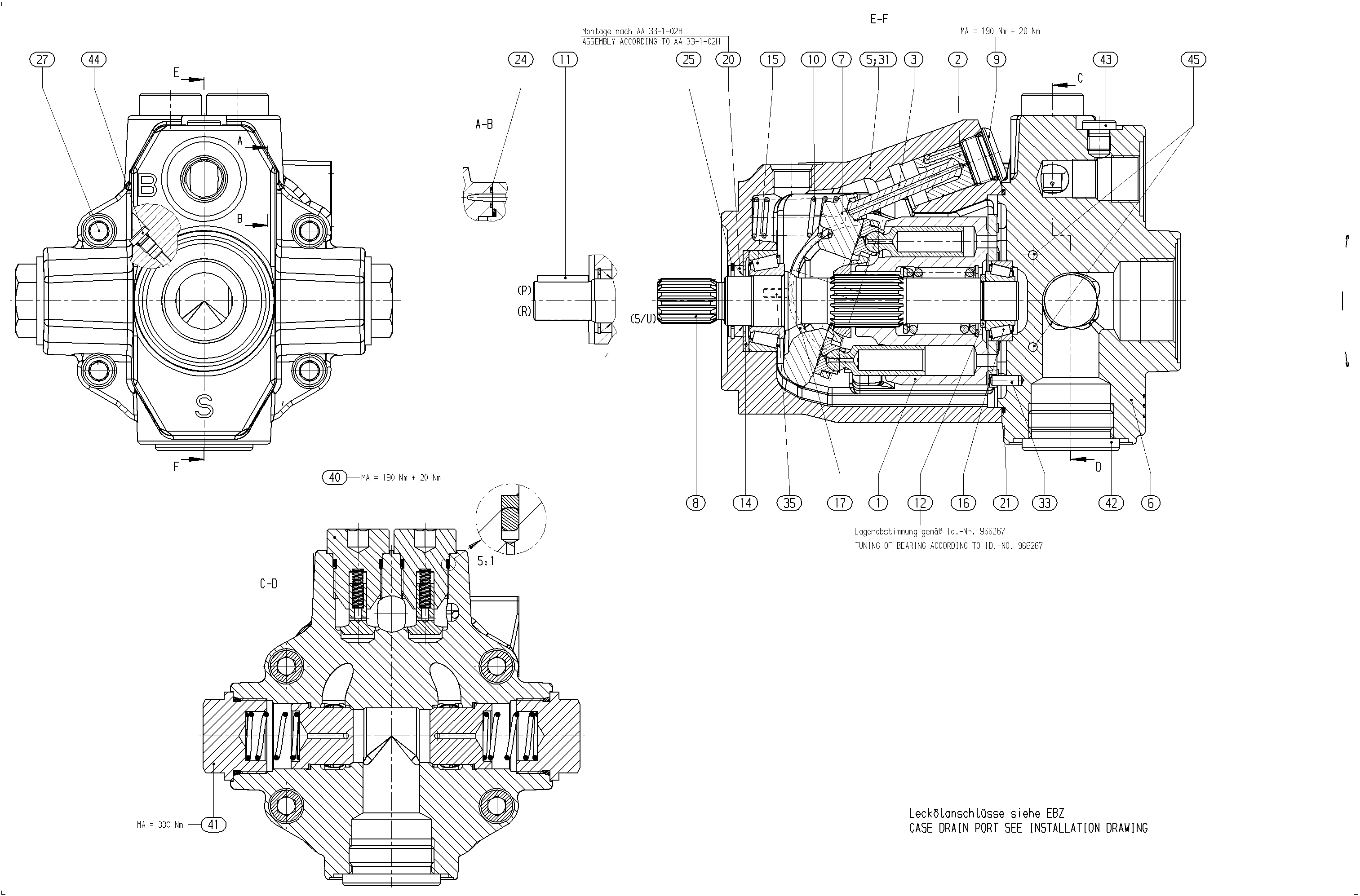

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902480786 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902438263 | TŁOK REGULACYJNY | 1 | ||
| R902439068 | TŁOCZYSKO | 1 | ||
| R902491850 | OBUDOWA POMPY | 1 | ||
| R902480677 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R902443527 | PŁYTA WYCHYLNA | 1 | ||
| R910992268 | WAŁ NAPĘDOWY | 1 | ||
| R902447575 | KOREK GWINTOWANY Lista części podzespołu →L | 1 | ||
| R910928606 | SPRĘŻYNA DOCISKOWA | 1 | ||
| R910938955 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910987963 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | ||
| R910704946 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910704954 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R902445112 | OSŁONA ŁOŻYSKA | 2 | ||
| R910985471 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁU | 1 | ||
| R913052048 | O-RING | 1 | ||
| R910942133 | R-PIERŚCIEŃ OKRĄGŁY | 1 | ||
| R902403814 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910126462 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| 30 | R910967343 | KOREK GWINTOWANY | 1 | |
| R909831318 | PODWÓJNY KOREK ZRYWANY | 4 | ||
| R902533908 | SZTYFT PROSTY | 1 | ||
| R910993660 | WKRĘT Z ŁBEM STOŻKOWYM PŁASKIM | 2 | ||
| R902402125 | ZAWÓR ZWROTNY ANTYKAWITACYJNY Lista części podzespołu →L | 2 | ||
| R902478789 | ZAWÓR ZWROTNY ANTYKAWITACYJNY Lista części podzespołu →L | 2 | ||
| R910764647 | KOREK GWINTOWANY | 1 | ||
| R909156649 | KOREK GWINTOWANY | 3 | ||
| R909410142 | KOŁEK PRZEPUSTNICY | 2 | ||
| 46 | R909400263 | ŚRUBA PRZEPUSTNICY | 2 | |
| 47 | R909400264 | ŚRUBA PRZEPUSTNICY | 2 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar, ciśnienie maksymalne 280 bar | A10VW |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 45 | 45 |
| Seria | Seria 5, indeks 2 | 52 |
| Kierunek obrotów | Patrząc na wał napędowy dwukierunkowy | W |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy, wał standardowy wg ISO 3019-1 | S |
| Kołnierz mocujący | ISO 3019-1 2-otworowy | C |
| Przyłącza robocze | Przyłącza gwintowane gwint UN (ISO 11926) z tyłu | 64 |
