Jednostka · ZESPÓŁ PODSTAWY
G A10V O 71 OV /32R-VSC12K07R902543374
Jednostka podstawowa Bosch Rexroth seria A10VO, kod typu GA10VO71OV/32R-VSC12K07, numer materiałowy R902543374. Wielkość nominalna: NG 71. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (A10V). Tryb pracy: pompa, obieg otwarty (O). Kierunki obrotów: patrząc na wał napędowy w prawo (R). Uszczelnienie: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy, wał standardowy ISO 3019-1. (S). Kołnierz mocujący: wg SAE B; 2-otworowy ISO 3019-1 (SAE) (C). Przyłącza robocze: u dołu, po przeciwnej stronie, metryczny gwint mocujący (12). Napęd przelotowy: 127-2 (C) 1 1/4 in 14T 12/24DP (K07).
- Numer
- R902543374
- Oznaczenie typu
- G A10V O 71 OV /32R-VSC12K07
- Grupa
- A10VO 71
- Wydanie
- 06/2020

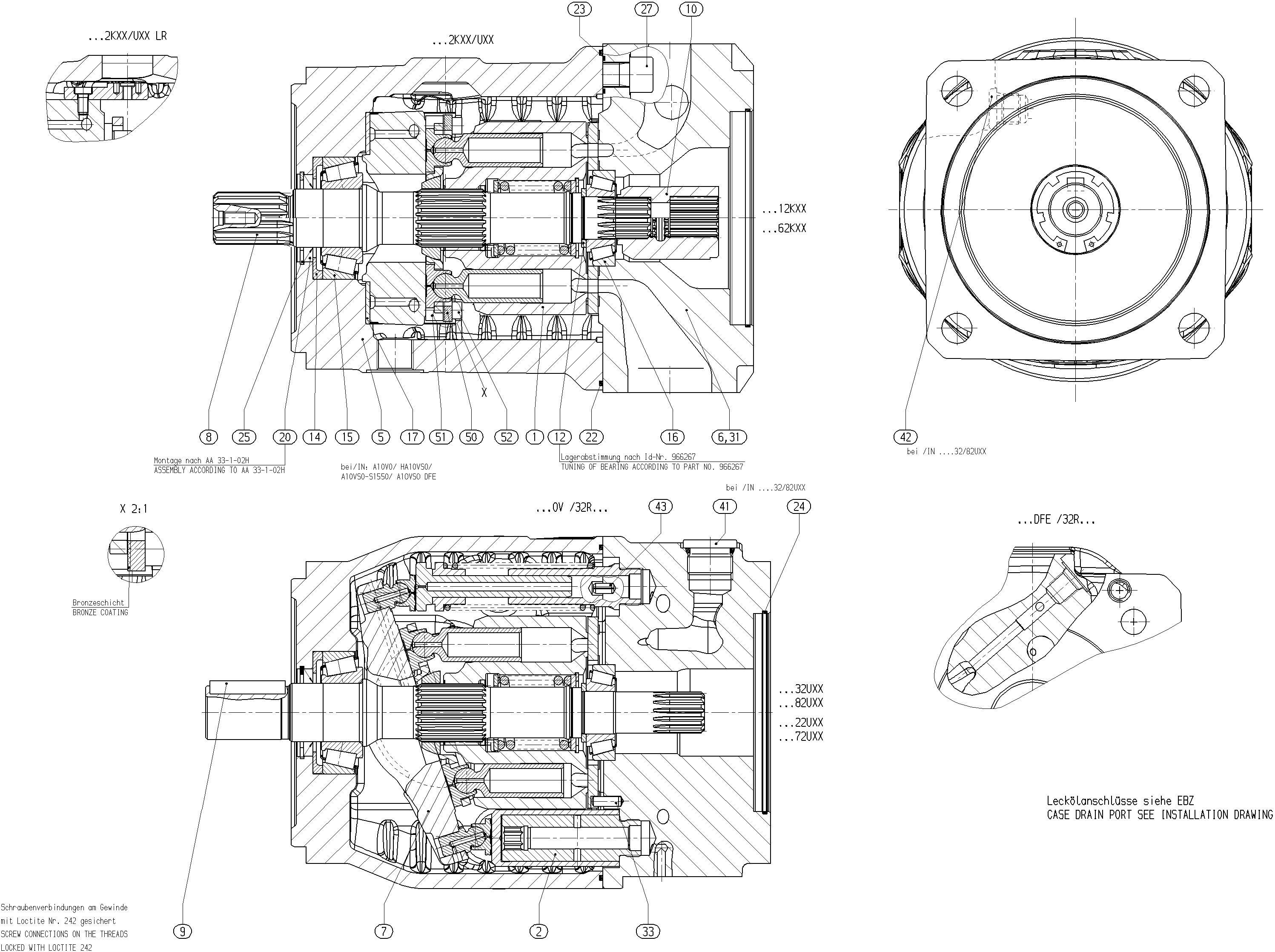

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902453931 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902418643 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902478445 | OBUDOWA POMPY | 1 | ||
| R902502068 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R902453896 | PŁYTA WYCHYLNA | 1 | ||
| R902412024 | WAŁ NAPĘDOWY | 1 | ||
| R902436085 | SPRZĘGŁO WIELOWYPUSTOWE | 1 | ||
| R910939005 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910987843 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | ||
| R910720224 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910720232 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910902777 | OSŁONA ŁOŻYSKA | 2 | ||
| R909831661 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R910764728 | O-RINGD | 1 | ||
| R913052117 | R-PIERŚCIEŃ OKRĄGŁYD | 4 | ||
| R910631175 | O-RINGD | 1 | ||
| R910941918 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910110272 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | ||
| R902533908 | SZTYFT PROSTY | 1 | ||
| R902570107 | SEGMENT | 2 | ||
| R902451537 | TULEJA DYSTANSOWA | 4 | ||
| R902530616 | ŚRUBA Z ŁBEM WALCOWYM | 4 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkości (NG) | 71 | 71 |
| Seria | Seria 3, indeks 2 | 32 |
| Kierunki obrotów | Patrząc na wał napędowy w prawo | R |
| Uszczelnienie | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy, wał standardowy ISO 3019-1. | S |
| Kołnierz mocujący | Wg SAE B; 2-otworowy ISO 3019-1 (SAE) | C |
| Przyłącza robocze | u dołu, po przeciwnej stronie, metryczny gwint mocujący | 12 |
| Napęd przelotowy | 127-2 (C) 1 1/4 in 14T 12/24DP | K07 |
