Jednostka · POMPA OSIOWO-TŁOKOWA
RLA10V O 28 DFR1/52R-VSC11N00 ER902536858
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu RLA10VO28DFR1/52R-VSC11N00E, numer materiałowy R902536858. Wielkość nominalna: NG 28. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar (3600 psi), ciśnienie maksymalne 315 bar (4550 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: z regulatorem przepływu, X-T zaślepione, z funkcją płukania (DFR1). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE gwint mocujący metryczny z tyłu wg ISO 6162 metryczny nie do napędu przelotowego (11). Napęd przelotowy: bez napędu przelotowego (N00).
- Numer
- R902536858
- Oznaczenie typu
- RLA10V O 28 DFR1/52R-VSC11N00 E
- Grupa
- A10VO 28
- Wydanie
- 06/2020

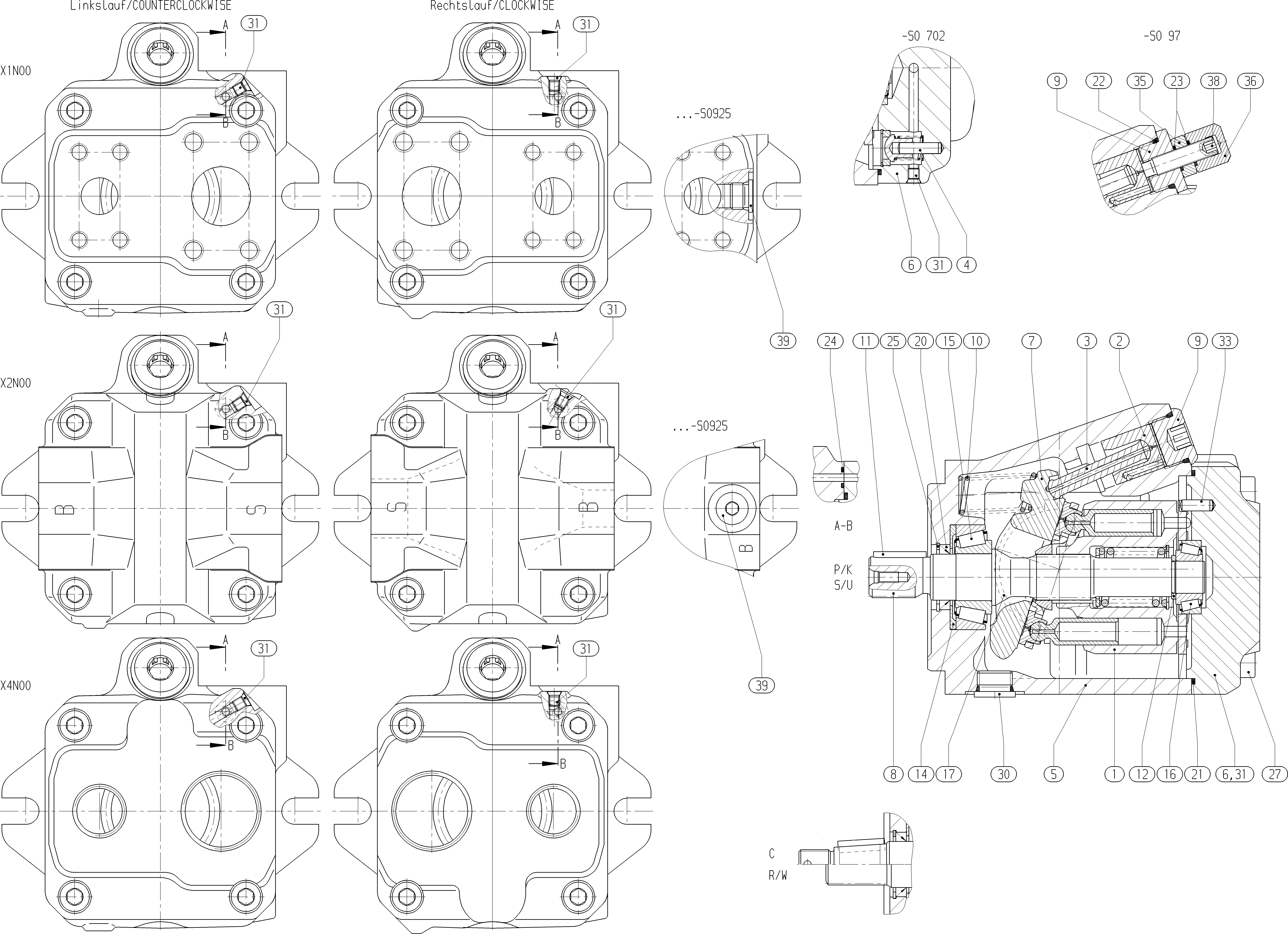

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902439597 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902438263 | TŁOK REGULACYJNY | 1 | ||
| R902439967 | TŁOCZYSKO | 1 | ||
| R902439384 | OBUDOWA POMPY | 1 | ||
| R902420029 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R902437700 | PŁYTA WYCHYLNA | 1 | ||
| R902417366 | WAŁ NAPĘDOWY | 1 | ||
| R902447575 | KOREK GWINTOWANY Lista części podzespołu →L | 1 | ||
| R910947314 | SPRĘŻYNA DOCISKOWA | 1 | ||
| R902400789 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910987890 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | ||
| R902438109 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R902438110 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R902410506 | OSŁONA ŁOŻYSKA | 2 | ||
| R910794325 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R902650851 | O-RINGD | 1 | ||
| R910942133 | R-PIERŚCIEŃ OKRĄGŁYD | 1 | ||
| R902403815 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910119091 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R910901969 | KOREK GWINTOWANYD | 1 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | ||
| R902533908 | SZTYFT PROSTY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar (3600 psi), ciśnienie maksymalne 315 bar (4550 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 28 | 28 |
| Regulator | z regulatorem przepływu, X-T zaślepione, z funkcją płukania | DFR1 |
| Seria | Seria 5, indeks 2 | 52 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE gwint mocujący metryczny z tyłu wg ISO 6162 metryczny nie do napędu przelotowego | 11 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
