Jednostka · ZESPÓŁ POMPOWY
A15VSO280LRDRE2BHV+A A10VSO100 DRGR902514303
Zestaw pomp Bosch Rexroth seria A15VSO, kod typu A15VSO280LRDRE2BHV+AA10VSO100DRG, numer materiałowy R902514303. Wielkość nominalna: NG 280. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 6100 psi (420 bar) (A15V). Tryb pracy: pompa, bez pompy zasilającej, obieg otwarty (SO). Położenie podstawowe bez ciśnienia i zewnętrzne zasilanie ciśnieniem sterującym: położenie podstawowe: maksymalny kąt wychylenia (Vg max), z zewnętrznym zasilaniem ciśnieniem sterującym (zintegrowany zawór przełączający, standard dla sterowania ujemnym skokiem) (B). Złącze elektromagnesów: złącze HIRSCHMANN (H). Czujnik kąta wychylenia: optyczny wskaźnik kąta wychylenia (tylko dla A15VSO) (V).
- Numer
- R902514303
- Oznaczenie typu
- A15VSO280LRDRE2BHV+A A10VSO100 DRG
- Grupa
- A10VSO 100
- Wydanie
- 07/2020

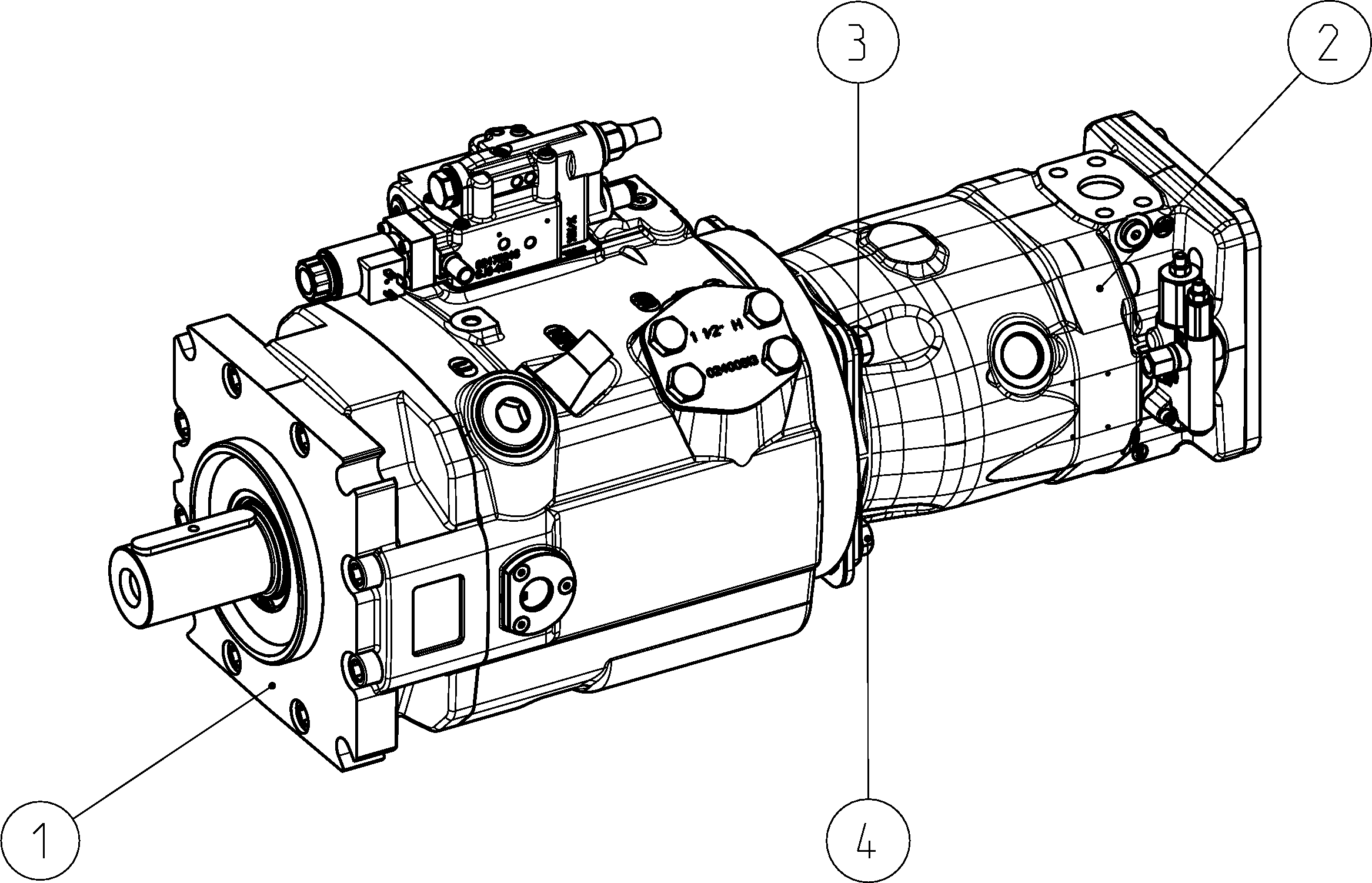

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902514301 | POMPA OSIOWO-TŁOKOWA Lista części podzespołu →L | 1 | ||
| R902514564 | POMPA OSIOWO-TŁOKOWA Lista części podzespołu →L | 1 | ||
| R910186767 | PODKŁADKA | 4 | ||
| R910105015 | ŚRUBA Z ŁBEM SZEŚCIOKĄTNYM | 4 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 6100 psi (420 bar) | A15V |
| Tryb pracy | Pompa, bez pompy zasilającej, obieg otwarty | SO |
| Wielkość (NG) | 280 | 280 |
| Położenie podstawowe bez ciśnienia i zewnętrzne zasilanie ciśnieniem sterującym | Położenie podstawowe: maksymalny kąt wychylenia (Vg max), z zewnętrznym zasilaniem ciśnieniem sterującym (zintegrowany zawór przełączający, standard dla sterowania ujemnym skokiem) | B |
| Złącze elektromagnesów | Złącze HIRSCHMANN | H |
| Czujnik kąta wychylenia | Optyczny wskaźnik kąta wychylenia (tylko dla A15VSO) | V |
