Jednostka · POMPA OSIOWO-TŁOKOWA
AH A10V O110 DFR1/31R-VSC12K07 -S3208R902510712
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu AHA10VO110DFR1/31R-VSC12K07-S3208, numer materiałowy R902510712. Wielkość nominalna: NG 110. Wersja: wersja szybkoobrotowa (wymiary zewnętrzne takie same jak w wersji standardowej) (H). Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: Z regulatorem przepływu, X-T zaślepione, z funkcją płukania (DFR1). Kierunek obrotów: patrząc na wał napędowy W prawo (R). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy, wał standardowy ISO 3019-1. (S). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze metryczne, gwint mocujący metryczny; z boku u góry i u dołu. Dla napędu przelotowego (12). Napęd przelotowy: 127-2 (C) 1 1/4 in 14T 12/24DP (K07). Wykonanie specjalne nr 3208.
- Numer
- R902510712
- Oznaczenie typu
- AH A10V O110 DFR1/31R-VSC12K07 -S3208
- Grupa
- A10VO 110
- Wydanie
- 06/2020

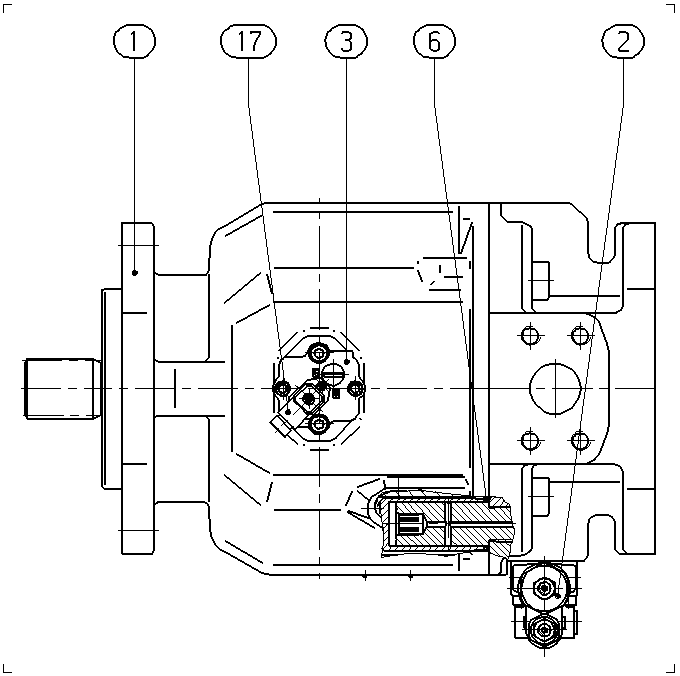

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902486933 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902472686 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R900868651 | ZESTAW MONTAŻOWY | 1 | ||
| R910917797 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | ||
| R902650462 | GNIAZDO WYPOSAŻENIA | 1 | ||
| 71 | R902421950 | ZABEZPIECZENIE TRANSPORTOWE | 1 | |
| 72 | R902603191 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 73 | R902602014 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 74 | R902602979 | POKRYWA KOŁNIERZA | 1 | |
| 75 | R909830326 | TABLICZKA ZNAMIONOWA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Wersja | Wersja szybkoobrotowa (wymiary zewnętrzne takie same jak w wersji standardowej) | H |
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 110 | 110 |
| Regulator | Z regulatorem przepływu, X-T zaślepione, z funkcją płukania | DFR1 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W prawo | R |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy, wał standardowy ISO 3019-1. | S |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze metryczne, gwint mocujący metryczny; z boku u góry i u dołu. Dla napędu przelotowego | 12 |
| Napęd przelotowy | 127-2 (C) 1 1/4 in 14T 12/24DP | K07 |
