Jednostka · POMPA OSIOWO-TŁOKOWA

AL A10VNO 45 DRS /52L-VRC64N00 -S2519R902502170

Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VNO, kod typu ALA10VNO45DRS/52L-VRC64N00-S2519, numer materiałowy R902502170. Wielkość nominalna: NG 45. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 210 bar (3050 psi), ciśnienie maksymalne 250 bar (3600 psi) (A10VN). Tryb pracy: pompa, obieg otwarty (O). Regulator: z regulatorem przepływu, X-T zaślepione, z funkcją płukania (DRS). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy ISO 3019-1. podobny do wału „S”, jednak dla momentu (R). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Napęd przelotowy: bez napędu przelotowego (N00). Wykonanie specjalne nr 2519.

Pokaż więcej

Numer: R902502170
Oznaczenie typu: AL A10VNO 45 DRS /52L-VRC64N00 -S2519
Grupa: A10VNO 45
Wydanie: 06/2020

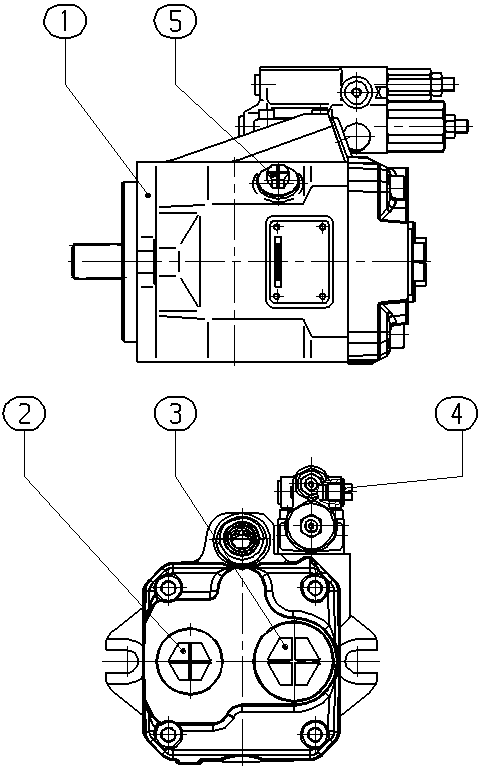

AL A10VNO 45 DRS /52L-VRC64N00 -S2519 — Rysunek

Numer	Nazwa	Ilość
R902466635	POMPA OSIOWO-TŁOKOWA Lista części podzespołu →L	1
R902603192	ŚRUBA USZCZELNIAJĄCA	1
R902603193	ŚRUBA USZCZELNIAJĄCA	1
R902602014	ŚRUBA USZCZELNIAJĄCA	1
R902602016	ŚRUBA USZCZELNIAJĄCA	1

Parametry z kodu typu

Pozycja	Znaczenie	Kod
Jednostka osiowa wielotłoczkowa	Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 210 bar (3050 psi), ciśnienie maksymalne 250 bar (3600 psi)	A10VN
Tryb pracy	Pompa, obieg otwarty	O
Wielkość (NG)	45	45
Regulator	z regulatorem przepływu, X-T zaślepione, z funkcją płukania	DRS
Seria	Seria 5, indeks 2	52
Kierunek obrotów	Patrząc na wał napędowy w lewo	L
Materiał uszczelnień	FKM (kauczuk fluorowy)	V
Wał napędowy	Wał wielowypustowy ISO 3019-1. podobny do wału „S”, jednak dla momentu	R
Kołnierz mocujący	Wg ISO 3019-1 (SAE) 2-otworowy	C
Przyłącza robocze	64	64
Napęd przelotowy	Bez napędu przelotowego	N00

Inne wykonania 1

R902466635 A A10VNO 45 DRS /52L-VRC64N00 -SO648
