Jednostka · POMPA OSIOWO-TŁOKOWA

AH A10V O100EK2DS/32L-VUC11N00 -S3620R902497985

Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu AHA10VO100EK2DS/32L-VUC11N00-S3620, numer materiałowy R902497985. Wielkość nominalna: NG 100. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar (3600 psi), ciśnienie maksymalne 315 bar (4550 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: regulacja ciśnienia i przepływu z odcięciem regulatora (load sensing) U = 24 V (EK2DS). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: o zmniejszonej średnicy, ograniczona przydatność do napędu przelotowego (U). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE gwint mocujący metryczny z tyłu wg ISO 6162 metryczny nie do napędu przelotowego (11). Napęd przelotowy: bez napędu przelotowego (N00). Wykonanie specjalne nr 3620.

Pokaż więcej

Numer: R902497985
Oznaczenie typu: AH A10V O100EK2DS/32L-VUC11N00 -S3620
Grupa: A10VO 100
Wydanie: 07/2020

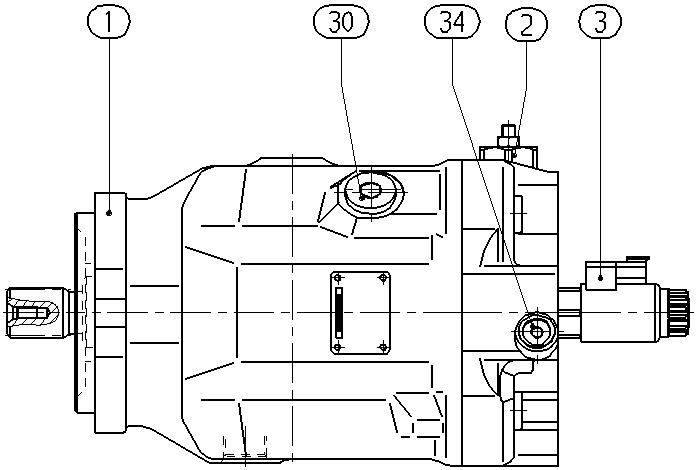

AH A10V O100EK2DS/32L-VUC11N00 -S3620 — Rysunek

Poz.	Numer	Nazwa	Ilość
	R902459357	ZESPÓŁ PODSTAWY Lista części podzespołu →L	1
	R902477972	ZAWÓR REGULACYJNY Lista części podzespołu →L	1
	R902484972	ZAWÓR REGULACYJNY Lista części podzespołu →L	1
	R910967351	KOREK GWINTOWANY	1
	R909157039	KOREK GWINTOWANY	1
70	R902421947	ZABEZPIECZENIE TRANSPORTOWE	1
71	R902421950	ZABEZPIECZENIE TRANSPORTOWE	1
72	R902603191	ŚRUBA USZCZELNIAJĄCA	1
73	R902602014	ŚRUBA USZCZELNIAJĄCA	1
75	R909830326	TABLICZKA ZNAMIONOWA	1

Parametry z kodu typu

Pozycja	Znaczenie	Kod
Jednostka osiowa wielotłoczkowa	Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar (3600 psi), ciśnienie maksymalne 315 bar (4550 psi)	A10V
Tryb pracy	Pompa, obieg otwarty	O
Wielkość (NG)	100	100
Regulator	regulacja ciśnienia i przepływu z odcięciem regulatora (load sensing) U = 24 V	EK2DS
Kierunek obrotów	Patrząc na wał napędowy w lewo	L
Materiał uszczelnień	FKM (kauczuk fluorowy)	V
Wał napędowy	o zmniejszonej średnicy, ograniczona przydatność do napędu przelotowego	U
Kołnierz mocujący	Wg ISO 3019-1 (SAE) 2-otworowy	C
Przyłącza robocze	Przyłącza kołnierzowe SAE gwint mocujący metryczny z tyłu wg ISO 6162 metryczny nie do napędu przelotowego	11
Napęd przelotowy	Bez napędu przelotowego	N00

Parametry z kodu typu

Inne wykonania 11
