Jednostka · SILNIK TŁOKOWY OSIOWY
AL A10V M 63 EZ6 /52W1-VRC10N007P -S1064R902497697
Silnik osiowy wielotłoczkowy Bosch Rexroth seria A10VM, kod typu ALA10VM63EZ6/52W1-VRC10N007P-S1064, numer materiałowy R902497697. Wielkość nominalna: NG 63. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10V). Tryb pracy: silnik, obieg otwarty i zamknięty (M). Regulatory: sterowanie dwupołożeniowe elektryczne z U = 12 V elektromagnesem przełączającym dysza z (EZ6). Kierunek obrotów: patrząc na wał napędowy dwukierunkowy (W). Minimalna objętość robocza: vg min [cm3] nastawna bezstopniowo od/do (1). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy podobny do ISO 3019-1 do wysokiego momentu obrotowego (R). Kołnierz mocujący: wg ISO 3019-1 (SAE); 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe wg A i B z boku, Metryczny gwint mocujący ISO 6162 po tej samej stronie (10N00). Zawory: zintegrowany zawór płuczący (tylko z przyłączami roboczymi 10N00, 60N00 i 16N00, 66N00) (7). Złącze elektromagnesów: DEUTSCH – złącze zalewane, 2-stykowe – bez diody tłumiącej (P). Wykonanie specjalne nr 1064.
- Numer
- R902497697
- Oznaczenie typu
- AL A10V M 63 EZ6 /52W1-VRC10N007P -S1064
- Grupa
- A10VM 63
- Wydanie
- 06/2020

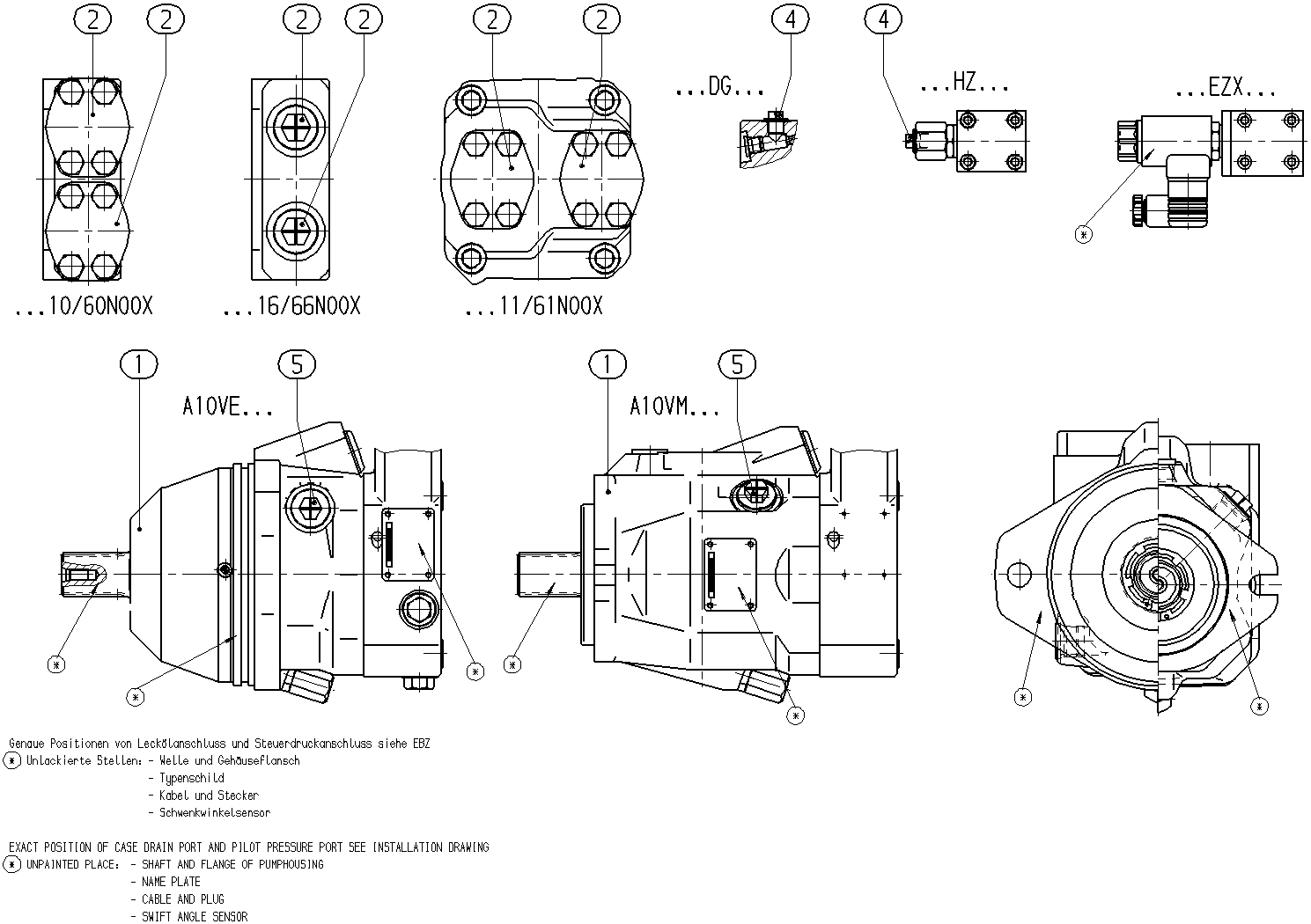

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902497698 | SILNIK TŁOKOWY OSIOWY Lista części podzespołu →L | 1 | ||
| R902400576 | POKRYWA KOŁNIERZA | 2 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10V |
| Tryb pracy | Silnik, obieg otwarty i zamknięty | M |
| Wielkość (NG) | 63 | 63 |
| Regulatory | Sterowanie dwupołożeniowe elektryczne z U = 12 V elektromagnesem przełączającym dysza z | EZ6 |
| Seria | Seria 5, indeks 2 | 52 |
| Kierunek obrotów | Patrząc na wał napędowy dwukierunkowy | W |
| Minimalna objętość robocza | Vg min [cm3] nastawna bezstopniowo od/do | 1 |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy podobny do ISO 3019-1 do wysokiego momentu obrotowego | R |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE); 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe wg A i B z boku, Metryczny gwint mocujący ISO 6162 po tej samej stronie | 10N00 |
| Zawory | Zintegrowany zawór płuczący (tylko z przyłączami roboczymi 10N00, 60N00 i 16N00, 66N00) | 7 |
| Złącze elektromagnesów | DEUTSCH – złącze zalewane, 2-stykowe – bez diody tłumiącej | P |
