Jednostka · ZESPÓŁ PODSTAWY
GA4VSO125K/30R-VZB25UB4-S1354R902497057
Jednostka podstawowa Bosch Rexroth seria A4VSO, kod typu GA4VSO125K/30R-VZB25UB4-S1354, numer materiałowy R902497057. Wielkość nominalna: NG 125. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 350 bar, ciśnienie maksymalne 400 bar (A4VS). Tryb pracy: pompa, obieg otwarty (O). Kierunki obrotów: patrząc na wał napędowy W prawo (R). Wały napędowe: wał wielowypustowy DIN 5480 (Z). Kołnierz mocujący: wg ISO 3019-2 (metryczny) 4-otworowy (B). Przyłącza robocze: przyłącza kołnierzowe SAE, B i S przesunięte z boku o 90° 2. przyłącze tłoczne B metryczny gwint mocujący naprzeciw B, w stanie dostawy zaślepione płytą kołnierzową (25). Wykonanie specjalne nr 1354.
- Numer
- R902497057
- Oznaczenie typu
- GA4VSO125K/30R-VZB25UB4-S1354
- Grupa
- A4VSO 125
- Wydanie
- 07/2020

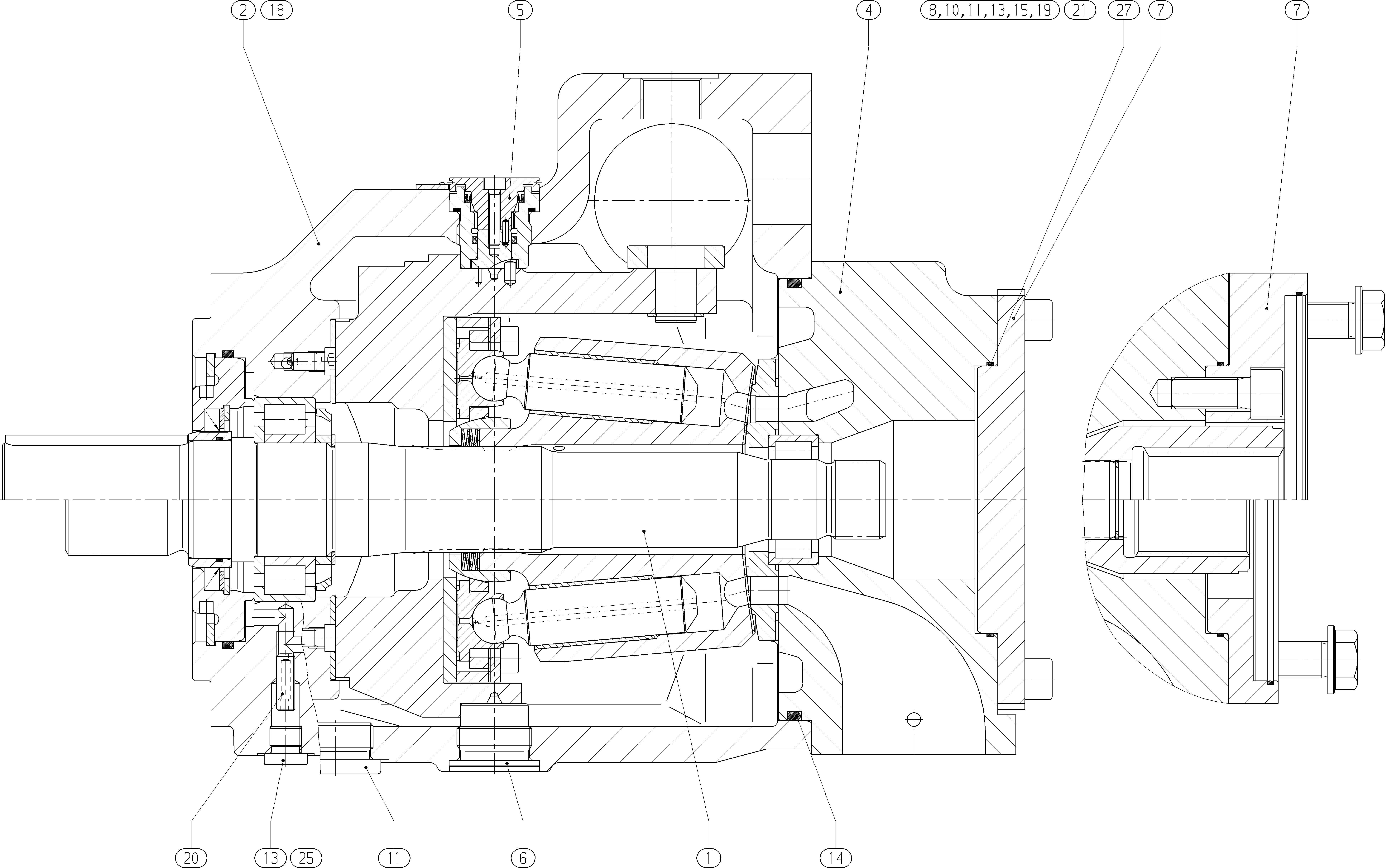

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902433934 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910994079 | OBUDOWA POMPY | 1 | ||
| R902463262 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R910970503 | URZĄDZENIE WSKAZUJĄCE Lista części podzespołu →L | 1 | ||
| R910929476 | ŚRUBA DWUSTRONNA Lista części podzespołu →L | 1 | ||
| R902447001 | ZESTAW PRZYŁĄCZENIOWY | 1 | ||
| R910907627 | KOŁNIERZ ZAŚLEPIAJĄCY Lista części podzespołu →L | 1 | ||
| R910209228 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909156652 | KOREK GWINTOWANYD | 3 | ||
| R909153930 | KOREK GWINTOWANYD | 3 | ||
| R910929492 | O-RINGD | 1 | ||
| R910942133 | R-PIERŚCIEŃ OKRĄGŁYD | 1 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 2 | ||
| R909831319 | PODWÓJNY KOREK ZRYWANY | 1 | ||
| R910987283 | ŚRUBA PRZEPUSTNICY | 1 | ||
| R910922276 | DYSZA | 1 | ||
| R910979852 | TABLICZKA WZORCOWA | 1 | ||
| R902650731 | O-RING | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 350 bar, ciśnienie maksymalne 400 bar | A4VS |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 125 | 125 |
| Seria | Seria 3, indeks 0 | 30 |
| Kierunki obrotów | Patrząc na wał napędowy W prawo | R |
| Wały napędowe | Wał wielowypustowy DIN 5480 | Z |
| Kołnierz mocujący | Wg ISO 3019-2 (metryczny) 4-otworowy | B |
| Przyłącza robocze | Przyłącza kołnierzowe SAE, B i S przesunięte z boku o 90° 2. przyłącze tłoczne B metryczny gwint mocujący naprzeciw B, w stanie dostawy zaślepione płytą kołnierzową | 25 |
