Jednostka · ZESPÓŁ PODSTAWY
GA10VM45OV/52W2-VRC10N007R902492995
Jednostka podstawowa Bosch Rexroth seria A10VM, kod typu GA10VM45OV/52W2-VRC10N007, numer materiałowy R902492995. Wielkość nominalna: NG 45. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10V). Tryb pracy: silnik, obieg otwarty i zamknięty (M). Kierunek obrotów: patrząc na wał napędowy dwukierunkowy (W). Minimalna objętość robocza: vg min [cm3] nastawna bezstopniowo od/do (2). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy podobny do ISO 3019-1 do wysokiego momentu obrotowego (R). Kołnierz mocujący: wg ISO 3019-1 (SAE); 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe wg A i B z boku, Metryczny gwint mocujący ISO 6162 po tej samej stronie (10N00). Zawory: zintegrowany zawór płuczący (tylko z przyłączami roboczymi 10N00, 60N00 i 16N00, 66N00) (7).
- Numer
- R902492995
- Oznaczenie typu
- GA10VM45OV/52W2-VRC10N007
- Grupa
- A10VM 45
- Wydanie
- 06/2020

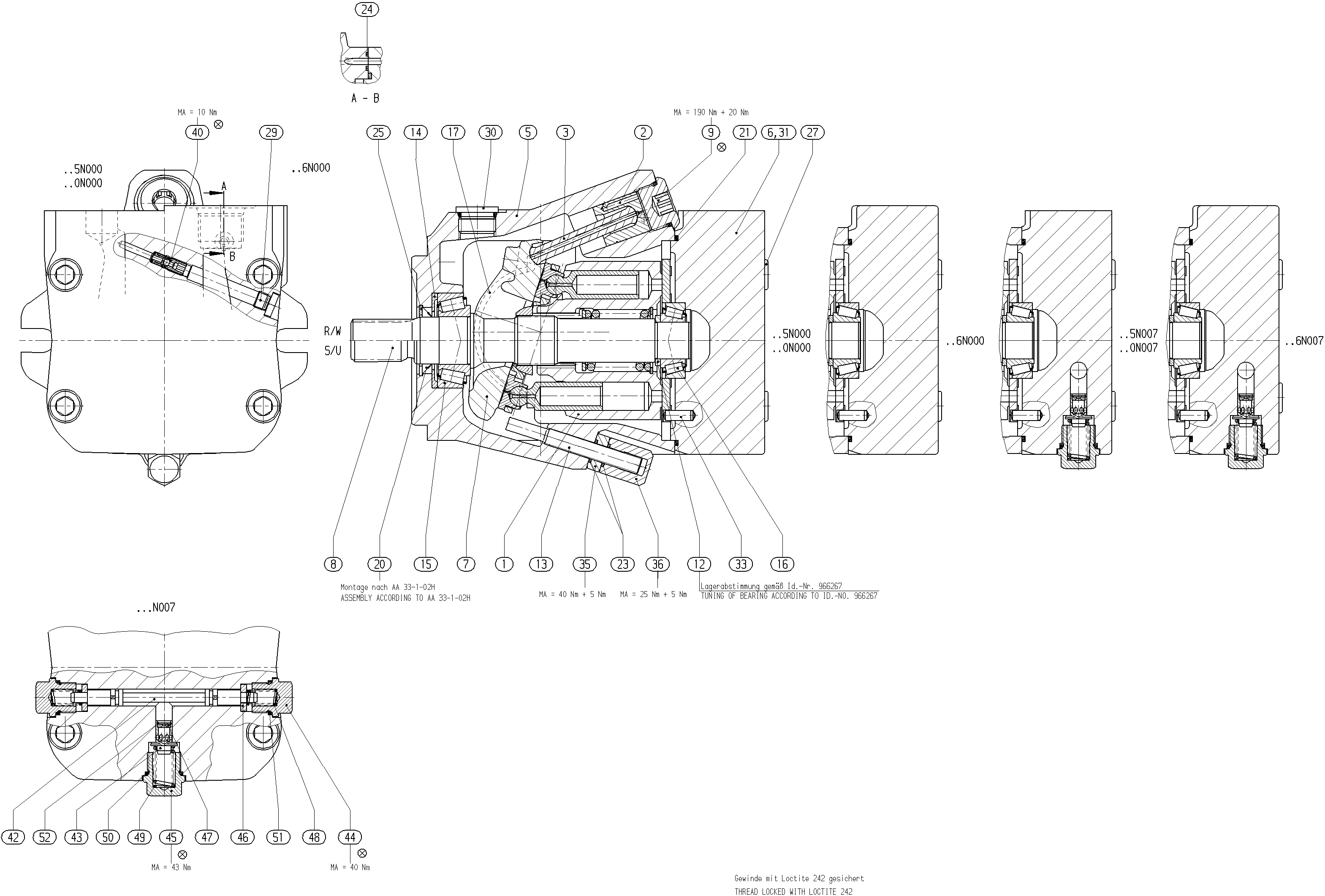

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902435770 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910993694 | TŁOK REGULACYJNY | 1 | ||
| R902439068 | TŁOCZYSKO | 1 | ||
| R902416333 | OBUDOWA SILNIKA | 1 | ||
| R902438663 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R902443505 | PŁYTA WYCHYLNA | 1 | ||
| R902408467 | WAŁ NAPĘDOWY | 1 | ||
| R902447575 | KOREK GWINTOWANY Lista części podzespołu →L | 1 | ||
| R910938955 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910943993 | ŚRUBA OGRANICZAJĄCA | 1 | ||
| R910987963 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | ||
| R910704946 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910704954 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910933793 | OSŁONA ŁOŻYSKA | 2 | ||
| R910985471 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R913052048 | O-RINGD | 1 | ||
| R910804886 | O-RINGD | 2 | ||
| R910942133 | R-PIERŚCIEŃ OKRĄGŁYD | 1 | ||
| R902403814 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910110256 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909156649 | KOREK GWINTOWANY | 1 | ||
| R910967343 | KOREK GWINTOWANYD | 1 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 3 | ||
| R902533908 | SZTYFT PROSTY | 1 | ||
| R910998240 | NAKRĘTKA | 1 | ||
| R910961839 | NAKRĘTKA KOŁPAKOWA | 1 | ||
| R902424169 | ZAWÓR KIERUNKOWY Lista części podzespołu →L | 1 | ||
| R910984281 | TŁOK W UKŁADZIE PRZEPŁUKIWANIA | 1 | ||
| R909419422 | TŁOK (SUWAK) ZAWORU | 1 | ||
| R909417111 | KOREK GWINTOWANY | 2 | ||
| R909417846 | KOREK GWINTOWANY | 1 | ||
| R909417112 | PODKŁADKA | 2 | ||
| R902030345 | PRZYSŁONA | 1 | ||
| R909417113 | SPRĘŻYNA DOCISKOWA | 2 | ||
| R909417848 | SPRĘŻYNA DOCISKOWA | 1 | ||
| R910515574 | O-RING | 1 | ||
| R910302139 | O-RING | 2 | ||
| R910800550 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10V |
| Tryb pracy | Silnik, obieg otwarty i zamknięty | M |
| Wielkość (NG) | 45 | 45 |
| Seria | Seria 5, indeks 2 | 52 |
| Kierunek obrotów | Patrząc na wał napędowy dwukierunkowy | W |
| Minimalna objętość robocza | Vg min [cm3] nastawna bezstopniowo od/do | 2 |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy podobny do ISO 3019-1 do wysokiego momentu obrotowego | R |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE); 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe wg A i B z boku, Metryczny gwint mocujący ISO 6162 po tej samej stronie | 10N00 |
| Zawory | Zintegrowany zawór płuczący (tylko z przyłączami roboczymi 10N00, 60N00 i 16N00, 66N00) | 7 |
