Jednostka · ZESPÓŁ PODSTAWY
GA10VNO38OV/31L-VSC11N00R902491289
Jednostka podstawowa Bosch Rexroth seria A10VNO, kod typu GA10VNO38OV/31L-VSC11N00, numer materiałowy R902491289. Wielkość nominalna: NG 38. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 210 bar (3050 psi), ciśnienie maksymalne 250 bar (3600 psi) (A10VN). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy, wał standardowy ISO 3019-1. wyższy (S). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: wg ISO 6162, z tyłu, nie dla napędu przelotowego (11). Napęd przelotowy: bez napędu przelotowego (N00).
- Numer
- R902491289
- Oznaczenie typu
- GA10VNO38OV/31L-VSC11N00
- Grupa
- A10VNO 38
- Wydanie
- 06/2020

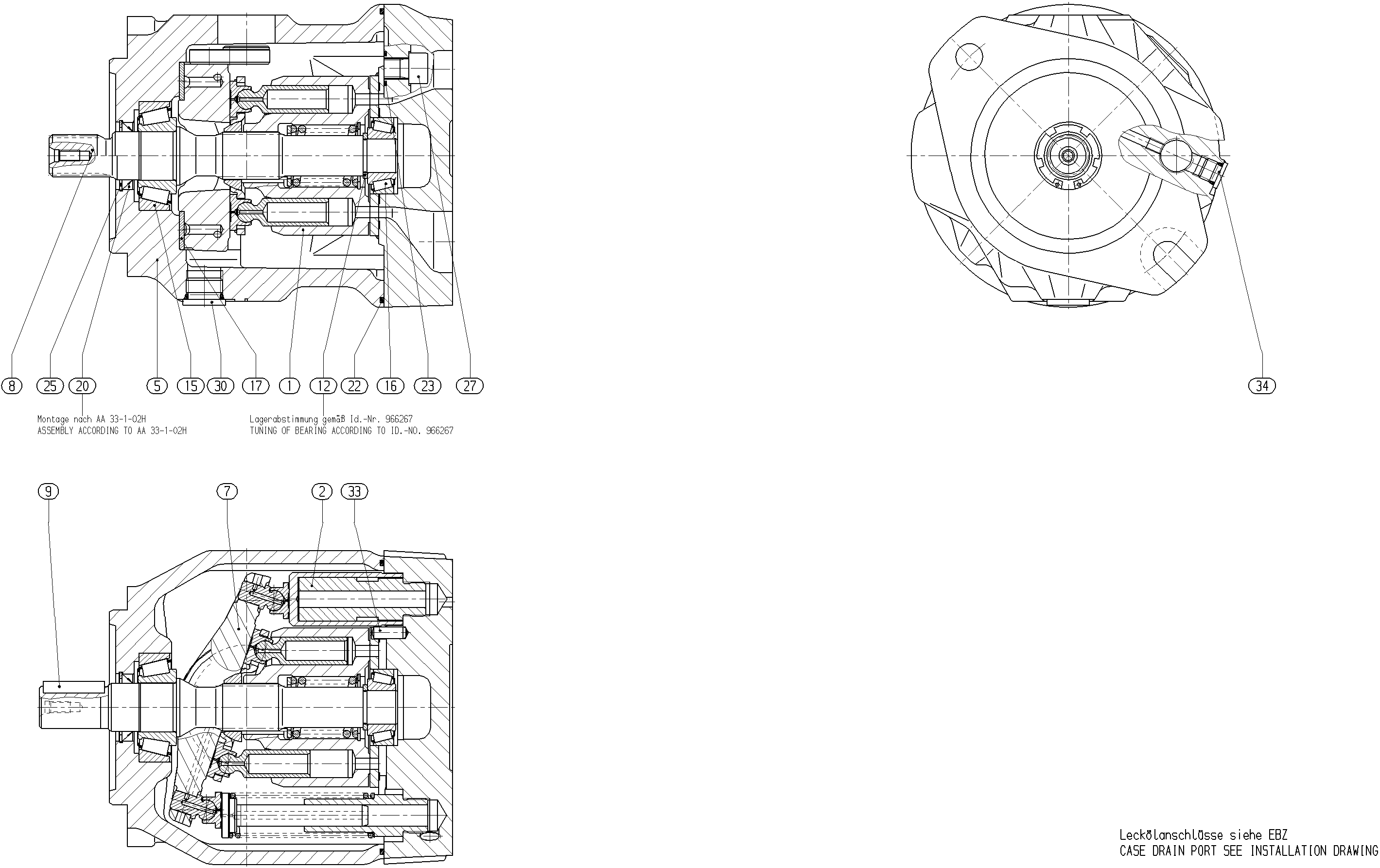

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902491287 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902491288 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902489634 | OBUDOWA POMPY | 1 | ||
| 6 | R902470627 | PŁYTA POŁĄCZENIOWA | 1 | |
| R910961003 | PŁYTA WYCHYLNA | 1 | ||
| R902417366 | WAŁ NAPĘDOWY | 1 | ||
| 11 | R910744158 | PODKŁADKA | 1 | |
| R902400789 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| 14 | R910987890 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | |
| R902438109 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R902438110 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910902778 | OSŁONA ŁOŻYSKA | 2 | ||
| R910988019 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R910976090 | O-RINGD | 1 | ||
| R910241806 | O-RINGD | 4 | ||
| R902403815 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910110191 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R910901969 | KOREK GWINTOWANYD | 1 | ||
| 31 | R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | |
| R902533908 | SZTYFT PROSTY | 1 | ||
| R910764647 | KOREK GWINTOWANY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 210 bar (3050 psi), ciśnienie maksymalne 250 bar (3600 psi) | A10VN |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 38 | 38 |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy, wał standardowy ISO 3019-1. wyższy | S |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | wg ISO 6162, z tyłu, nie dla napędu przelotowego | 11 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
