Jednostka · POMPA OSIOWO-TŁOKOWA
P A4VSG 180 HS4K /30R-PZB10K349NR902489615
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VSG, kod typu PA4VSG180HS4K/30R-PZB10K349N, numer materiałowy R902489615. Wielkość nominalna: NG 180. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 350 bar, ciśnienie maksymalne (A4VS). Tryb pracy: pompa, obieg zamknięty (G). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Wał napędowy: wał wielowypustowy DIN 5480 (Z). Kołnierz mocujący: wg ISO 3019-2 metryczny 4-otworowy (B). Przyłącza robocze: przyłącza kołnierzowe SAE A i B, po tej samej stronie, metryczny gwint mocujący (10). Napęd przelotowy: 160, 4-otworowy 50×2×24×9g (K34). Zawory: zamontowany blok zaworowy SDVB (9). Filtracja: bez filtra (N).
- Numer
- R902489615
- Oznaczenie typu
- P A4VSG 180 HS4K /30R-PZB10K349N
- Grupa
- A4VSG 180
- Wydanie
- 07/2020

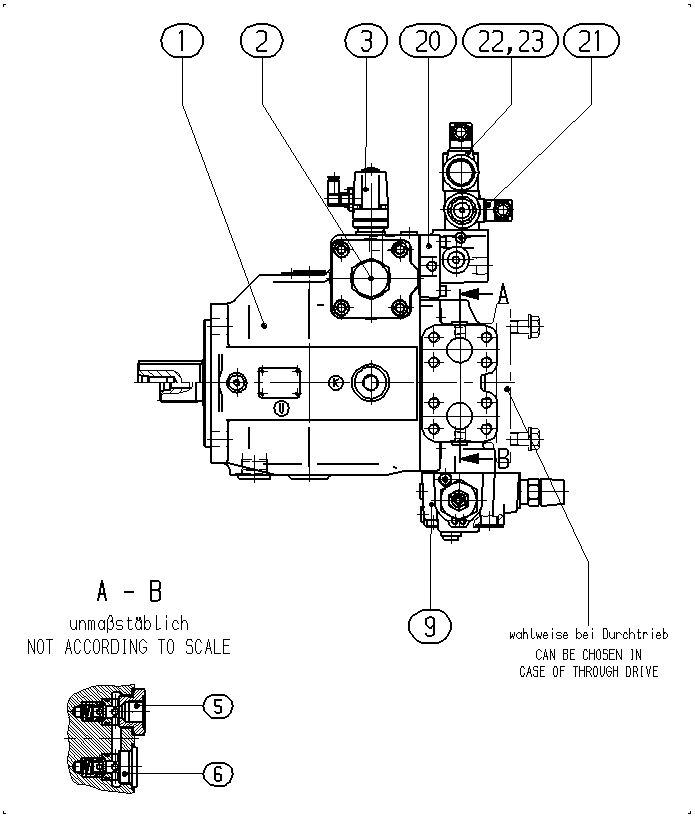

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902408367 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902403755 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902422925 | INDUKCYJNY PRZETWORNIK POŁOŻENIA Lista części podzespołu →L | 1 | ||
| R910929328 | ZESTAW MONTAŻOWY ZAWORU | 1 | ||
| R910929298 | ZESTAW MONTAŻOWY ZAWORU | 1 | ||
| R910927508 | BLOK ZAWOROWY Lista części podzespołu →L | 1 | ||
| 11 | R902413176 | PŁYTA POŚREDNIA Lista części podzespołu →L | 1 | |
| R910984173 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R910995947 | KIERUNKOWY ZAWÓR SUWAKOWY Lista części podzespołu →L | 1 | ||
| R902437398 | ZAWÓR Lista części podzespołu →L | 1 | ||
| R910933745 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| 61 | R902421947 | ZABEZPIECZENIE TRANSPORTOWE | 2 | |
| 62 | R902602013 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 64 | R902602011 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 65 | R902602011 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 71 | R902430610 | POKRYWA KOŁNIERZA Lista części podzespołu →L | 1 | |
| 81 | R902602011 | ŚRUBA USZCZELNIAJĄCA | 2 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 350 bar, ciśnienie maksymalne | A4VS |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 180 | 180 |
| Seria | Seria 3, indeks 0 | 30 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Wał napędowy | Wał wielowypustowy DIN 5480 | Z |
| Kołnierz mocujący | Wg ISO 3019-2 metryczny 4-otworowy | B |
| Przyłącza robocze | Przyłącza kołnierzowe SAE A i B, po tej samej stronie, metryczny gwint mocujący | 10 |
| Napęd przelotowy | 160, 4-otworowy 50×2×24×9g | K34 |
| Zawory | Zamontowany blok zaworowy SDVB | 9 |
| Filtracja | Bez filtra | N |
