Jednostka · MECHANIZM NAPĘDOWY
TWA4VSO71M/10R-FZBK00R902489487
Zespół wirujący Bosch Rexroth seria A4VSO, kod typu TWA4VSO71M/10R-FZBK00, numer materiałowy R902489487. Wielkość nominalna: NG 71. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 5800 psi (400 bar) Metryczna (A4VS). Tryb pracy: pompa, obieg otwarty (O). Kierunki obrotów: patrząc na wał napędowy w prawo (R). Wał napędowy: wał wielowypustowy DIN 5480 (Z).
- Numer
- R902489487
- Oznaczenie typu
- TWA4VSO71M/10R-FZBK00
- Grupa
- A4VSO 71
- Wydanie
- 06/2020

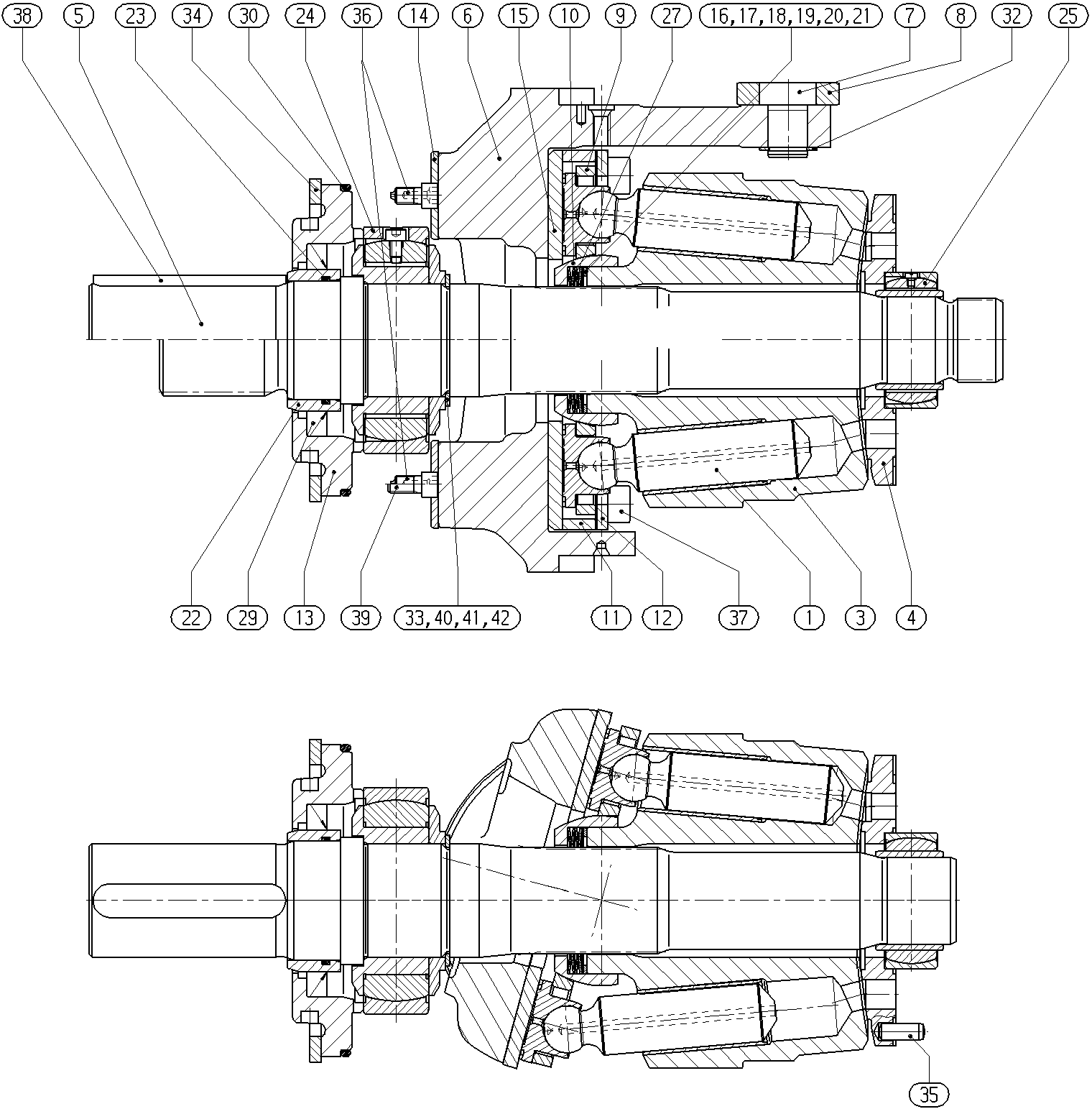

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902400682 | TŁOCZEK | 9 | ||
| R909440195 | SIŁOWNIK | 1 | ||
| R910942042 | PŁYTA ROZDZIELACZA | 1 | ||
| R902408040 | WAŁ NAPĘDOWY | 1 | ||
| R902484608 | PŁYTA WYCHYLNA | 1 | ||
| R910755419 | SWORZEŃ OBROTOWY ZABIERAKA | 1 | ||
| R910923648 | ŚLIZG | 1 | ||
| R910765198 | PŁYTKA PODTRZYMUJĄCA | 1 | ||
| R909426456 | KULKA ZWROTNA | 1 | ||
| R910765236 | SEGMENT DYSTANSOWY | 2 | ||
| R902570168 | SEGMENT | 2 | ||
| R902567269 | SEALING RING KIT | 1 | ||
| R910986516 | OSŁONA ŁOŻYSKA | 2 | ||
| R910781576 | TARCZA ŚLIZGOWA | 1 | ||
| R910829277 | PODKŁADKA OKRĄGŁA POZIOMUJĄCA | 1 | ||
| R909400444 | PODKŁADKA OKRĄGŁA POZIOMUJĄCA | 1 | ||
| R909408057 | PODKŁADKA OKRĄGŁA POZIOMUJĄCA | 1 | ||
| R910829307 | PODKŁADKA OKRĄGŁA POZIOMUJĄCA | 1 | ||
| R910829315 | PODKŁADKA OKRĄGŁA POZIOMUJĄCA | 1 | ||
| R910829323 | PODKŁADKA OKRĄGŁA POZIOMUJĄCA | 1 | ||
| R902482851 | ŁOŻYSKO ŚLIZGOWE | 1 | ||
| R902553010 | ŁOŻYSKO ŚLIZGOWE | 1 | ||
| R909400441 | ZESPÓŁ SPRĘŻYNY I TULEI | 1 | ||
| R910105732 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910105813 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910189057 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R913000824 | SZTYFT PROSTY | 1 | ||
| R910937094 | ŚRUBA USTALAJĄCA | 1 | ||
| R902650864 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R910929842 | ŚRUBA USTALAJĄCA | 1 | ||
| R910994277 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910994279 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910994280 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 5800 psi (400 bar) Metryczna | A4VS |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 71 | 71 |
| Seria | Seria 1, indeks 0 (seria 1, indeks 1, tylko dla sterowania HD i EP) | 10 |
| Kierunki obrotów | Patrząc na wał napędowy w prawo | R |
| Wał napędowy | Wał wielowypustowy DIN 5480 | Z |
| Napęd przelotowy | 00 | 00 |
