Jednostka · POMPA OSIOWO-TŁOKOWA
P A4VSG 500 HD1D /30R-PPH10KB59NR902489223
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VSG, kod typu PA4VSG500HD1D/30R-PPH10KB59N, numer materiałowy R902489223. Wielkość nominalna: NG 500. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 5800 psi (400 bar) metryczna (A4VS). Tryb pracy: pompa, obieg zamknięty (G). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Wał napędowy: wał z wpustem pryzmatycznym DIN 6885 (P). Kołnierz mocujący: zgodnie z ISO 3019-2 metryczny 8-otworowy (H). Przyłącza robocze: przyłącza kołnierzowe SAE A i B, po tej samej stronie, metryczny gwint mocujący metryczny gwint mocujący (10). Napędy przelotowe: 125, 2-otworowy 1 1/4 in 14T 12/24DP (KB5). Zawory: zamontowany blok zaworowy SDVB (9). Filtracja: bez filtra (N).
- Numer
- R902489223
- Oznaczenie typu
- P A4VSG 500 HD1D /30R-PPH10KB59N
- Grupa
- A4VSG 500
- Wydanie
- 07/2020

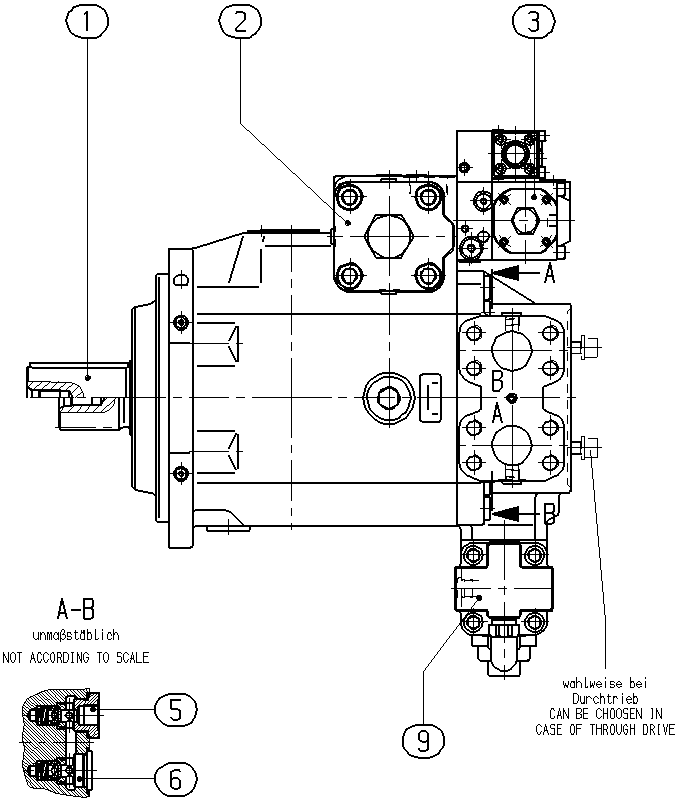

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902414799 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R910999222 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R910924418 | PAKIET SPRĘŻYN Lista części podzespołu →L | 1 | ||
| R910948834 | ZESTAW MONTAŻOWY ZAWORU | 1 | ||
| R910944807 | ZESTAW MONTAŻOWY ZAWORU | 1 | ||
| R910902407 | BLOK PRZEPŁUKIWANIA Lista części podzespołu →L | 1 | ||
| 61 | R902805710 | ZABEZPIECZENIE TRANSPORTOWE | 2 | |
| 62 | R902602207 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 64 | R902602013 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 65 | R902602013 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 71 | R902568998 | POKRYWA KOŁNIERZA Lista części podzespołu →L | 1 | |
| 81 | R902602008 | ŚRUBA USZCZELNIAJĄCA | 2 | |
| 82 | R902602011 | ŚRUBA USZCZELNIAJĄCA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 5800 psi (400 bar) metryczna | A4VS |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 500 | 500 |
| Seria | Seria 3, indeks 0 | 30 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Wał napędowy | Wał z wpustem pryzmatycznym DIN 6885 | P |
| Kołnierz mocujący | Zgodnie z ISO 3019-2 metryczny 8-otworowy | H |
| Przyłącza robocze | Przyłącza kołnierzowe SAE A i B, po tej samej stronie, metryczny gwint mocujący metryczny gwint mocujący | 10 |
| Napędy przelotowe | 125, 2-otworowy 1 1/4 in 14T 12/24DP | KB5 |
| Zawory | Zamontowany blok zaworowy SDVB | 9 |
| Filtracja | Bez filtra | N |
