Jednostka · POMPA OSIOWO-TŁOKOWA
P A4VSG1000 HS4 /30R-PPH10K349FR902486549
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VSG, kod typu PA4VSG1000HS4/30R-PPH10K349F, numer materiałowy R902486549. Wielkość nominalna: NG 1000. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 5800 psi (400 bar) metryczna (A4VS). Tryb pracy: pompa, obieg zamknięty (G). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Wał napędowy: wał z wpustem pryzmatycznym DIN 6885 (P). Kołnierz mocujący: zgodnie z ISO 3019-2 metryczny 8-otworowy (H). Przyłącza robocze: przyłącza kołnierzowe SAE A i B, po tej samej stronie, metryczny gwint mocujący metryczny gwint mocujący (10). Napędy przelotowe: 160, 4-otworowy 50x2x24x9g (K34). Zawory: zamontowany blok zaworowy SDVB (9). Filtracja: filtr zamontowany w obiegu zasilania (F).
- Numer
- R902486549
- Oznaczenie typu
- P A4VSG1000 HS4 /30R-PPH10K349F
- Grupa
- A4VSG 1000
- Wydanie
- 07/2020

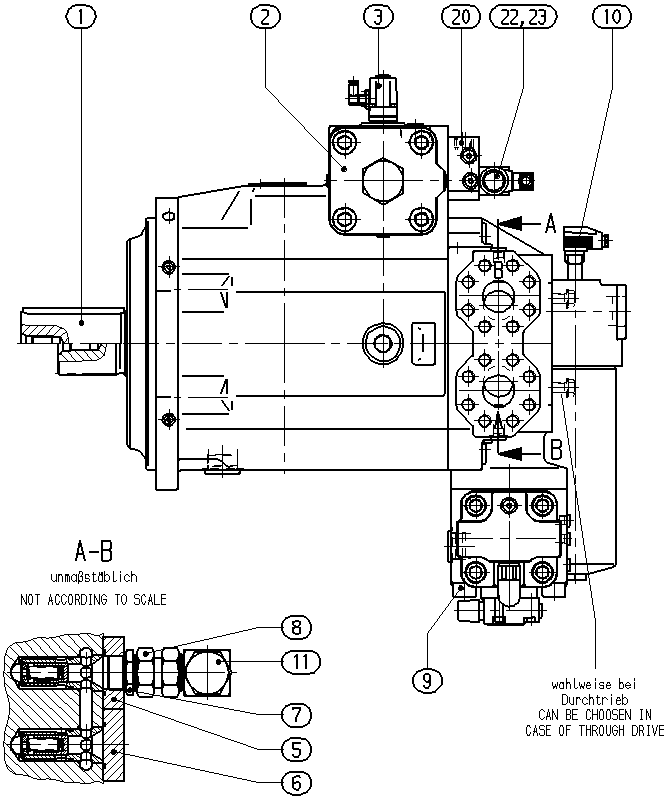

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902486845 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902475371 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902422923 | INDUKCYJNY PRZETWORNIK POŁOŻENIA Lista części podzespołu →L | 1 | ||
| R910963731 | ZESTAW MONTAŻOWY ZAWORU | 1 | ||
| R910963732 | ZESTAW MONTAŻOWY ZAWORU | 1 | ||
| R910796654 | ZŁĄCZKA | 1 | ||
| R910984777 | ZŁĄCZKA | 1 | ||
| R910964071 | BLOK PRZEPŁUKIWANIA Lista części podzespołu →L | 1 | ||
| R910968070 | FILTR Lista części podzespołu →L | 1 | ||
| R910903367 | ZŁĄCZKA | 1 | ||
| R902445997 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R902437418 | ZAWÓR Lista części podzespołu →L | 1 | ||
| R910785105 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| 61 | R902805710 | ZABEZPIECZENIE TRANSPORTOWE | 2 | |
| 62 | R902602207 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 64 | R909831383 | KOREK ZABEZPIECZAJĄCY | 1 | |
| 65 | R902602207 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 71 | R902430610 | POKRYWA KOŁNIERZA Lista części podzespołu →L | 1 | |
| 81 | R902602012 | ŚRUBA USZCZELNIAJĄCA | 2 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 5800 psi (400 bar) metryczna | A4VS |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 1000 | 1000 |
| Seria | Seria 3, indeks 0 | 30 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Wał napędowy | Wał z wpustem pryzmatycznym DIN 6885 | P |
| Kołnierz mocujący | Zgodnie z ISO 3019-2 metryczny 8-otworowy | H |
| Przyłącza robocze | Przyłącza kołnierzowe SAE A i B, po tej samej stronie, metryczny gwint mocujący metryczny gwint mocujący | 10 |
| Napędy przelotowe | 160, 4-otworowy 50x2x24x9g | K34 |
| Zawory | Zamontowany blok zaworowy SDVB | 9 |
| Filtracja | Filtr zamontowany w obiegu zasilania | F |
