Jednostka · POMPA OSIOWO-TŁOKOWA
A A10V O 74 DFLR/31R-VSC42K04 -S3037R902483269
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu AA10VO74DFLR/31R-VSC42K04-S3037, numer materiałowy R902483269. Wielkość nominalna: NG 74. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: regulator ciśnienia, przepływu i mocy (DFLR). Kierunek obrotów: patrząc na wał napędowy W prawo (R). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy, wał standardowy ISO 3019-1. (S). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze metryczne, gwint mocujący metryczny; z boku u góry i u dołu (42). Napęd przelotowy: 101-2 (B) 1 in 15T 16/32DP (K04). Wykonanie specjalne nr 3037.
- Numer
- R902483269
- Oznaczenie typu
- A A10V O 74 DFLR/31R-VSC42K04 -S3037
- Grupa
- A10VO 74
- Wydanie
- 06/2020

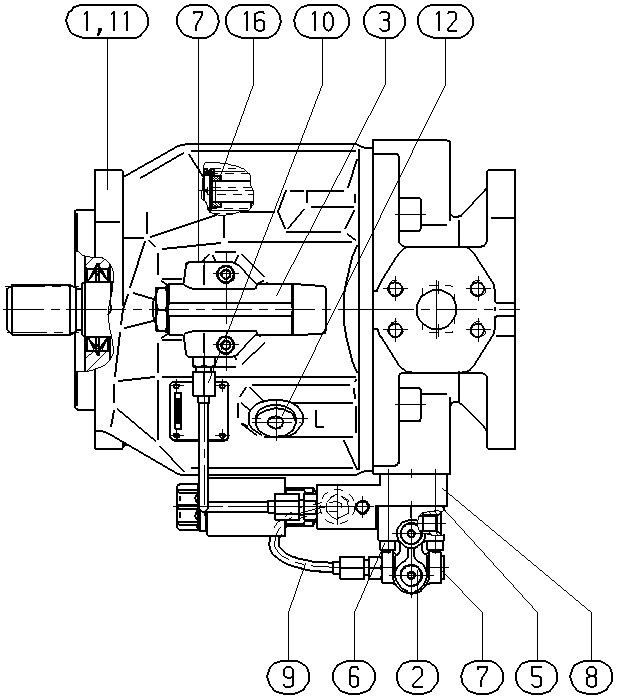

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902483326 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902533493 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902533936 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902434482 | USZCZELKA | 1 | ||
| R910478474 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R910764647 | KOREK GWINTOWANY | 3 | ||
| R902483357 | PŁYTA ZAWOROWA Lista części podzespołu →L | 1 | ||
| R902417495 | ORUROWANIE Lista części podzespołu →L | 1 | ||
| R902417491 | ORUROWANIE Lista części podzespołu →L | 1 | ||
| R902483372 | SCHEMAT ZASILANIA | 1 | ||
| R910967343 | KOREK GWINTOWANY | 1 | ||
| R910918061 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | ||
| 51 | R909154493 | KOŁPAK ZABEZPIECZAJĄCY | 2 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 74 | 74 |
| Regulator | Regulator ciśnienia, przepływu i mocy | DFLR |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W prawo | R |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy, wał standardowy ISO 3019-1. | S |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze metryczne, gwint mocujący metryczny; z boku u góry i u dołu | 42 |
| Napęd przelotowy | 101-2 (B) 1 in 15T 16/32DP | K04 |
