Jednostka · POMPA OSIOWO-TŁOKOWA
AH A10V O140 DFR1/31R-VQC12K68 -SO 52R902483237
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu AHA10VO140DFR1/31R-VQC12K68-SO52, numer materiałowy R902483237. Wielkość nominalna: NG 140. Wersja: wersja szybkoobrotowa (wymiary zewnętrzne takie same jak w wersji standardowej) (H). Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: Z regulatorem przepływu, X-T zaślepione, z funkcją płukania (DFR1). Kierunek obrotów: patrząc na wał napędowy W prawo (R). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze metryczne, gwint mocujący metryczny; z boku u góry i u dołu. Dla napędu przelotowego (12). Napęd przelotowy: 101-2 (B) 7/8 in 13T 16/32DP (K68). Wykonanie specjalne nr 52.
- Numer
- R902483237
- Oznaczenie typu
- AH A10V O140 DFR1/31R-VQC12K68 -SO 52
- Grupa
- A10VO 140
- Wydanie
- 06/2020

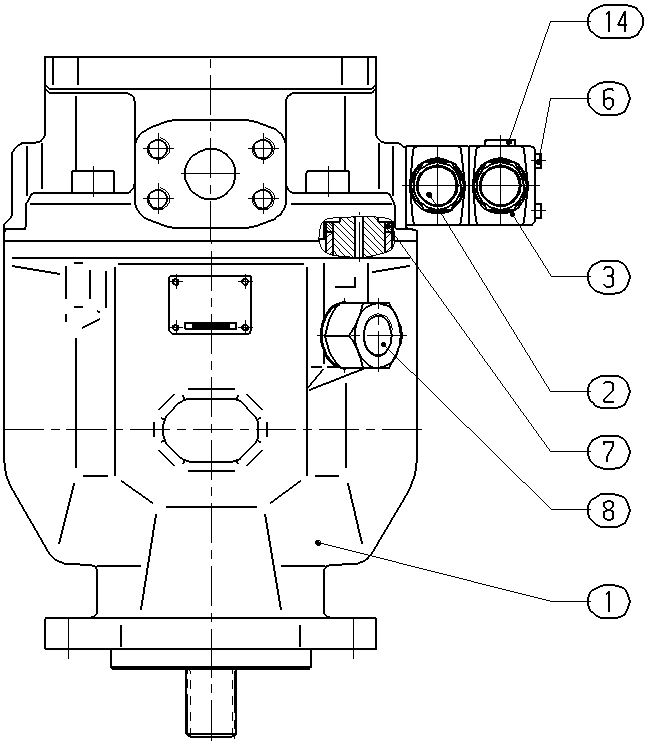

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902453765 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R910924992 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910924990 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910799998 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R910917805 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | ||
| R910913483 | ADAPTER Lista części podzespołu →L | 1 | ||
| R909153930 | KOREK GWINTOWANY | 1 | ||
| 70 | R902421947 | ZABEZPIECZENIE TRANSPORTOWE | 1 | |
| 71 | R902421950 | ZABEZPIECZENIE TRANSPORTOWE | 1 | |
| 72 | R902602012 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 73 | R902602008 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 74 | R902602977 | POKRYWA KOŁNIERZA | 1 | |
| 75 | R909830326 | TABLICZKA ZNAMIONOWA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Wersja | Wersja szybkoobrotowa (wymiary zewnętrzne takie same jak w wersji standardowej) | H |
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 140 | 140 |
| Regulator | Z regulatorem przepływu, X-T zaślepione, z funkcją płukania | DFR1 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W prawo | R |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze metryczne, gwint mocujący metryczny; z boku u góry i u dołu. Dla napędu przelotowego | 12 |
| Napęd przelotowy | 101-2 (B) 7/8 in 13T 16/32DP | K68 |
