Jednostka · POMPA OSIOWO-TŁOKOWA
A A10V O100 DFR1/31R-VUC61N00 -S2970R902482043
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu AA10VO100DFR1/31R-VUC61N00-S2970, numer materiałowy R902482043. Wielkość nominalna: NG 100. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: Z regulatorem przepływu, X-T zaślepione, z funkcją płukania (DFR1). Kierunek obrotów: patrząc na wał napędowy W prawo (R). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy ISO 3019-1. Zmniejszona średnica; ograniczona przydatność do napędu przelotowego (U). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE, gwint mocujący wg ISO 6162, UNC; przyłącza robocze z tyłu, UNC. Nie dla napędu przelotowego (61). Napęd przelotowy: bez napędu przelotowego (N00). Wykonanie specjalne nr 2970.
- Numer
- R902482043
- Oznaczenie typu
- A A10V O100 DFR1/31R-VUC61N00 -S2970
- Grupa
- A10VO 100
- Wydanie
- 06/2020

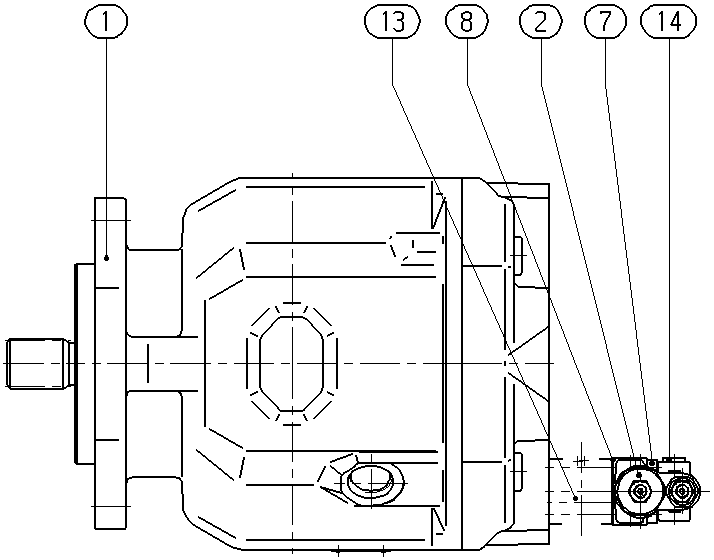

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910994496 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902451555 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902650500 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R902434482 | USZCZELKA | 1 | ||
| R902459669 | PŁYTA POŚREDNIA Lista części podzespołu →L | 1 | ||
| R910764647 | KOREK GWINTOWANY | 1 | ||
| 70 | R902421947 | ZABEZPIECZENIE TRANSPORTOWE | 1 | |
| 71 | R902421950 | ZABEZPIECZENIE TRANSPORTOWE | 1 | |
| 72 | R902603191 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 73 | R902602014 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 75 | R909830326 | TABLICZKA ZNAMIONOWA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 100 | 100 |
| Regulator | Z regulatorem przepływu, X-T zaślepione, z funkcją płukania | DFR1 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W prawo | R |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy ISO 3019-1. Zmniejszona średnica; ograniczona przydatność do napędu przelotowego | U |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE, gwint mocujący wg ISO 6162, UNC; przyłącza robocze z tyłu, UNC. Nie dla napędu przelotowego | 61 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
