Jednostka · POMPA OSIOWO-TŁOKOWA
AL A10VSO 28 DFLR/31R-VRA12N00R902481024
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VSO, kod typu ALA10VSO28DFLR/31R-VRA12N00, numer materiałowy R902481024. Wielkość nominalna: NG 28. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10VS). Tryb pracy: pompa, obieg otwarty (O). Regulator: regulator ciśnienia, przepływu i mocy (DFLR). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy ISO 3019-1 Podobny do wału „S”, jednak dla wyższego momentu obrotowego (R). Kołnierz mocujący: ISO 3019-2 2-otworowy (A). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, metryczny gwint mocujący z boku naprzeciwległe (12). Napęd przelotowy: bez napędu przelotowego (N00).
- Numer
- R902481024
- Oznaczenie typu
- AL A10VSO 28 DFLR/31R-VRA12N00
- Grupa
- A10VSO 28
- Wydanie
- 06/2020

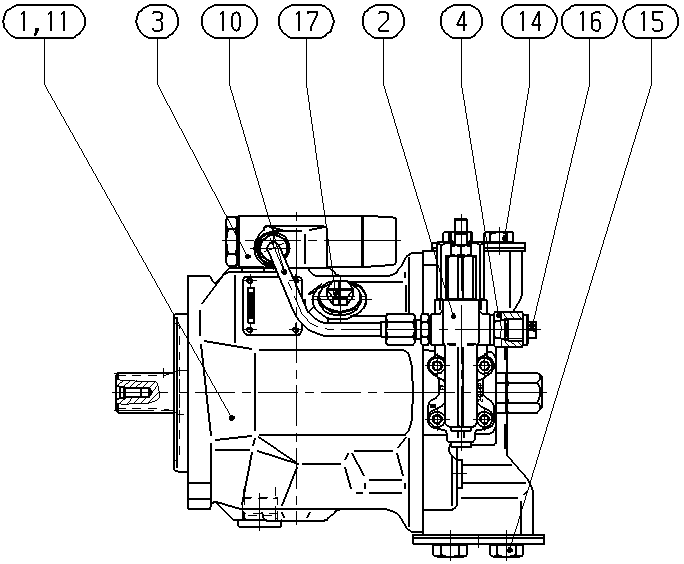

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902450473 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902450439 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902533217 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910932943 | ADAPTER Lista części podzespołu →L | 1 | ||
| R910963863 | ORUROWANIE Lista części podzespołu →L | 1 | ||
| R902420487 | SCHEMAT ZASILANIA | 1 | ||
| R902400574 | POKRYWA KOŁNIERZA | 1 | ||
| R902400582 | POKRYWA KOŁNIERZA | 1 | ||
| R902602008 | ŚRUBA USZCZELNIAJĄCA | 1 | ||
| R902602010 | ŚRUBA USZCZELNIAJĄCA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10VS |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 28 | 28 |
| Regulator | Regulator ciśnienia, przepływu i mocy | DFLR |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy ISO 3019-1 Podobny do wału „S”, jednak dla wyższego momentu obrotowego | R |
| Kołnierz mocujący | ISO 3019-2 2-otworowy | A |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, metryczny gwint mocujący z boku naprzeciwległe | 12 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
