Jednostka · POMPA OSIOWO-TŁOKOWA
P A4VSG 750 HS4 /30L-PPH10KB70NR902480360
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VSG, kod typu PA4VSG750HS4/30L-PPH10KB70N, numer materiałowy R902480360. Wielkość nominalna: NG 750. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 5800 psi (400 bar) metryczna (A4VS). Tryb pracy: pompa, obieg zamknięty (G). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Wał napędowy: wał z wpustem pryzmatycznym DIN 6885 (P). Kołnierz mocujący: zgodnie z ISO 3019-2 metryczny 8-otworowy (H). Przyłącza robocze: przyłącza kołnierzowe SAE A i B, po tej samej stronie, metryczny gwint mocujący metryczny gwint mocujący (10). Napędy przelotowe: 180, 4-otworowy 1 3/4 in 13T 8/16DP (KB7). Zawory: bez bloku zaworowego (0). Filtracja: bez filtra (N).
- Numer
- R902480360
- Oznaczenie typu
- P A4VSG 750 HS4 /30L-PPH10KB70N
- Grupa
- A4VSG 750
- Wydanie
- 07/2020

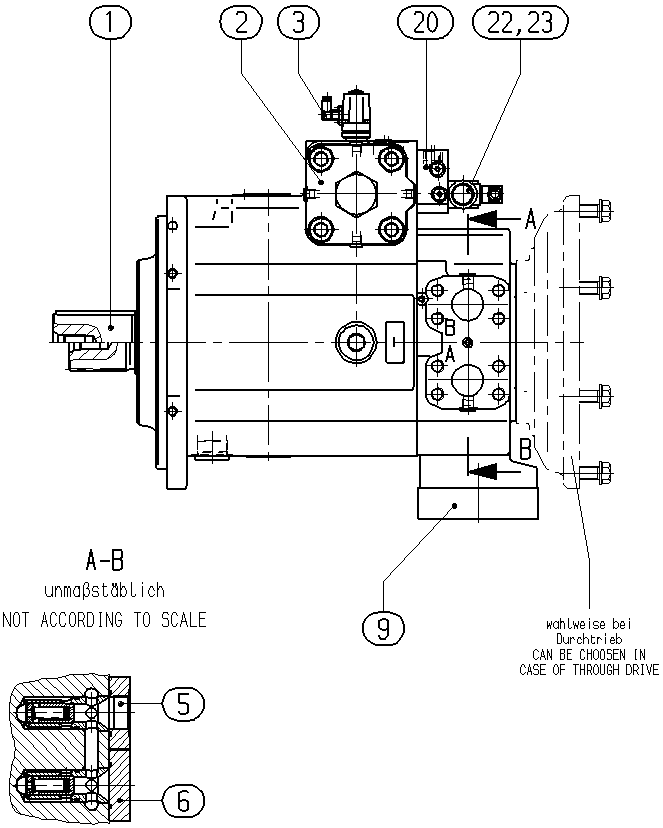

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902480888 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902453898 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902422923 | INDUKCYJNY PRZETWORNIK POŁOŻENIA Lista części podzespołu →L | 1 | ||
| R910963731 | ZESTAW MONTAŻOWY ZAWORU | 1 | ||
| R910963732 | ZESTAW MONTAŻOWY ZAWORU | 1 | ||
| R910964702 | PODKŁADKA USZCELNIAJĄCA Lista części podzespołu →L | 1 | ||
| R902448168 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R902437418 | ZAWÓR Lista części podzespołu →L | 1 | ||
| R910785105 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| 61 | R902805710 | ZABEZPIECZENIE TRANSPORTOWE | 2 | |
| 62 | R902602207 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 64 | R902602207 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 71 | R902538905 | POKRYWA KOŁNIERZA Lista części podzespołu →L | 1 | |
| 81 | R902602012 | ŚRUBA USZCZELNIAJĄCA | 2 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 5800 psi (400 bar) metryczna | A4VS |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 750 | 750 |
| Seria | Seria 3, indeks 0 | 30 |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Wał napędowy | Wał z wpustem pryzmatycznym DIN 6885 | P |
| Kołnierz mocujący | Zgodnie z ISO 3019-2 metryczny 8-otworowy | H |
| Przyłącza robocze | Przyłącza kołnierzowe SAE A i B, po tej samej stronie, metryczny gwint mocujący metryczny gwint mocujący | 10 |
| Napędy przelotowe | 180, 4-otworowy 1 3/4 in 13T 8/16DP | KB7 |
| Zawory | Bez bloku zaworowego | 0 |
| Filtracja | Bez filtra | N |
