Jednostka · ZESPÓŁ PODSTAWY
GA10VSO28OV/31R-VRC11N00R902480071
Jednostka podstawowa Bosch Rexroth seria A10VSO, kod typu GA10VSO28OV/31R-VRC11N00, numer materiałowy R902480071. Wielkość nominalna: NG 28. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 4100 psi (280 bar), ciśnienie maksymalne 5100 psi (350 bar) (A10VS). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy ISO 3019-1 Podobny do wału „S”, jednak dla wyższego momentu obrotowego (R). Kołnierz mocujący: ISO 3019-1 2-otworowy (C). Napęd przelotowy: bez napędu przelotowego (N00).
- Numer
- R902480071
- Oznaczenie typu
- GA10VSO28OV/31R-VRC11N00
- Grupa
- A10VSO 28
- Wydanie
- 06/2020

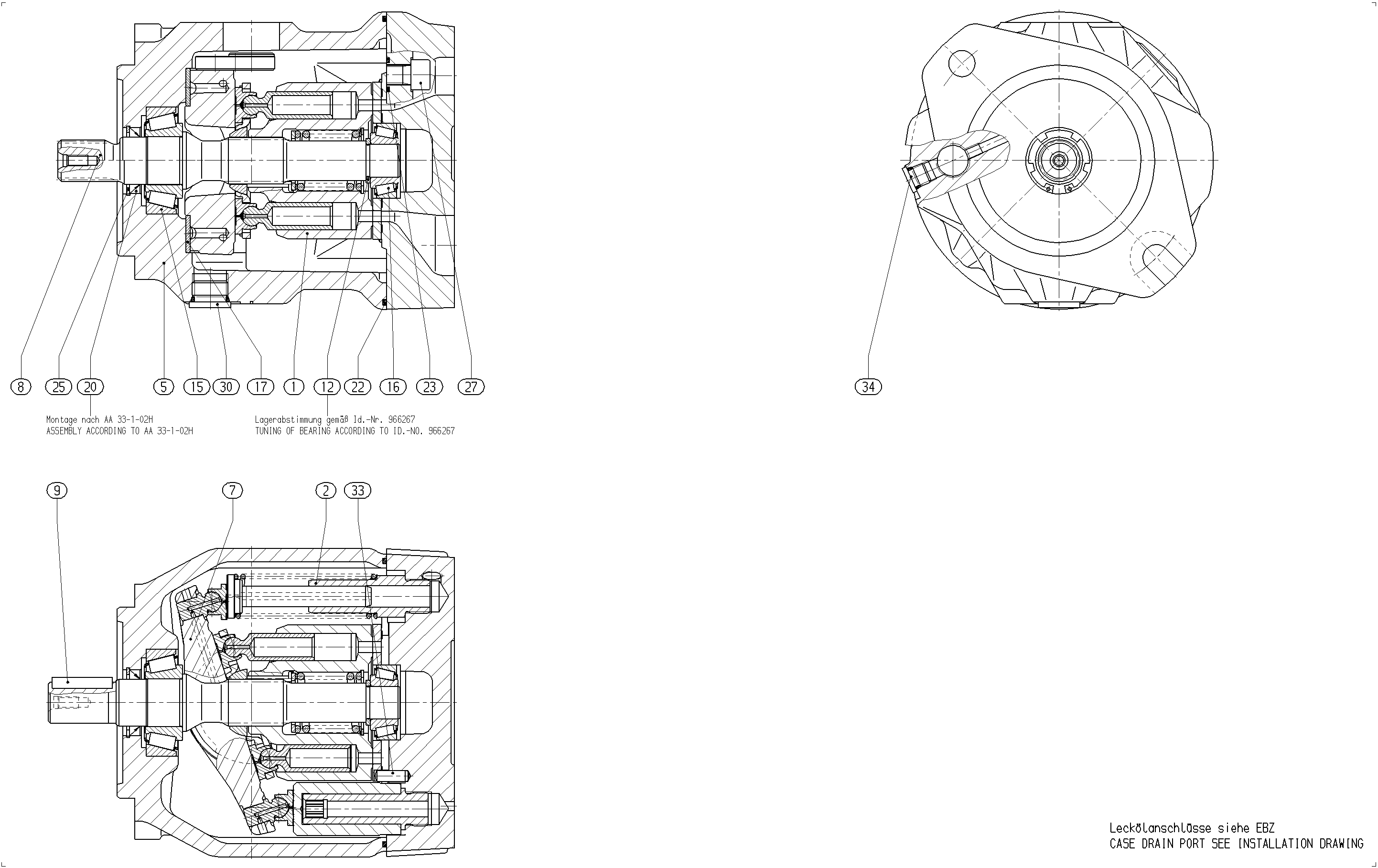

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910974547 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902477447 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910988995 | OBUDOWA POMPY | 1 | ||
| 6 | R902483346 | PŁYTA POŁĄCZENIOWA | 1 | |
| R910961001 | PŁYTA WYCHYLNA Lista części podzespołu →L | 1 | ||
| R902417183 | WAŁ NAPĘDOWY | 1 | ||
| 11 | R910744158 | PODKŁADKA | 1 | |
| R902400789 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| 14 | R910987890 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | |
| R902438109 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R902438110 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910902778 | OSŁONA ŁOŻYSKA | 2 | ||
| R910988019 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R910976090 | O-RINGD | 1 | ||
| R910241806 | O-RINGD | 4 | ||
| R902403815 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910110191 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R910901969 | KOREK GWINTOWANYD | 1 | ||
| 31 | R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | |
| R902533908 | SZTYFT PROSTY | 1 | ||
| R910764647 | KOREK GWINTOWANY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 4100 psi (280 bar), ciśnienie maksymalne 5100 psi (350 bar) | A10VS |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 28 | 28 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy ISO 3019-1 Podobny do wału „S”, jednak dla wyższego momentu obrotowego | R |
| Kołnierz mocujący | ISO 3019-1 2-otworowy | C |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
