Jednostka · ZESPÓŁ PODSTAWY
G A10V O140 OV /32L-VSD11N00R902479080
Jednostka podstawowa Bosch Rexroth seria A10VO, kod typu GA10VO140OV/32L-VSD11N00, numer materiałowy R902479080. Wielkość nominalna: NG 140. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (A10V). Tryb pracy: pompa, obieg otwarty (O). Kierunki obrotów: patrząc na wał napędowy w lewo (L). Uszczelnienie: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy, wał standardowy ISO 3019-1. (S). Kołnierz mocujący: wg ISO 3019-1 (SAE) SAE C; 4-otworowy (D). Przyłącza robocze: wg ISO 6162, przyłącza kołnierzowe SAE z tyłu, metryczny gwint mocujący (nie dla napędu przelotowego, tylko „N00”) (11). Napęd przelotowy: bez napędu przelotowego (N00).
- Numer
- R902479080
- Oznaczenie typu
- G A10V O140 OV /32L-VSD11N00
- Grupa
- A10VO 140
- Wydanie
- 06/2020

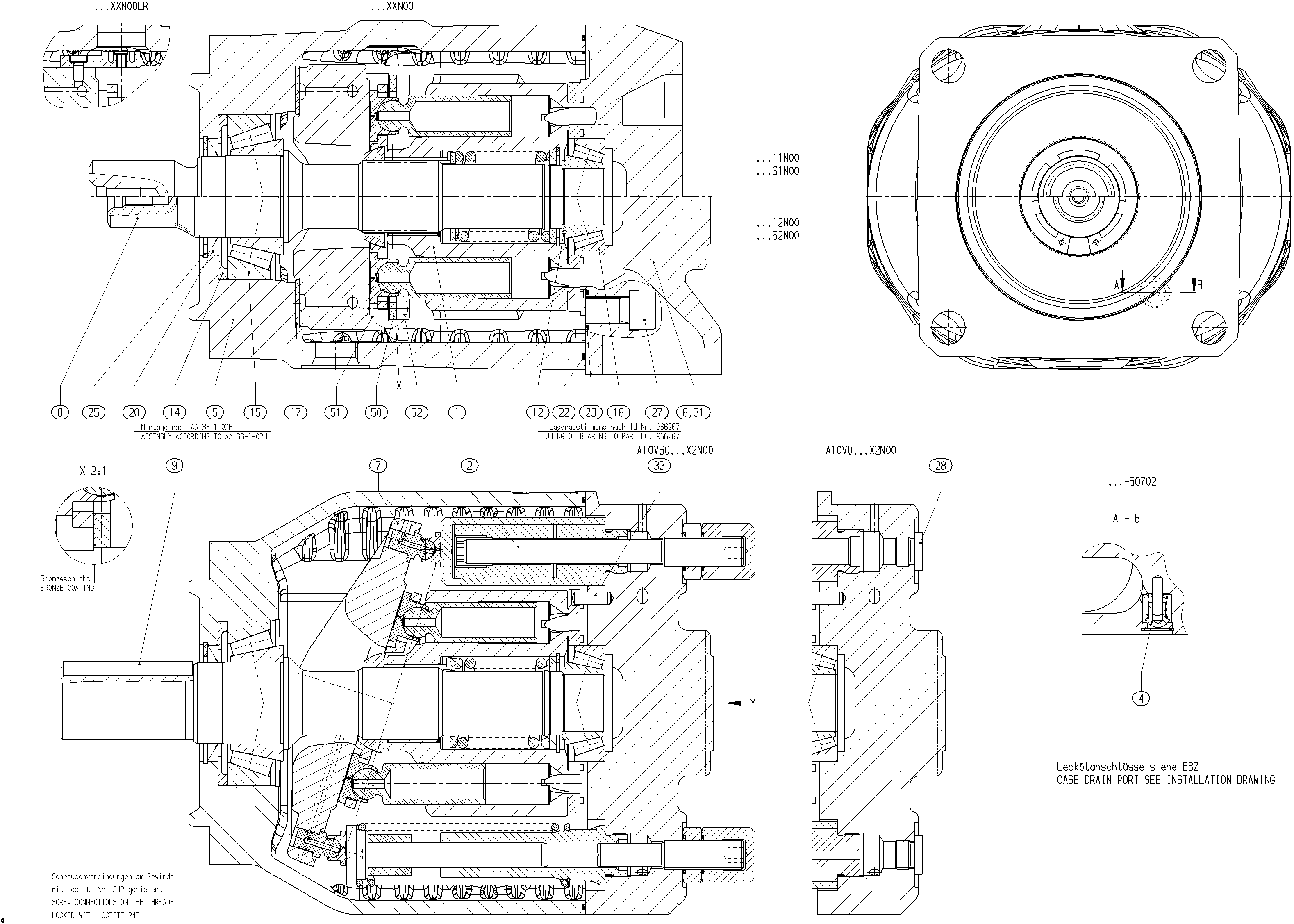

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902460312 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902448884 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902449906 | OBUDOWA POMPY | 1 | ||
| R902479076 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R902412163 | PŁYTA WYCHYLNA | 1 | ||
| R902448540 | WAŁ NAPĘDOWY | 1 | ||
| R902425273 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910988055 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | ||
| R910918203 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910918201 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910918174 | OSŁONA ŁOŻYSKA | 2 | ||
| R909831178 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R910930461 | O-RINGD | 1 | ||
| R913053032 | R-PIERŚCIEŃ OKRĄGŁYD | 4 | ||
| R910941920 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910659169 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | ||
| R910922017 | SZTYFT PROSTY | 1 | ||
| R902570109 | SEGMENT | 2 | ||
| R902408275 | TULEJA DYSTANSOWA | 4 | ||
| R902530618 | ŚRUBA Z ŁBEM WALCOWYM | 4 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkości (NG) | 140 | 140 |
| Seria | Seria 3, indeks 2 | 32 |
| Kierunki obrotów | Patrząc na wał napędowy w lewo | L |
| Uszczelnienie | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy, wał standardowy ISO 3019-1. | S |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) SAE C; 4-otworowy | D |
| Przyłącza robocze | wg ISO 6162, przyłącza kołnierzowe SAE z tyłu, metryczny gwint mocujący (nie dla napędu przelotowego, tylko „N00”) | 11 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
