Jednostka · POMPA OSIOWO-TŁOKOWA
A A10V O 71 DFLR/31L-VSC92N00 -SO 52R902476988
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu AA10VO71DFLR/31L-VSC92N00-SO52, numer materiałowy R902476988. Wielkość nominalna: NG 71. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: regulator ciśnienia, przepływu i mocy (DFLR). Kierunek obrotów: patrząc na wał napędowy W lewo (L). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy, wał standardowy ISO 3019-1. (S). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze UNC, gwint mocujący UNC; z boku u góry i u dołu (92). Napęd przelotowy: bez napędu przelotowego (N00). Wykonanie specjalne nr 52.
- Numer
- R902476988
- Oznaczenie typu
- A A10V O 71 DFLR/31L-VSC92N00 -SO 52
- Grupa
- A10VO 71
- Wydanie
- 06/2020

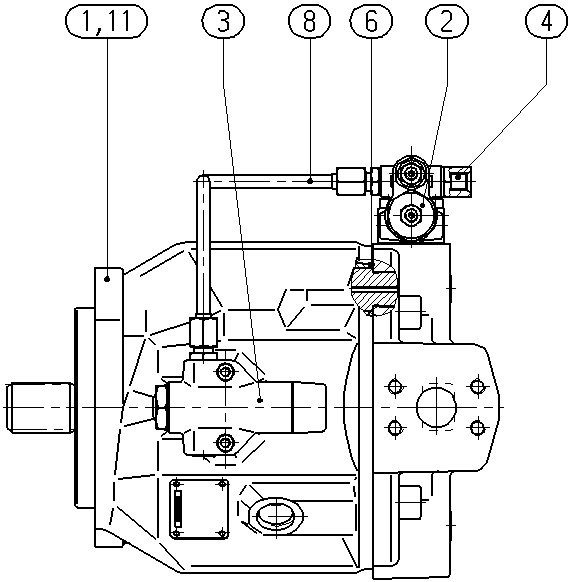

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902501607 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902450439 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902533217 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910932938 | ADAPTER Lista części podzespołu →L | 1 | ||
| R910917867 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | ||
| 10 | R910963344 | ORUROWANIE Lista części podzespołu →L | 1 | |
| R910909313 | SCHEMAT ZASILANIA | 1 | ||
| 70 | R902421945 | ZABEZPIECZENIE TRANSPORTOWE | 1 | |
| 71 | R902421949 | ZABEZPIECZENIE TRANSPORTOWE | 1 | |
| 72 | R902603190 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 73 | R902602014 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 75 | R909830326 | TABLICZKA ZNAMIONOWA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 71 | 71 |
| Regulator | Regulator ciśnienia, przepływu i mocy | DFLR |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W lewo | L |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy, wał standardowy ISO 3019-1. | S |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze UNC, gwint mocujący UNC; z boku u góry i u dołu | 92 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
Inne wykonania 9
- R902503543 A A10V O 71 DFLR/31L-VSC92N00
- R902554661 A A10V O 71 DFLR/31L-VSC92N00
- R902567804 A A10V O 71 DFLR/31L-VSC92N00
- R902570785 A A10V O 71 DFLR/31L-VSC92N00 -SO160
- R902572704 A A10V O 71 DFLR/31L-VSC92N00 -SO160
- R902501606 A A10V O 71 DFLR/31L-VSC92N00 -SO413
- R902505438 AA10VO71DFLR/31L-VSC92N00-SO793
- R902501605 AL A10V O 71 DFLR/31L-VSC92N00 -SO413
- R902575096 AL A10V O 71 DFLR/31L-VSC92N00 -SO793
