Jednostka · SILNIK TŁOKOWY OSIOWY
AL A6V M 500 EP2 /63W1-VZH027D BR902476060
Silnik osiowy wielotłoczkowy Bosch Rexroth seria A6VM, kod typu ALA6VM500EP2/63W1-VZH027DB, numer materiałowy R902476060. Wielkość nominalna: NG 500. Jednostka osiowa wielotłoczkowa: konstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczej (A6V). Tryb pracy: silnik (M). Regulator: sterowanie proporcjonalne elektryczne (ze złączem HIRSCHMANN – bez diody tłumiącej) U = 24 V (EP2). Kierunek obrotów: patrząc na wał napędowy zmienny (W). Zakresy nastawy objętości roboczej: vg min = 0 do 0.4 Vg max Vg max = Vg max do 0.8 Vg max (1). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy DIN 5480 (Z). Kołnierz mocujący: ISO 3019-2 8-otworowy (H). Przyłącza robocze: przyłącza robocze SAE A i B z boku, naprzeciwległe, zamontowany zawór płuczący i zawór ciśnienia zasilania 7 (027). Początek regulacji: przy Vg max (standard dla HD, HZ, EP, EZ, DA) (B).
- Numer
- R902476060
- Oznaczenie typu
- AL A6V M 500 EP2 /63W1-VZH027D B
- Grupa
- A6VM 500
- Wydanie
- 06/2020

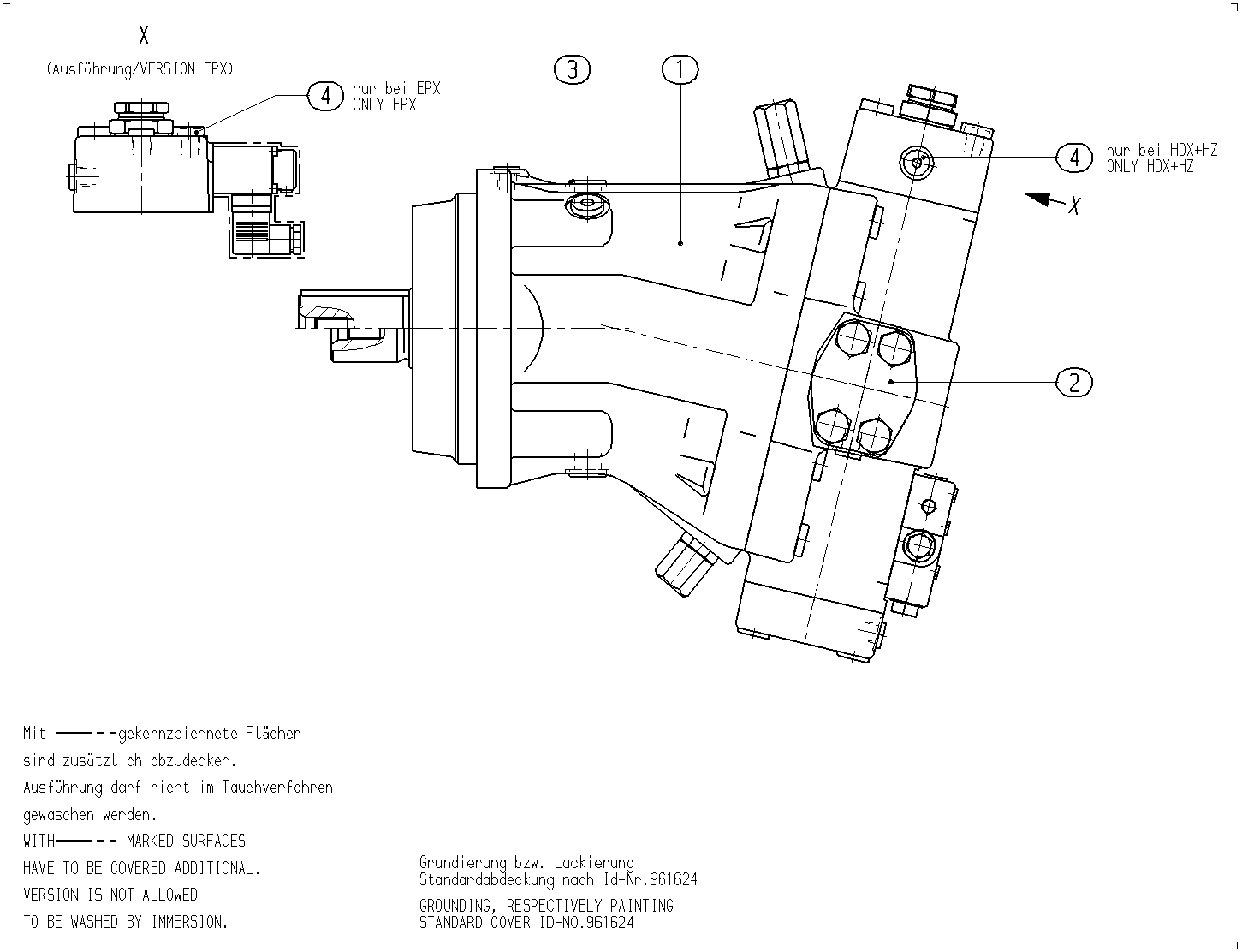

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902438511 | SILNIK TŁOKOWY OSIOWY Lista części podzespołu →L | 1 | ||
| R902400588 | POKRYWA KOŁNIERZA | 2 | ||
| R902602013 | ŚRUBA USZCZELNIAJĄCA | 1 | ||
| R902602008 | ŚRUBA USZCZELNIAJĄCA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z wychylnym blokiem cylindrowym, o zmiennej objętości roboczej | A6V |
| Tryb pracy | Silnik | M |
| Wielkość (NG) | 500 | 500 |
| Regulator | Sterowanie proporcjonalne elektryczne (ze złączem HIRSCHMANN – bez diody tłumiącej) U = 24 V | EP2 |
| Seria | Seria 6, indeks 3 | 63 |
| Kierunek obrotów | Patrząc na wał napędowy zmienny | W |
| Zakresy nastawy objętości roboczej | Vg min = 0 do 0.4 Vg max Vg max = Vg max do 0.8 Vg max | 1 |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy DIN 5480 | Z |
| Kołnierz mocujący | ISO 3019-2 8-otworowy | H |
| Przyłącza robocze | Przyłącza robocze SAE A i B z boku, naprzeciwległe, zamontowany zawór płuczący i zawór ciśnienia zasilania 7 | 027 |
| Początek regulacji | Przy Vg max (standard dla HD, HZ, EP, EZ, DA) | B |
