Jednostka · ZESPÓŁ PODSTAWY
GHA4VSO500K/30R-PZH25KB7R902476022
Jednostka podstawowa Bosch Rexroth seria A4VSO, kod typu GHA4VSO500K/30R-PZH25KB7, numer materiałowy R902476022. Wielkość nominalna: NG 500. Ciecz hydrauliczna: wersja wysokoobrotowa (H). Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 5800 psi (400 bar) Metryczna (A4VS). Tryb pracy: pompa, obieg otwarty (O). Kierunki obrotów: patrząc na wał napędowy w prawo (R). Wał napędowy: wał wielowypustowy DIN 5480 (Z). Kołnierz mocujący: wg ISO 3019-2 metryczny 8-otworowy (H). Przyłącza robocze: wersja standardowa gwint mocujący, przyłącze B i S: kołnierz SAE z boku, przesunięte o 90°, 2. przyłącze tłoczne B z płytą kołnierzową w stanie dostawy metryczny (25).
- Numer
- R902476022
- Oznaczenie typu
- GHA4VSO500K/30R-PZH25KB7
- Grupa
- A4VSO 500
- Wydanie
- 06/2020

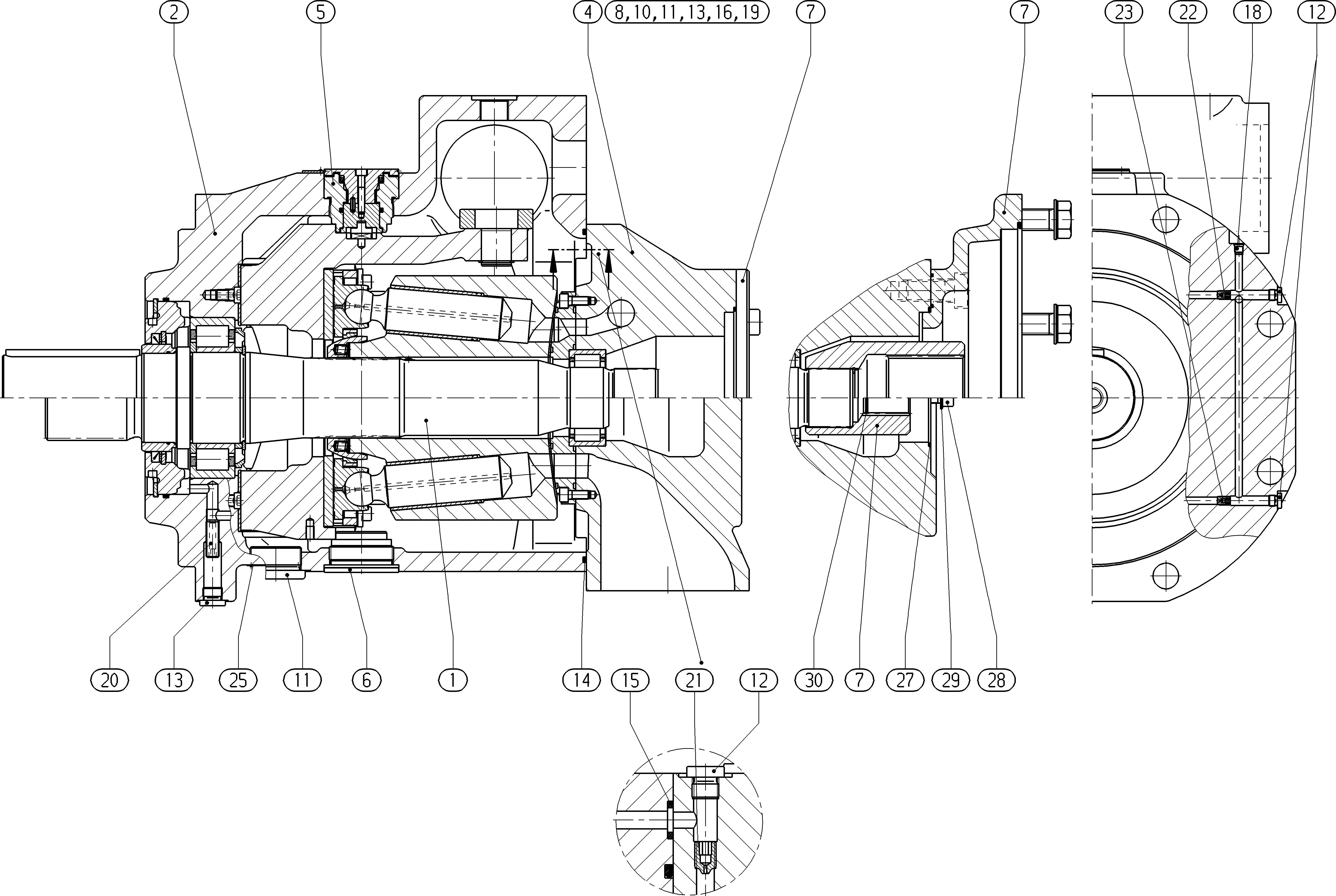

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910997194 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910975871 | OBUDOWA POMPY | 1 | ||
| R902410329 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R902544276 | URZĄDZENIE WSKAZUJĄCE | 1 | ||
| R902544277 | ŚRUBA DWUSTRONNA Lista części podzespołu →L | 1 | ||
| R910967259 | ZESTAW PRZYŁĄCZENIOWY Lista części podzespołu →L | 1 | ||
| R902488544 | KOŁNIERZ ZAŚLEPIAJĄCY Lista części podzespołu →L | 1 | ||
| R902572930 | ŚRUBA Z ŁBEM WALCOWYM | 8 | ||
| R910941726 | KOREK GWINTOWANY | 3 | ||
| R909153364 | KOREK GWINTOWANY | 3 | ||
| R909153815 | KOREK GWINTOWANYD | 3 | ||
| R910914695 | O-RINGD | 1 | ||
| R913028081 | USZCZELKA OSIOWAD | 1 | ||
| R910923831 | R-PIERŚCIEŃ OKRĄGŁYD | 2 | ||
| R909831319 | PODWÓJNY KOREK ZRYWANY | 1 | ||
| R910938084 | PODWÓJNY KOREK ZRYWANYD | 2 | ||
| R910979838 | ŚRUBA PRZEPUSTNICY | 1 | ||
| R910978402 | ŚRUBA PRZEPUSTNICY | 1 | ||
| R910969260 | ŚRUBA PRZEPUSTNICY | 1 | ||
| R910978403 | ŚRUBA PRZEPUSTNICY | 1 | ||
| R910979852 | TABLICZKA WZORCOWA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Ciecz hydrauliczna | Wersja wysokoobrotowa | H |
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 5800 psi (400 bar) Metryczna | A4VS |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 500 | 500 |
| Seria | Seria 3, indeks 0 | 30 |
| Kierunki obrotów | Patrząc na wał napędowy w prawo | R |
| Wał napędowy | Wał wielowypustowy DIN 5480 | Z |
| Kołnierz mocujący | Wg ISO 3019-2 metryczny 8-otworowy | H |
| Przyłącza robocze | Wersja standardowa gwint mocujący, przyłącze B i S: kołnierz SAE z boku, przesunięte o 90°, 2. przyłącze tłoczne B z płytą kołnierzową w stanie dostawy metryczny | 25 |
