Jednostka · POMPA OSIOWO-TŁOKOWA
P A4VSG 71 HD1T /11R-PPB10K319N-S1746R902472719
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VSG, kod typu PA4VSG71HD1T/11R-PPB10K319N-S1746, numer materiałowy R902472719. Wielkość nominalna: NG 71. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 350 bar, ciśnienie maksymalne (A4VS). Tryb pracy: pompa, obieg zamknięty (G). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Wał napędowy: wał z wpustem pryzmatycznym DIN 6885 (P). Kołnierz mocujący: wg ISO 3019-2 metryczny 4-otworowy (B). Przyłącza robocze: przyłącza kołnierzowe SAE A i B, po tej samej stronie, metryczny gwint mocujący (10). Napęd przelotowy: 125, 4-otworowy 32×2×14×9g (K31). Zawory: zamontowany blok zaworowy SDVB (9). Filtracja: bez filtra (N). Wykonanie specjalne nr 1746.
- Numer
- R902472719
- Oznaczenie typu
- P A4VSG 71 HD1T /11R-PPB10K319N-S1746
- Grupa
- A4VSG 71
- Wydanie
- 06/2020

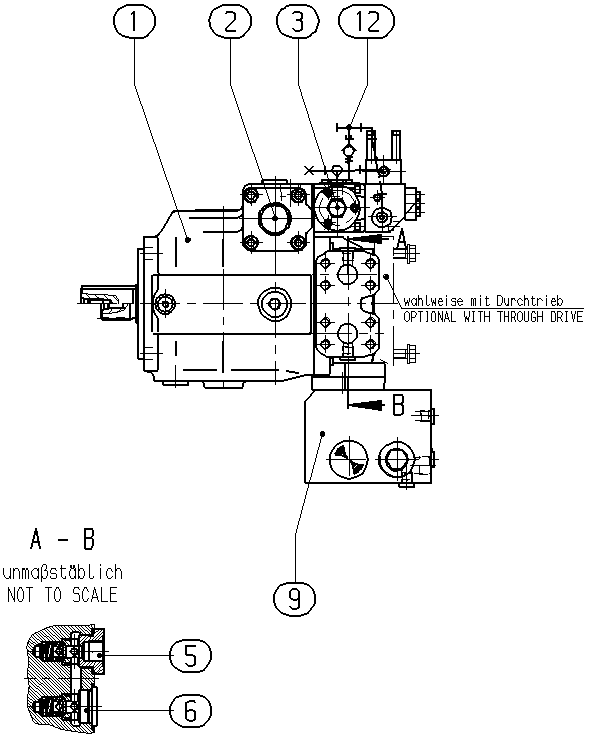

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902472022 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902472559 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R910920956 | PAKIET SPRĘŻYN Lista części podzespołu →L | 1 | ||
| R910925136 | ZESTAW MONTAŻOWY ZAWORU | 1 | ||
| R910925179 | ZESTAW MONTAŻOWY ZAWORU | 1 | ||
| R910964551 | BLOK ZAWOROWY Lista części podzespołu →L | 1 | ||
| 11 | R902420155 | PŁYTA POŚREDNIA Lista części podzespołu →L | 1 | |
| R910926624 | PLAN ORUROWANIA Lista części podzespołu →L | 1 | ||
| 32 | R902479200 | POKRYWA Lista części podzespołu →L | 1 | |
| 61 | R902805708 | ZABEZPIECZENIE TRANSPORTOWE | 2 | |
| 62 | R902602012 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 64 | R902602010 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 65 | R902602011 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 71 | R902430609 | POKRYWA KOŁNIERZA Lista części podzespołu →L | 1 | |
| 81 | R910723126 | ZAŚLEPKA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 350 bar, ciśnienie maksymalne | A4VS |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 71 | 71 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Wał napędowy | Wał z wpustem pryzmatycznym DIN 6885 | P |
| Kołnierz mocujący | Wg ISO 3019-2 metryczny 4-otworowy | B |
| Przyłącza robocze | Przyłącza kołnierzowe SAE A i B, po tej samej stronie, metryczny gwint mocujący | 10 |
| Napęd przelotowy | 125, 4-otworowy 32×2×14×9g | K31 |
| Zawory | Zamontowany blok zaworowy SDVB | 9 |
| Filtracja | Bez filtra | N |
